商品の詳細:
|
| 入力電圧: | 220V-240V/380V-440V | 電源アダプター: | 0.75kW - 160MW |
|---|---|---|---|
| 出力電流: | 2.1A-304A | 周波数範囲: | 0 Hz~3000 Hz |
| 出力電圧: | 0-240V/0-440V | 動作温度: | -20〜+50°C |
| 保護レベル: | IP54 | ||
| ハイライト: | 高性能ベクトルインバーター,FL710シリーズ ベクトルインバーター |
||
入力電圧 AC220V 0.75KW-5.5KW
入力電圧 AC380V 0.75KW-450KW

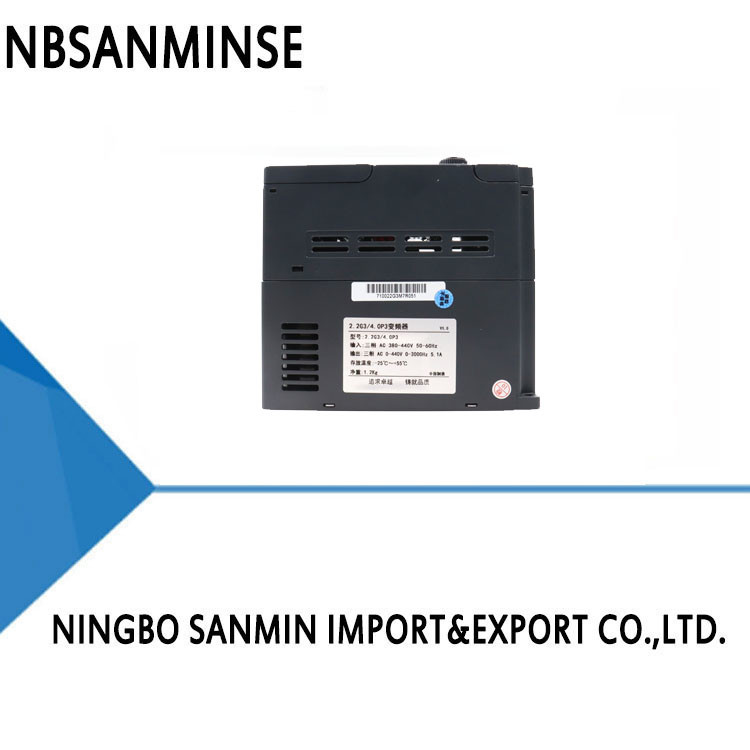

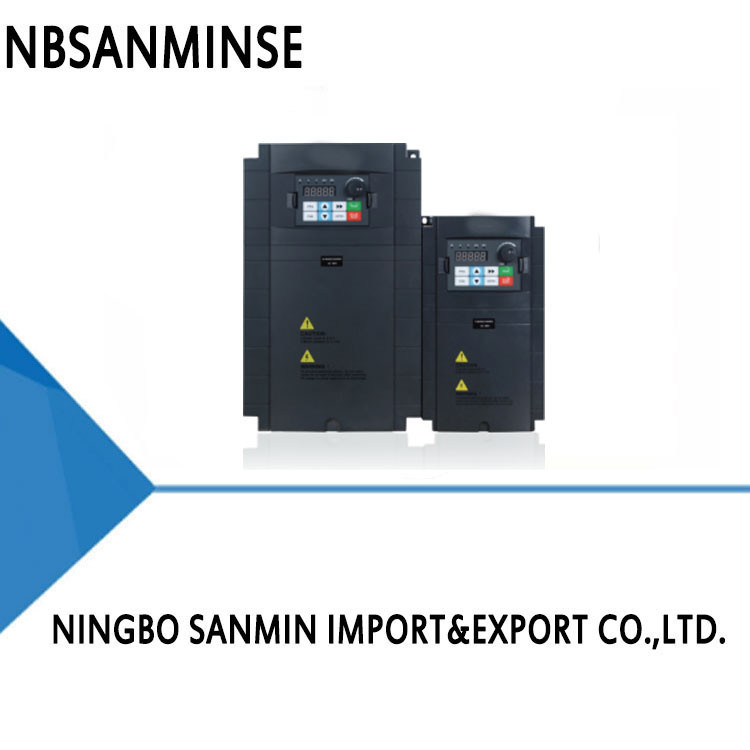

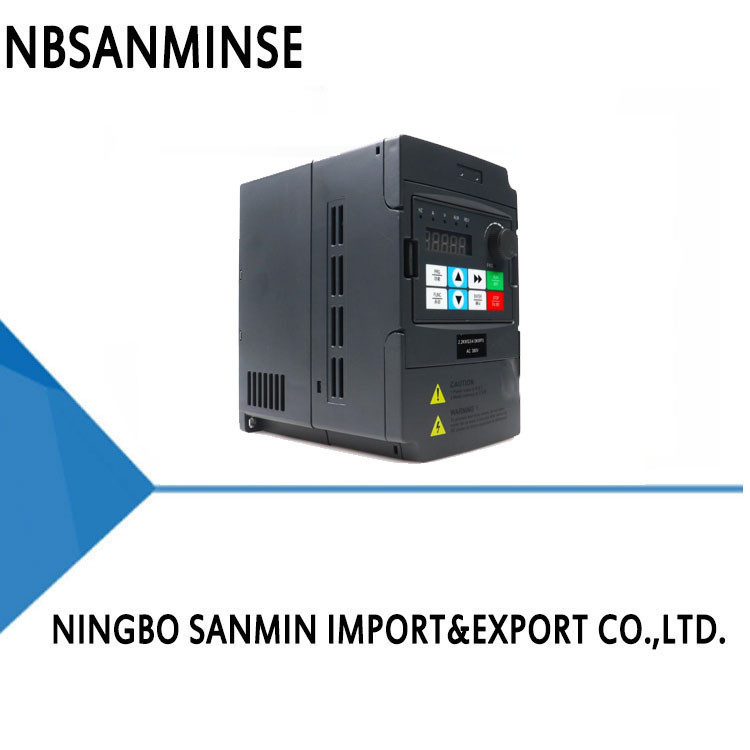

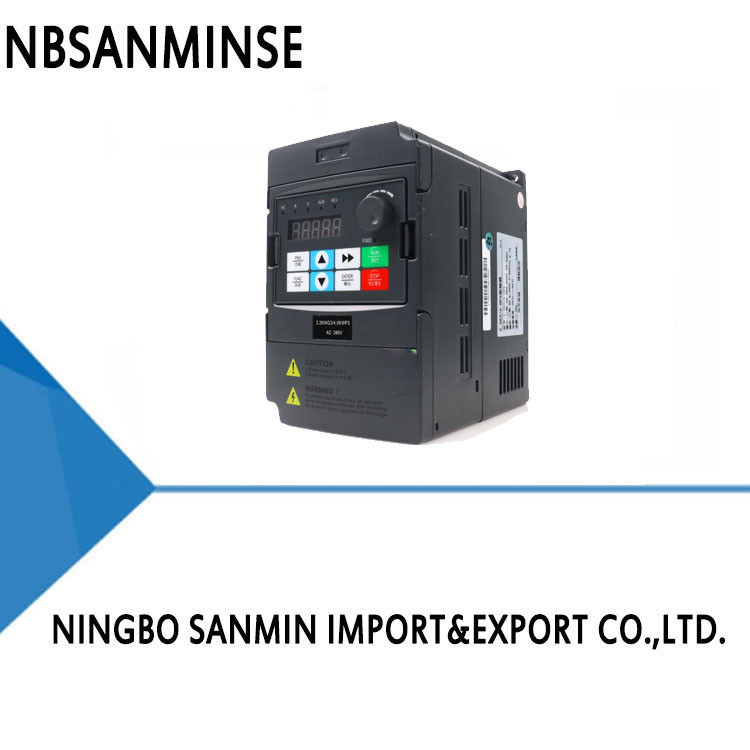

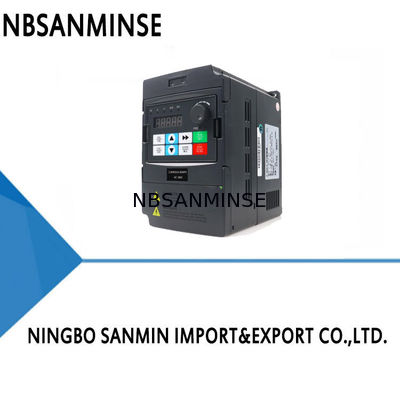

FL710シリーズのインバーターは,主に三相ACアシンクロンモーターの速度制御および調整に使用される汎用高性能電流ベクトルインバーターです.このシリーズは高性能ベクトル制御技術を採用低速で高い出力トルクで,良い動力特性,超過負荷能力,ユーザープログラム可能な機能とバックグラウンドモニタリングソフトウェアの強化,通信バス機能複数のPGカードをサポートする機能が豊富で強固で 安定したパフォーマンスです
製品の特徴
●低周波性能が優れている
現在のベクトル制御アルゴリズムで,高いスタートトルクと安定した低速出力トルクを実現する
● 幅広く電圧入力
高い電圧入力,電圧不安定性への良好な反応
●広く利用可能
豊富な産業用アプリケーションソフトウェア機能を統合し,現場でのさまざまな制御要件の実現を容易にする
●内蔵ブレーキユニット
コンパクトなメカニズム設計,組み込みブレーキユニット (標準配置 18.5kw以下)
●RS485通信
製品シリーズ全体が標準RS485シリアル通信インターフェイスで構成され,標準Modbus通信プロトコルを採用
● 完全 な 保護
総合的な保護機能,すべての種類の負荷変異と異常な使用環境に対処しやすい
●高度 な セキュリティ
製品の使用の安全性を確保するために,高JCame遅延材料と高信頼性のメイン回路接続を採用
製品情報
|
製品 モデル |
パワー アダプター |
インプット 電圧 |
出力電流 |
設置 距離 |
総体 サイズ |
梱包 サイズ |
純重量 |
総重量 |
| W*H | L*W*T | L*W*T | ||||||
| FL710 | 4KW |
220Vから240V 50〜60Hz 単相 220Vから240V 50Hzから60HZ 380V~440V 50〜60Hz 3 段階 380V~440V 50Hzから60HZ |
17A | 128*228MM | 240*140*180MM | 302*185*235MM | 2.75KG | 3.2KG |
| FL710 | 5.5KW | 25A | 128*228MM | 240*140*180MM | 302*185*235MM | 2.85KG | 3.3KG | |
| FL710 | 0.75KW | 2.1A | 88*140MM | 151*100*138MM | 215*142*183MM | 1.05KG | 1.3KG | |
| FL710 | 1.5KW | 3.8A | 88*140MM | 151*100*138MM | 215*142*183MM | 1.05KG | 1.35KG | |
| FL710 | 2.2KW | 5.1A | 88*140MM | 151*100*138MM | 215*142*183MM | 1.05KG | 1.35KG | |
| FL710 | 4KW | 8.5A | 128*228MM | 240*140*180MM | 302*185*235MM | 2.75KG | 3.15KG | |
| FL710 | 5.5KW | 13A | 128*228MM | 240*140*180MM | 302*185*235MM | 2.85KG | 3.25KG | |
| FL710 | 7.5KW | 16A | 128*228MM | 240*140*180MM | 302*185*235MM | 2.9KG | 3.35KG | |
| FL710 | 11KW | 24A | 128*228MM | 240*140*180MM | 302*185*235MM | 3.3KG | 3.45KG | |
| FL710 | 15KW | 32A | 187*305MM | 323*205*205MM | 395*285*300MM | 5.6KG | 6.5KG | |
| FL710 | 18.5KW | 36A | 187*305MM | 323*205*205MM | 395*285*300MM | 5.75KG | 6.65KG | |
| FL710 | 22KW | 44A | 187*305MM | 323*205*205MM | 395*285*300MM | 5.85KG | 6.75KG | |
| FL710 | 30KW | 58A | 235*443MM | 465*285*225MM | 560*385*335MM | 16.1KG | 17.6KG | |
| FL710 | 37KW | 70A | 235*443MM | 465*285*225MM | 560*385*335MM | 16.3KG | 17.8KG | |
| FL710 | 45KW | 90A | 235*482MM | 510*320*256MM | 605*425*355MM | 22.75KG | 24.6KG | |
| FL710 | 55KW | 110A | 235*482MM | 510*320*256MM | 605*425*355MM | 23.05KG | 24.9KG | |
| FL710 | 75KW | 152A | 240×626MM | 650*380*275MM | 765*480*321MM | 37kg | 40.1KG | |
| FL710 | 90KW | 172A | 240*626MM | 650*380*275MM | 765*480*321MM | 37.75KG | 41.5KG | |
| FL710 | 110KW | 205A | 240*626MM | 650*380*275MM | 765*480*321MM | 38.5KG | 42.25KG | |
| FL710 | 132KW | 253A | 320*730MM | 750*495*325MM | 850*595*395MM | 59.5KG | 69.5KG | |
| FL710 | 160KW | 304A | 320*730MM | 750*495*325MM | 850*595*395MM | 61.5KG | 71.3KG |
装置の配線
ターミナル機能説明
|
ターミナル 名前 |
ターミナル 使用 |
設定と説明 |
|
R |
インバーター電源: 380VモデルはR,SとTに接続されている. 220VモデルはR,SまたはR,Tに接続されている. |
インバーター入力電源の前端のオーバー電流保護装置として空気スイッチを使用する.漏れ防止スイッチが追加されている場合,漏れスイッチの不具合を防ぐために, 機材は200mA以上の感度と100ms以上の動作時間を選択してください. |
|
S |
||
|
T |
||
|
U,V,W |
インバーター出力,モーターに接続 |
流出電流を減らすため,モーター接続線は50mを超えない" |
|
PE |
固定 |
インバータは,よく接地する必要があります. |
|
X1 |
X1/X2/X3/X- 4/X5/X6/X7 と COM の間の接続は有効であり,他の機能はそれぞれパラメータ F4.00~F4.06 によって設定されます. X7 は一般的な多機能端末として使用できます.また,高速パルス入力ポートとしてプログラムすることができます, に示されているように F4.06 機能説明 |
入力 0-24v レベル信号,低レベル効果,5mA |
|
X2 |
||
|
X3 |
||
|
X4 |
||
|
X5 |
||
|
X6 |
||
|
X7 |
||
|
AI1 |
電流または電圧のアナログ入力を受信 |
入力電圧範囲: 0-10v 入力電流範囲: 0-20ma |
|
AI2 |
アナログ入力だけ受信する |
入力電圧範囲:0~10v |
|
AO1 |
アナログ出力信号 1 |
出力 0-10v DC電圧 |
|
AO2 |
アナログ出力信号2 |
出力 0-10v DC電圧 |
|
24V |
24Vはデジタル信号入力端末の共通電源" |
最大出力電流 200mA |
|
10V |
10Vは,アナログ入力と出力端末の共通電源です. |
最大出力電流 20mA |
|
COM について |
信号の共同端末 |
GND で隔離された内部 |
|
GND |
信号の共同端末 |
COM で隔離された内部 |
|
AVI |
0-10V信号入力 |
0-10V信号入力 |
|
TA |
多機能リレー出力端末として定義されるプログラム可能,最大99種類,F5.02端末機能紹介を参照 |
TA-TB:通常閉ざし,TA-TC:通常開け 連絡容量:AC 250V/3A DC 24V/2A |
|
結核 |
||
|
TC |
産業への応用
優れた性能と強力な機能を持つFL710シリーズの機械は,広く,繊維,造紙,描画などの機器の速度規制と自動化要件の設計に使用されています,機械,包装,食品,扇風機,水ポンプ,その他の産業
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
