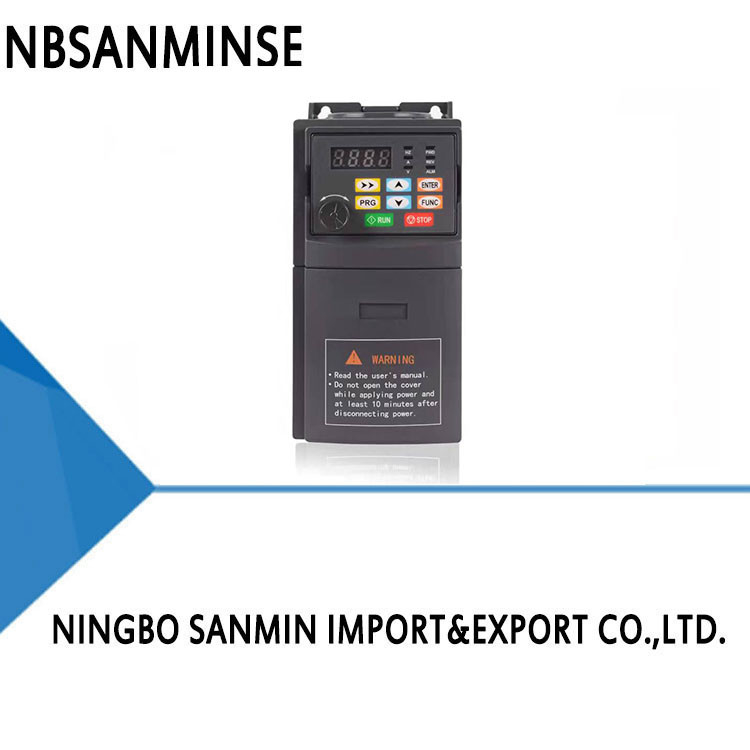

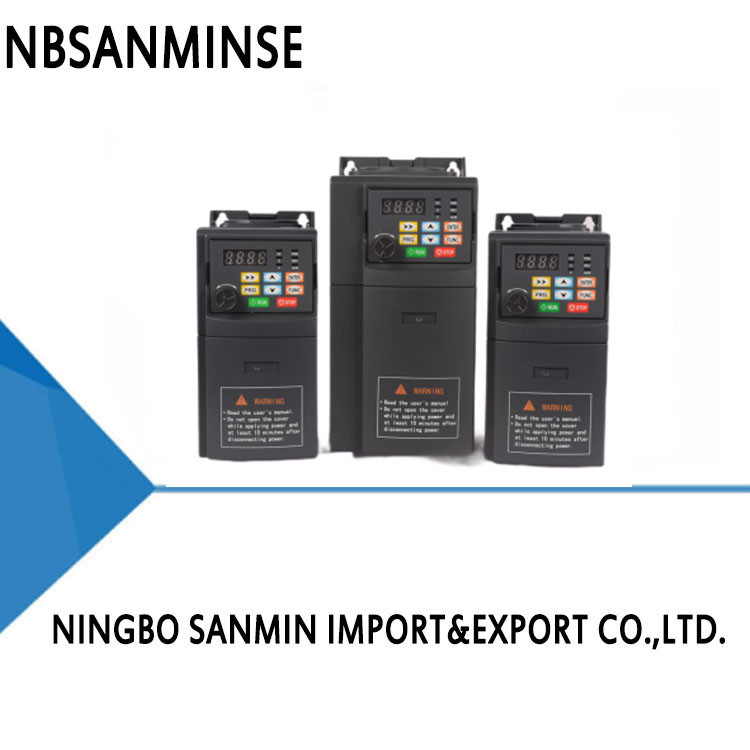

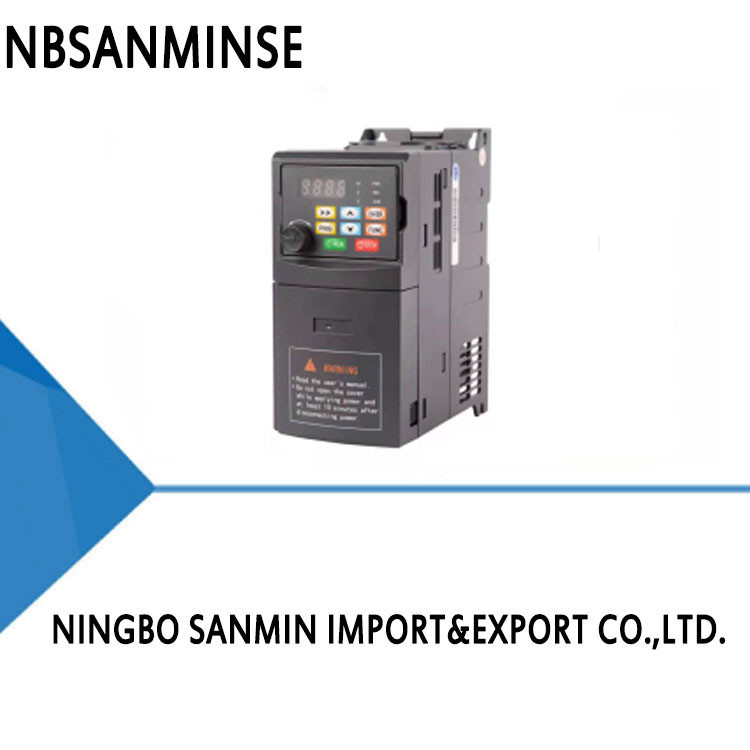

FL350シリーズユニバーサルコンパクトインバーター 入力 Ac220v Ac380v 0.4kw-7.5kw
担当者 : Ina Chen
電話番号 : 0086-15168536055
WhatsApp : +8615168536055
| 最小注文数量 : | 1 | パッケージの詳細 : | 輸出パッケージ |
|---|---|---|---|
| 受渡し時間 : | 5-30days | 支払条件 : | L/C,T/T |
| 供給の能力 : | 1000000 |
| Place of Origin: | China | ブランド名: | MKFALE |
|---|---|---|---|
| 証明: | CE | モデル番号: | FL360 |
|
詳細情報 |
|||
| パワー範囲: | 0.75-5.5 KW | 入力電圧: | 220V-240V/380V-440V |
|---|---|---|---|
| 周波数範囲: | 50Hz/60Hz | 出力電流: | 4〜12.6A |
| 保護レベル: | IP54 | 出力電圧: | 0-240V/0-440V |
| 動作温度: | -20〜+50°C | ||
| ハイライト: | Fl360シリーズの周波数変換機,ユニバーサル周波数変換機,周波数変換機 コンパクト |
||
製品の説明
|
周波数変換器の定数データ |
|||
| モデル | パワー |
電源 |
出力電流 (A) |
| 0.75G1-220V | 0.75KW |
220Vから240V 50Hz/60Hz |
4 |
| 1.5G1-220V | 1.5KW | 7 | |
| 2.2G1-220V | 2.2KW | 9.5 | |
| 0.75G3-380V | 0.75KW |
380V~440V 50Hz/60Hz |
2.5 |
| 1.5G3-380V | 1.5KW | 4.1 | |
| 2.2G3-380V | 2.2KW | 5.8 | |
| 4.0G3-380V | 4.0KW | 9.4 | |
| 5.5G3-380V | 5.5KW | 12.6 | |
装置の配線
ターミナル機能説明
|
ターミナル 名前 |
ターミナル使用 |
設定と説明 |
| R |
インバーター電源: 380Vのモデルは,R,SとTに接続されています 220VのモデルはR,SまたはR,Tに接続されています. |
空気スイッチは,インバータ入力の前端の電流過剰保護装置として使用しなければならない. 電源 漏れ防止スイッチが追加されている場合,漏れ防止スイッチの不具合防止のため,200mA以上の感度と100ms以上の動作時間を持つ機器を選択してください.. |
| S | ||
| T | ||
| U,V,W |
インバーター出力,モーターに接続 |
流出電流を減らすために,モーター接続線は50mを超えてはならない |
| PE |
固定 |
インバータは,よく接地する必要があります. |
| COM について |
信号の共同端末 |
デジタル・アナログ・シグナルのゼロ・ポテンシャル |
| X1 |
デジタル入力 X1 |
パラメータF0.19設定を通して,工場デフォルトは前向きです |
| X2 |
デジタル入力 X2 |
パラメータF0.20設定によって,工場デフォルトは逆になります. |
| X3 |
デジタル入力 X3 |
パラメータ F0.21 の設定によって,工場デフォルトは,マルチスピードの最初の |
| X4 |
デジタル入力 X4 |
パラメータF0.22の設定によって,工場デフォルトは,多速秒です |
| GND |
信号の共同端末 |
アナログ入力信号のゼロポテンシャル |
| +24V |
オープン・コレクター出力電源 |
+24V 最大10mA |
| +5V |
周波数設定ポテンチオメーター電源 |
+5V 最大10mA |
| Y1 |
オープン・コレクター出力1 |
4-20mA 入力インペダンス: 100 Ω |
| AI1 |
アナログ入力信号 |
パラメーター F0 で設定します.01 |
|
TA,TC |
リレー出力 |
パラメーター F0 で設定します.26 |
| コンタクト容量:AC 250V / 3A | ||
| DC 24V/2A DC 24V/2A |
製品サイズ
|
インバーター製品サイズ |
||||||
| モデル | H | W | D | A について | B について | C について |
| 0.75G1-220V | 170 | 78 | 135 | 60 | 160 | 150 |
| 1.5G1-220V | 170 | 78 | 135 | 60 | 160 | 150 |
| 2.2G1-220V | 170 | 78 | 135 | 60 | 160 | 150 |
| 0.75G3-380V | 170 | 78 | 135 | 60 | 160 | 150 |
| 1.5G3-380V | 170 | 78 | 135 | 60 | 160 | 150 |
| 2.2G3-380V | 170 | 78 | 135 | 60 | 160 | 150 |
| 4.0G3-380V | 212 | 95 | 151 | 78 | 200 | 180 |
| 5.5G3-380V | 212 | 95 | 151 | 78 | 200 | 180 |
