商品の詳細:
|
| プレッシャー: | 0。 2〜0。 6 MPA | 温度: | -25～60℃ |
|---|---|---|---|
| 相対湿度: | ≤ 85% | 中くらい: | きれいな空気 |
| 電圧: | DC24V / AC110Vなど | ダイヤフラム: | 単一ダイヤフラム |
| 直径: | G 1 " | 体: | ADC 12 ダイキャスト |
| ハイライト: | 脈拍の空気弁,脈拍のジェット機の電磁弁 |
||

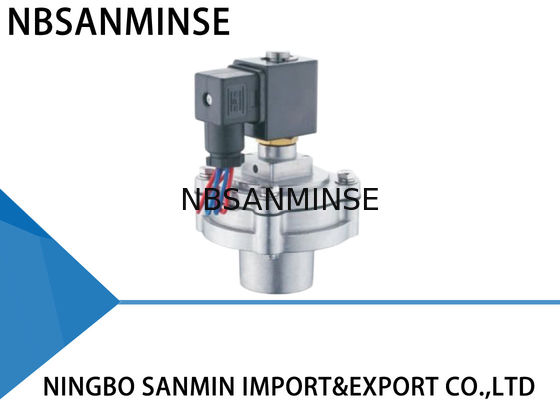

QG-Y-25シリーズ 空気圧パルスバルブ GOYEN 類似タイプ 埋め込み型 G1" シングルダイヤフラム
GOYEN 類似タイプ
埋め込み型
技術パラメータ
| 直角 | 埋め込み | インライン | プラグ | |
| 設計圧力 | 0.3～0.8MPa | 0.2～0.8MPa | 0.3～0.8MPa | 0.2～1.0MPa |
| 作動圧力 | 0.3～0.6MPa | 0.2～0.6MPa | 0.3～0.6MPa | 0.2～0.6MPa |
| 周囲温度 | -25～60℃ 低温または高温の場合はカスタマイズ可能 | |||
| 相対湿度 | ≦85% | |||
| 作動媒体 | クリーンエア | |||
| 電圧 | AC220V/DC24V/AC110V/AC24V カスタマイズ可能 | |||
| 保護等級 | IP65 | |||
| ダイヤフラム寿命 | 100万サイクル以上 | |||
| Cv/Kv | 詳細はお問い合わせください | |||
材質構成
| 本体 | ADC12 ダイカスト |
| アーマチュア | 430FR ステンレス鋼 |
| ダイヤフラム | ニトリルまたはバイトン |
| スプリング | 321 ステンレス鋼 |
| ファスナー | 302 ステンレス鋼 |
一般的な故障とトラブルシューティング
| 使用期間 | 故障現象 | 考えられる原因 | トラブルシューティング |
| 設置および試運転中 | バルブがすべて開かないが、先頭のバルブは作動する。 | ガスドーム圧が低すぎないか確認してください。 | 漏れを確認する |
| 一部のバルブが作動しないが、他は正常である。 | バルブコイルの接続とコイルを確認する | 付属品を交換する | |
| バルブがすべて閉じない。漏れがある。ガスドームを確立できない。 | Yバルブ。同じガスドームのバルブの一部が漏れており、すべてのバルブで漏れが発生している。 | 漏れを確認する | |
| Zバルブ。バルブの吸気口とブローノズルが逆に設置されている。 | 再設置する | ||
| 一部のバルブが閉じない。漏れがある。 | ダイヤフラムに汚れや異物があり、可動鉄心に詰まっている。 | ダイヤフラムを清掃し、ダイヤフラムが完全であることを確認してください。可動鉄心とエアロックを確認してください。 | |
| バルブの閉じが遅い。 | ダイヤフラムのオリフィスが詰まっている。 | ダイヤフラムのオリフィスを清掃する | |
| 使用期間中 |
一部のバルブが漏れている。ダイヤフラムがしっかりと閉じず、バルブが常に少し開いている。 ダイヤフラムに汚れや異物があり、先頭部分が損傷している。可動鉄心が詰まっている。 |
ダイヤフラムを清掃し、ダイヤフラムが完全であることを確認してください。可動鉄心とエアロックを確認してください。必要に応じて付属品を交換してください。 | コイルが熱くなり、焼き付いた。 |
| 長時間オンになっている。 | 制御システムの作動状態を確認する | 電圧は存在するが、バルブが作動しない。 | |
| ダイヤフラムが損傷し、オリフィスが詰まっている。 | 付属品を適時に交換する | 周囲温度が-20℃を下回る。バルブが漏れて開かない。 | |
| 周囲温度が低すぎ、バルブ内に霜がある。 | 断熱と適切な温度維持に注意してください。 | Q: 無料サンプルを提供してもらえますか？ |
A: はい、
ただし製品によります。 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055 Q: あなたの事業範囲は何ですか？
A: 私たちの事業範囲は
コンテナ全体での自動化部品の輸出サービス、およびエアシリンダー、エアソース処理、電磁弁、エアバルブ、電動バルブ、 真鍮バルブ、油圧バルブ、油圧シリンダー、エアおよびオイル フィッティング、圧力計 などです。Q: どのような製品を作れますか？
A: ステンレス鋼、真鍮、アルミニウム材料加工の多くの種類を作ることができます。
高圧バルブ/電磁弁/電動バルブ/ 水バルブ/空気圧バルブ/エアシリンダー/油圧バルブ/油圧アキュムレータ 製品など。Q: 製品を私たちのロゴとブランドで作ることはできますか？A: はい、もちろんです。長年OEMサプライヤーとしてプロフェッショナルに製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q:オリジナルの有名な空気圧・油圧・計測機器ブランド商品を提供できますか？A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。Q:保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
Q: コネクタはイギリスまたはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？
A:
Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内外のねじがどんどんきつくなります。シールはねじの変形によって達成され、通常はシーラントまたはテープを併用してシール効果を高めます。
フッ素ゴム、PTFE Q: 圧力単位（MPa、bar、psi、kg/cm²）の変換方法は？
A: 1MPa=10bar≒145psi≒10kg
Q: 電磁弁コイルの焼き付きの一般的な原因は何ですか？
A: 不適切な電圧と周波数、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、 環境
高温、激しい振動など。
Q:
高温または極低温環境での空気圧コンポーネントについて注意すべき点は何ですか？
注力ポイント
高温環境対策極低温環境対策 シール
フッ素ゴム、PTFE 低温ニトリル、シリコーンゴム、ポリウレタン
| 潤滑 | 高温合成グリース（低揮発性） | 低温グリース（低流動点、低粘度） |
| エア供給処理 | 冷却強化、効率的な水分除去 | 超低露点乾燥（冷凍+吸着式）、ヒートトレーシング |
| 金属部品 | 膨張クリアランスを確保 | 低温靭性のある材料を選択し、冷収縮による漏れを防ぐ |
| 制御部品 | 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、結露防止 |
| 設置 | 熱源から離し、断熱板を追加する | 風雪への露出を避け、断熱材で覆う |
