商品の詳細:
|
| 標準か非標準か: | 標準 | プレッシャー: | 0。 3-0。 8MPA |
|---|---|---|---|
| 力: | ソレノイド | 体: | アルミニウム |
| ダイヤフラム: | ダブルダイヤフラム | 構造: | 他の |
| 材料: | 合金 | 接続口径: | G1-1/2 "、G2"、G2-1/2 "、G3" |
| 媒体の温度: | 常温 | メディア: | 他の |
| 中くらい: | きれいな空気 | アーマチュア: | 430FR ステンレス鋼 |
| タイプ: | 直角のタイプ | ||
| ハイライト: | hydraulic valve solenoid coil,replacement solenoid coil |
||

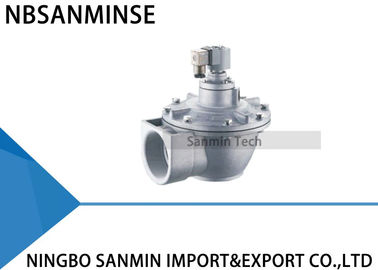

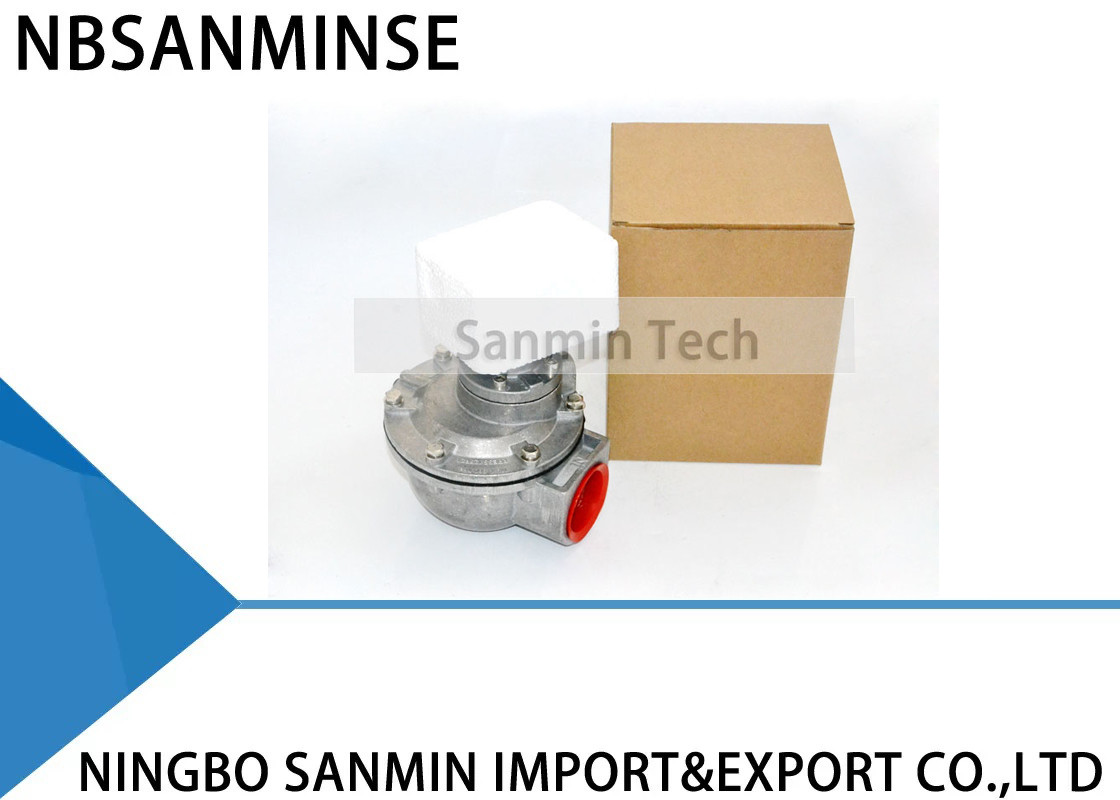

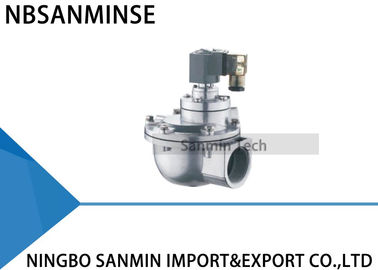

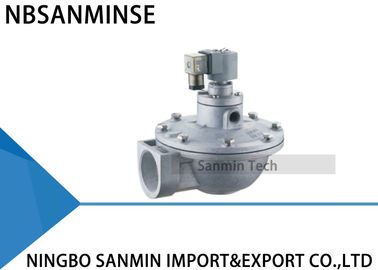

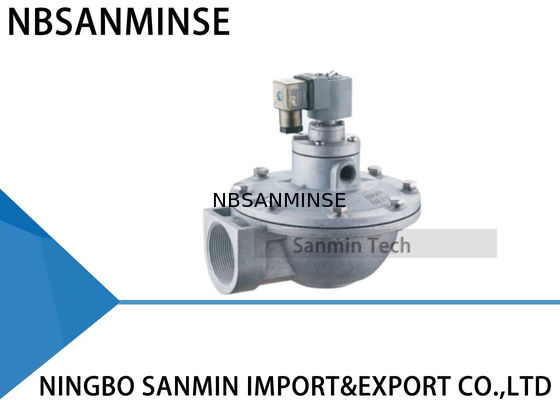

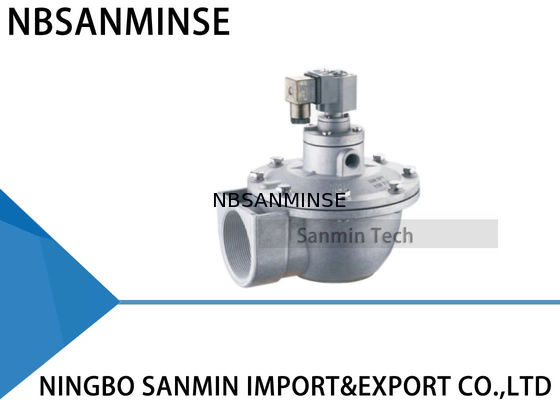

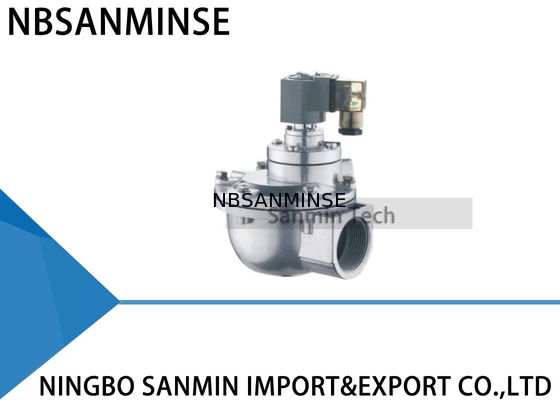

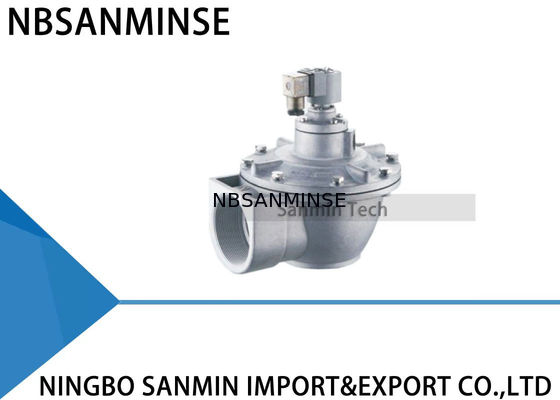

Nbsanminse Qg - Z 1-1/2 2 2-1/2 3インチ 交換用 Goyen ソレノイドパルスバルブ ダストコレクター ダブルダイヤフラムバルブ
| 15 = G1/2" |
| 20 = G3/4" |
| 25 = G1" |
| 35 = G1-1/4" |
| 40 = G1-1/2" |
| 50 = G2" |
| 62 = G2-1/2" |
| 75 = G3" |
| 76 = G3" |
| 89 = G3" |
| 102 = G4" |
パルスバルブは、パイロットヘッド、ダイヤフラム、バルブアルミニウムボディで構成されています。ダイヤフラムの背面キャビティ面積は前面よりも大きくなっています。大きな圧力の影響により、ダイヤフラムは閉位置に保持されます。
電気パルスコントローラーが入力信号を送信し、電磁アーマチュアがムービングバーを引き付けます。背面キャビティの圧力ガスを迅速に解放するためにバランス穴を閉じます。前面キャビティの圧力ガスがダイヤフラムを持ち上げて通路を開き、バルブがクリーニングを開始します。
パルス信号が消えると、アーマチュアのバネがムービングバーをすぐに復帰させてバランス穴を閉じます。ダイヤフラムの背面キャビティの圧力ガスとバネが協力して通路を閉じ、バルブがクリーニングを停止します。
ダイヤフラムのダンピング穴は、アーマチュアのムービングバーがバランスのために保持されているときに気流を減衰させ、バランス穴が閉じられて通路が閉じられクリーニングが停止するとすぐに空気を背面キャビティに遷移させる機能があります。
技術パラメータ
| 直角 | 埋め込み | インライン | プラグ | |
| 設計圧力 | 0.3～0.8MPa | 0.2～0.8MPa | 0.3～0.8MPa | 0.2～1.0MPa |
| 作動圧力 | 0.3～0.6MPa | 0.2～0.6MPa | 0.3～0.6MPa | 0.2～0.6MPa |
| 周囲温度 | -25～60℃ 低温または高温の場合はカスタマイズ可能 | |||
| 相対湿度 | 85%以下 | |||
| 作動媒体 | 清浄な空気 | |||
| 電圧 | AC220V/DC24V/AC110V/AC24V カスタマイズ可能 | |||
| 保護クラス | IP65 | |||
| ダイヤフラム寿命 | 100万サイクル以上 | |||
| Cv/Kv | 詳細はお問い合わせください | |||
材質構成
| ボディ | ADC12ダイカスト |
| アーマチュア | 430FRステンレス鋼 |
| ダイヤフラム | ニトリルまたはバイトン |
| スプリング | 321ステンレス鋼 |
| ファスナー | 302ステンレス鋼 |
一般的な故障とトラブルシューティング
使用期間
|
故障現象
|
考えられる原因
|
トラブルシューティング
|
設置および試運転中
|
|
バルブがすべて開かないが、先頭の部分は作動する。
|
ガスドーム圧力が低すぎないか確認してください。
|
漏れを確認してください
|
Zバルブ。バルブの入口とブローイングマズルが逆に設置されています。
|
|
バルブコイルの接続とコイルを確認してください
|
付属品を交換してください
|
バルブがすべて閉じない。漏れがある。ガスドームを確立できない。
|
|
|
Yバルブ。同じガスドームのいくつかのバルブが漏れており、すべてのバルブで漏れが発生しています。
|
漏れを確認してください
|
Zバルブ。バルブの入口とブローイングマズルが逆に設置されています。
|
|
|
再設置してください
|
一部のバルブが閉じない。漏れがある。
|
||
|
ダイヤフラムに汚れや異物があり、可動鉄心に詰まっている。
|
ダイヤフラムを清掃し、ダイヤフラムが完全であることを確認してください。可動鉄心とエアロックを確認してください。
|
バルブの閉じが遅い。
|
|
|
ダイヤフラムのオリフィスが詰まっている。
|
ダイヤフラムのオリフィスを浚渫してください
|
使用期間中
|
|
|
一部のバルブが漏れている。ダイヤフラムがしっかりと閉じず、バルブが常に開いている
|
少し。
ダイヤフラムに汚れや異物があり、先頭の部分が損傷している。可動鉄心が詰まっている。
|
ダイヤフラムを清掃し、ダイヤフラム片が完全であることを確認してください。可動鉄心とエアロックを確認してください。必要に応じて付属品を交換してください。
|
コイルが熱くなり、焼き付いた。
|
|
長時間オンになっている。
|
制御システムの作動状態を確認してください。
|
電圧は存在するが、バルブが作動しない。
|
|
|
ダイヤフラムが損傷し、オリフィスが詰まっている。
|
付属品を適時に交換してください。
|
周囲温度が-20℃を下回っている。バルブが漏れて開かない。
|
|
|
周囲温度が低すぎて、バルブに霜がある。
|
断熱に注意し、適切な温度を維持してください。
|
Q: 無料サンプルを提供してもらえますか？
|
A: はい、
製品によりますが、 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055 Q: あなたのビジネス範囲は何ですか？
A: 私たちのビジネス範囲は、
輸出業者向け自動化部品のサービス（コンテナ全体）、およびエアシリンダー、空気源処理装置、電磁弁、エアバルブ、電動バルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、空気・油 フィッティング圧力計などです。Q: どのような製品を作ることができますか？
A: ステンレス鋼、真鍮、アルミニウム材料加工の多くの種類を作ることができます。
高圧バルブ/電磁弁/電動バルブ/ 水バルブ/空圧バルブ/エアシリンダー/油圧バルブ/油圧アキュムレータ 製品など。Q: 製品を私たちのロゴとブランドで作ることはできますか？A: はい、もちろんです。長年OEMサプライヤーとしてプロフェッショナルに製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q:オリジナルの有名な空圧・油圧・計測ブランド製品を提供できますか？A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。Q:保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
Q: コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？
A:
Gスレッドは円筒形で、自己密閉しないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内外のねじがどんどんきつくなります。シールはねじの変形によって達成され、通常はシーラントまたはテープを併用してシール効果を高めます。
フッ素ゴム、PTFE Q: 圧力単位（MPa、bar、psi、kg/cm²）を変換するにはどうすればよいですか？
A: 1MPa=10bar≒145psi≒10kg
Q: ソレノイドバルブコイルの焼き付きの一般的な原因は何ですか？
A: 不適切な電圧とHz、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、 環境
高温、重度の振動など。
Q:
高温または極低温環境での空圧部品について注意すべき点は何ですか？
注目のポイント
高温環境対策極低温環境対策 シール
フッ素ゴム、PTFE 低温ニトリル、シリコーンゴム、ポリウレタン
| 潤滑 | 高温合成グリース（低揮発性） | 低温グリース（低流動点、低粘度） |
| 空気供給処理 | 冷却強化、効率的な水分除去 | 超低露点乾燥（冷凍+吸着式）、ヒートトレーシング |
| 金属部品 | 膨張クリアランスを確保 | 低温靭性のある材料を選択し、低温収縮による漏れを防ぐ |
| 制御部品 | 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、低温結露の防止 |
| 設置 | 熱源から離し、断熱板を追加する | 風雪への露出を避け、断熱材で覆う |
