商品の詳細:
|
| 配管ポートサイズ: | M5×0。 8、RC 1/8 | 流体: | 空気 |
|---|---|---|---|
| アクション: | 二重演技 | 使用圧力: | 0。 15〜0。 7 MPA |
| ボアサイズ（ストロークmm）: | 25〜300 | ヴロタージュ: | DC24V、DC12V、DC5V、AC100V |
| ハイライト: | SMCの空気シリンダー,導かれた空気シリンダー |
||

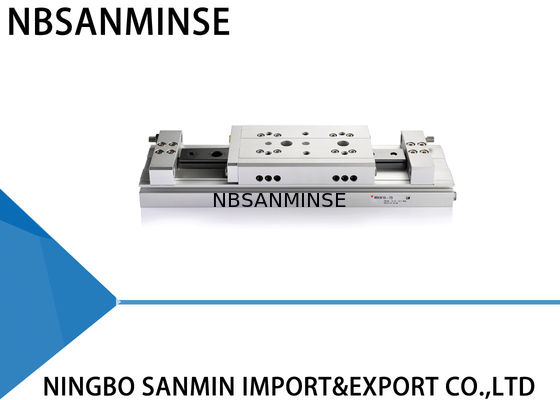

MXW 空気スライドテーブル ダブルアクティング 非潤滑液 空気気圧シリンダー
仕様
| モデル | MXW8 | MXW12 | MXW16 | MXW20 | MXW25 |
| 穴の大きさ (mm) |
Φ8 × 2 (Φ11または同等の) |
Φ12 × 2 (Φ17または同等の) |
Φ16 × 2 (Φ23または同等の) |
Φ20 × 2 (Φ28または同等の) |
Φ25 × 2 (Φ35または同等の) |
| パイプポートの大きさ | M5 × 0.8 | RC 1 / 8 | |||
| 液体 | 空気 | ||||
| 行動 | ダブル・アクション | ||||
| 動作圧 | 0.15から0.7MPa | ||||
| 証明圧力 | 1. 05 から 0.7 MPa | ||||
| 周囲温度 と 液体温度 | -10〜+60 °C | ||||
|
動作速度範囲 (平均動作速度) 注) |
50から500mm/s | ||||
| クッション |
両端のウレタンバンパー (標準) 両端のショック吸収器 (オプション) |
||||
| 潤滑剤 | 潤滑剤ではない | ||||
| オートスイッチ (オプション) |
オートスイッチを読み取れ 固体状態の自動スイッチ (2 線,3 線) 2 色の表示 固体状態の自動スイッチ (2 線, 3 線) |
||||
| ストローク長さの許容度 |
+1 mm 0 mm |
||||
| ストローク調整範囲 | 一面: 5mm (両面: 10mm) | ||||
) 平均動作速度: 動作開始から終了までの期間で割ったストロークの速度.
理論的な出力
標準シリンダーの2倍の推力を生み出します (N)
| 穴の大きさ (mm) | 棒の大きさ (mm) |
運用 方向性 |
ピストン面積 (mm2) | 動作圧 (MPa) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 8 | 4 | R | 101 | 20 | 30 | 40 | 51 | 61 | 71 |
| L について | 75 | 15 | 23 | 90 | 38 | 45 | 53 | ||
| 12 | 6 | R | 226 | 45 | 68 | 90 | 113 | 136 | 158 |
| L について | 170 | 34 | 51 | 68 | 85 | 102 | 119 | ||
| 16 | 8 | R | 402 | 80 | 121 | 161 | 201 | 241 | 281 |
| L について | 302 | 60 | 91 | 121 | 151 | 181 | 211 | ||
| 20 | 10 | R | 628 | 126 | 188 | 251 | 314 | 377 | 440 |
| L について | 471 | 94 | 141 | 188 | 236 | 283 | 330 | ||
| 25 | 12 | R | 982 | 196 | 295 | 393 | 491 | 589 | 687 |
| L について | 756 | 151 | 227 | 302 | 378 | 454 | 529 | ||
なぜ我々を選んだのか
1: サンプル注文と少量注文は受け入れられます.
2: あなたの特別な要求に応じてカスタマイズします.
3: 無料の製品情報を提供してください.
4: 信頼性の高い品質保証と積極的な販売後のサービス
5: 1 年間の品質保証
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
