商品の詳細:
|
| ボアサイズ: | 6、8、10、12、16 | 配管ポートサイズ: | M3×0。 5、m5×0。 8 |
|---|---|---|---|
| 流体: | 空気 | アクション: | 二重演技 |
| 使用圧力: | 0。 15〜0。 7 MPA | 潤滑: | 非潤滑油 |
| ハイライト: | SMCの空気シリンダー,導かれた空気シリンダー |
||

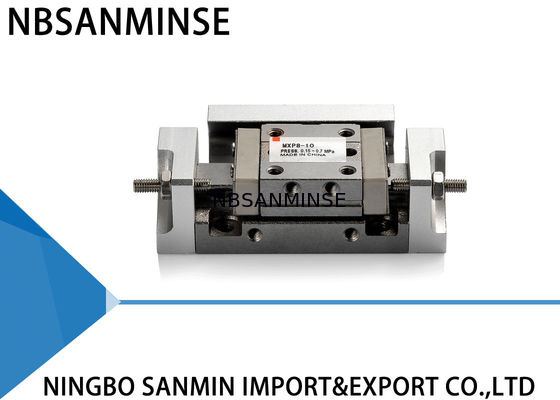

MXP エア・スライドテーブルシリーズ パネウマチック・シリンダー ダブル・アクション・ボールのサイズ 6 - 16 mm
仕様
| モデル | MXP6 | MXP8 | MXP10 | MXP12 | MXP16 |
| 穴の大きさ (mm) | 6 | 8 | 10 | 12 | 16 |
| パイプポートの大きさ | M3 × 0. 5 | M5 × 0.8 | |||
| 液体 | 空気 | ||||
| 行動 | ダブル・アクション | ||||
| 動作圧 | 0. 15 から 0. 7 MPa | ||||
| 証明圧力 | 1. 05 MPa | ||||
| 周囲温度 と 液体温度 | - 10 °Cから60 °C | ||||
|
動作速度範囲 (平均運転速度) |
50から500mm/s (調整オプション / メタルストップ: 50 ~ 200 mm / s) |
||||
| クッション |
ゴムバンパー ショック吸収器 (MXPシリーズとMXP8では使用できません) ノン (調整可能なオプション/金属ストップ) |
||||
| 潤滑剤 | 潤滑剤ではない | ||||
| ストローク調整可能 | 標準装備 (MX用の片側だけ調整可能) | ||||
| オートスイッチ |
自動スイッチを読み取ります (2 線,3 線) 固体状態の自動スイッチ (2 線,3 線) 2 色の表示 固体状態の自動スイッチ (2 線,3 線) |
||||
| ストローク長容量 |
+1mm 0mm |
||||
) 平均動作速度: 動作開始から終了までの期間で割ったストロークの速度.
理論的な出力
(N)
|
掘り出しの大きさ (ミリ) |
ピストン面積 (mm2) | 動作圧 (MPa) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||
| 6 | 28 | 6 | 8 | 11 | 14 | 17 | 20 |
| 8 | 50 | 10 | 15 | 20 | 25 | 30 | 35 |
| 10 | 79 | 16 | 21 | 32 | 40 | 47 | 55 |
| 12 | 113 | 23 | 34 | 45 | 57 | 68 | 79 |
| 16 | 201 | 40 | 60 | 80 | 101 | 121 | 141 |
穴の大きさ/標準ストローク (mm)
| 6 | 5, 10 |
| 8 | 10, 20 について |
| 10 | 10, 20 について |
| 12 | 15, 25 |
| 16 | 20,30 だった |
調整オプション
記号: 調整オプション
ニール:ゴムストップ
B: ショック吸収器
C: メタルストッパー
マグネット/スイッチレール
ニール:磁石とレール
N:磁石とレールなし
オートスイッチ
NULL: オートスイッチなし (内蔵磁石)
自動スイッチ数
ゼロ: 2個
S: 1パーセント
N: " n"個
なぜ我々を選んだのか
1: 各製品と完全にシリーズ式空気製品に 異なるスタイル.
2迅速な輸送のために大量の物資を
3: あなたの特別な要求に応じてカスタマイズします.
4: 無料の製品情報を提供してください.
5: 高品質で競争力のある価格
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
