商品の詳細:
|
| プレッシャー: | 0 。 3～0。 6MPa | 温度: | -25～60℃ |
|---|---|---|---|
| 相対湿度: | ≤ 85% | 中くらい: | きれいな空気 |
| 電圧: | DC24V、AC220V、ETC | 横隔膜: | ニトリルまたはヴィトン |
| 直径: | G3/4"、G1" | ||
| ハイライト: | 電磁石脈拍弁,脈拍の空気弁 |
||

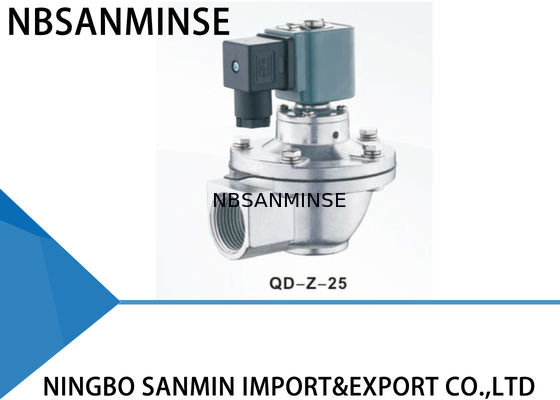

QD-Z-20/25シリーズ電磁パルスバルブGOYEN交換用直角エア防塵バルブ3/4インチ、1インチ
使用法
電磁弁（ダイヤフラム弁とも呼ばれます）は、パルスバグフィルタのダストクリーンブローシステムにおける圧縮空気の「スイッチ」です。パルスジェット制御装置の出力信号により制御され、フィルターバッグをセル単位で除塵し、バッグハウスの抵抗値を設定範囲内に保ち、バッグハウスの処理機能と集塵効率を保証します。
Z型電磁パルスバルブは、入口と出口の間の角度が90度の直角バルブで、ガスドームとバッグハウスブローチューブの間の設置接続に適しており、要件を満たす良好な空気の流れとダストクリーンパルスを提供します。 。
動作原理
パルスジェット制御装置からの電気信号により電磁パルスバルブのアーマチュアが動きます。バックガスセルの空気逃げ口が開き、バックバッグガスセルの圧力が急速に失われるため、ダイアフラムが後退し、圧縮空気がバルブ出口から吹き出します。電磁パルスバルブは「開」状態になります。
材料構造
| 体 | ADC12 ダイキャスト |
| アーマチュア | 430FR ステンレス鋼 |
| ダイヤフラム | ニトリルまたはバイトン |
| 春 | 321ステンレス鋼 |
| ファスナー | 302 ステンレス鋼 |
すべてのバルブには高品質のメンブレンが選択および使用され、各製造手順で各部品がチェックされ、すべての手順に従って組立リングに投入されます。完成したすべてのバルブは通電ブロー試験を受けなければなりません。
よくある失敗とトラブルシューティング
| 利用期間 | 故障現象 | 考えられる理由 | トラブルシューティング |
| 設置および試運転中 | すべてのバルブを開くことはできませんが、先頭部分は動作します。 | ガスドームの圧力が低すぎるかどうかを確認してください。 | 漏れを確認してください |
| 一部のバルブは動作しませんが、その他は正常です。 | バルブコイルの接続とコイルを確認してください | 付属品を交換する | |
| バルブをすべて閉じることはできません。漏れがあります。ガスドームを設置する方法はありません。 | Yバルブ。同じガスドームの一部のバルブで漏れが発生しており、すべてのバルブで漏れが発生しています。 | 漏れを確認してください | |
| Zバルブ。バルブ入口と吹き出し口が逆向きに取り付けられています。 | 再インストール | ||
| バルブによっては閉まらないものもあります。漏れがあります。 | メンブレン上に汚れや破片があり、可動鉄心をブロックしています。 | メンブレンを洗浄し、メンブレンが完成していることを確認します。可動鉄心とエアロックを確認してください。 | |
| バルブの閉まりがゆっくりです。 | メンブレンオリフィスが詰まっています。 | 膜オリフィスの浚渫 | |
| 利用期間中 |
一部のバルブに漏れがあります。膜はしっかりと閉じることができず、バルブは常に開いた状態になります。 少し。 |
膜に汚れや破片があり、先端部分が損傷しています。可動鉄心が詰まっています。 | メンブレンを洗浄し、メンブレンピースが完成していることを確認します。可動鉄心とエアロックを確認してください。必要に応じて付属品を交換してください。 |
| コイルが熱くなって焼き切れています。 | オンになっている時間が長すぎます。 | 制御システムの動作状態を確認してください。 | |
| 電圧は存在しますが、バルブが動作しません。 | 膜が損傷し、オリフィスが詰まっています。 | 付属品は適時に交換してください。 | |
| 周囲温度が-20℃以下であること。バルブが漏れていて開かない。 | 周囲温度が低すぎるため、バルブに霜が付いています。 | 断熱性と適切な温度の維持に注意してください。 |
