商品の詳細:
|
| 公称圧力: | 1.0（MPA） | タイプ: | インレット/バランス/アウトレットバルブ |
|---|---|---|---|
| 温度: | 200℃以下 | Maxi Test Press: | 1.5（MPA） |
| DN: | 65、80、100、125、150、175、200、225、250、300 | バルブ本体: | 鋳鉄 |
| ハイライト: | 電磁石脈拍弁,脈拍のジェット機の電磁弁 |
||

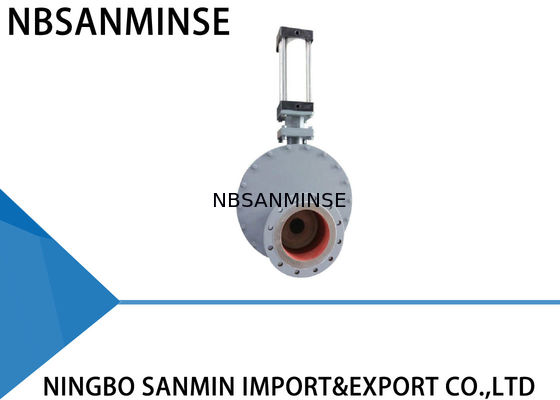

パネウマティック・円形・二重盤弁 耐磨型鋳鉄体 SMWZ644 -DNA - R
メインパフォーマンス
モデルWZ644-10Qのダブルディスクバルブは,ダブルディスク密封を使用し,密封表面は耐磨合金またはセラミックで作られています.密封は100%防空で,バルブは長い使用寿命を達成します.,特にアプリケーションでは,システム全体の信頼性が劇的に向上します.
運用性能
空気が上方シリンダー口に入ると 活塞棒がダブルディスクを押し下ろし バルブが閉まりますピストン棒がダブルディスクを押し上げ バルブが開きます圧縮スプリングは 円盤とシールリングの間に置かれ 円盤をシールリングに押し付け 円盤の垂直移動も可能にします部品の熱膨張と収縮を補償し,あらゆる条件下で気密密封を保証しますバルブを動かすとき 円盤が回転して 密封面を回転させ磨きます内部室に入る物質は 渦流の作用によって除去されますバルブは自浄化します.空気の浄化も可能で 場所内での清掃の性能も保証できます.バルブに長い使用期間を保証し システムの信頼性を高めます.
申請
石炭火力発電所,メルトレーン,鉄鋼工場,製薬・化学産業のあらゆる粉塵や粉末や粒状製品
テクニカルパラメータ
最大動作圧: 1.0MPa
最大試験圧力: 1.5MPa
動作温度: <=200°C
漏れ試験圧力: 1.1MPa
設置 と 適用
1設置する前に 肺動力が 壊れや穴が開いたような 欠陥がないことを確認してください
2合同フレンズ,構造長,最大動作圧,名目直径が要求事項に合致していることを確認します.
3. 設置中に,元々固定されたストップとナッツを再調整することは許されない. 2つのパイプラインの中心とバルブ直径を同軸に並べます. フレンズの表面を平坦にします.ロープを固めるために 均等に力をかけます.
4. 設置後,バルブが正常に開くか閉まるか確認するために,上と下のシリンダーポートから空気を入れます.
5. 制御スイッチ (存在する場合) をチェックして,それが信頼的に固定されているか,そのパラメータがアクセス電源と一致しているか,完全に開け,完全に閉ざされた状態で 正しく動作できるかどうか.
トラブルシューティング方法
| 悩み | 原因 | トラブルシューティング方法 |
| 密封面の漏れ | 円盤と密封面との間の汚れ | 汚れを取り除く |
| シールリングペアの損傷 | 修理 または 交換 | |
| フレンズ接口の漏れ | ボルトは不均等にスクリューされています | 均等にボルトをスクロール |
| フレンズ表面の損傷 | フレンジの表面を修復する | |
| 隔離器の損傷 | 距離を置き換える | |
| バルブが正しく開けられず閉まる | 塵の堆積物 | 定期的に 塵 を 除去 する |
| 空気圧が不足し 深刻な漏れ | 空気供給パイプラインの修理 | |
| パネウマコンポーネントが老朽化し,効率が低下した | 損傷した部品を交換する | |
| 詰め箱の漏れ | 詰め物は老いていて ひどく磨かれています | 詰め替え |
装置の寸法 輪郭図
主要部品と材料
| ポイント | 名前 | 材料 | ポイント | 名前 | 材料 |
| 1 | バルブボディ | 柔らかい鉄 | 5 | 接続Tパーツ | 鋳鋼 |
| 2 | サイドバルブボディ | 柔らかい鉄 | 6 | 端蓋 | 45#鋼 |
| 3 | 密封リング | 炭素鋼+特殊合金 | 7 | 首を結びつける | 固形鋳鉄 |
| 4 | 病気 | 炭素鋼+特殊合金 | 8 | アルミ製の気力動力装置 | アルミニウムシリンダー |
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
