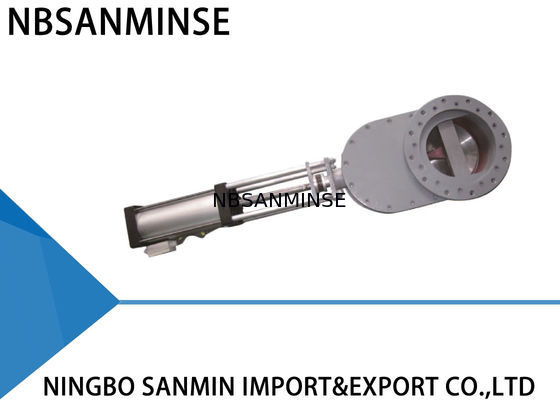

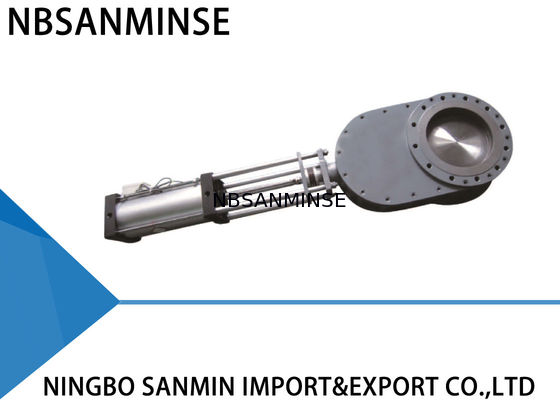

小石の石炭のための空気の耐久力のある二重ディスク弁

SMWZ644 ( 1 ) -10 ( 2 ) -DNB -JH 空気圧耐摩耗 - 二重ディスクバルブ ( 砂利炭 )

主な性能

モデル WZ644-10Q 二重ディスクバルブは、二重ディスクシールを使用し、シール面は耐摩耗合金またはセラミックで作られています。シールは100％気密であり、バルブは長い耐用年数を実現し、特にアプリケーションにおいて顕著です。その結果、システム全体の信頼性が劇的に向上します。

動作性能

空気が上部シリンダーポートに導入されると、ピストンロッドが二重ディスクを押し下げ、バルブが閉じられます。空気が下部シリンダーポートに導入されると、ピストンロッドが二重ディスクを押し上げ、バルブが開きます。ディスクとシールリングの間に配置された圧縮スプリングは、ディスクをシールリングに押し付け、ディスクの垂直方向の動きを可能にし、部品の熱膨張と収縮を補償し、あらゆる条件下で気密シールを確保するのに役立ちます。バルブを作動させると、二重ディスクが回転してシール面をラップし、研磨します。製品がバルブを通過すると、内室に入る物質は渦流作用によって除去されます。したがって、バルブは自己洗浄式です。クリーンインプレース性能を確保するために、追加の空気パージを提供できます。これらの特性すべてが、バルブの長い耐用年数を保証し、システムの信頼性を向上させます。

用途

石炭火力発電所、製錬所、鉄鋼プラント、製薬および化学産業における粉塵、粉末、および粒状製品。

技術的パラメータ

最大動作圧力：1.0MPa

最大試験圧力：1.5MPa

動作温度：＜200℃

漏れ試験圧力：1.1MPa

設置と適用

1. 設置前に、空気圧アクチュエータに破損や凹みなどの欠陥がないことを確認してください。

2. ジョイントフランジ、構造長、最大動作圧力、および公称直径が要件に準拠していることを確認してください。

3. 設置中は、最初に締め付けられたスタッドとナットを再調整しないでください。2つのパイプラインの中心とバルブ直径を同軸に合わせます。フランジ面を平らに保ちます。ボルトを均等に締め付けます。

4. 設置後、上部および下部シリンダーポートから空気を導入して、バルブが正常に開閉できるかどうかを確認します。

5. 制御スイッチ（存在する場合）が確実に固定されているか、そのパラメータがアクセス電源に準拠しているか、および全開および全閉条件下で正しく機能するかどうかを確認します。

トラブルシューティング方法

設置寸法、外形図

主な部品と材料
