商品の詳細:
|
| 公称圧力: | 1.0（MPA） | タイプ: | 出口バルブ |
|---|---|---|---|
| 温度: | ≤200℃ | Max Test Press: | 1.5（MPA） |
| DN: | 50、65、80、100、125、150、200、225、250、300 | バルブ本体: | 鋳鉄 |
| ハイライト: | 脈拍の空気弁,脈拍のジェット機の電磁弁 |
||

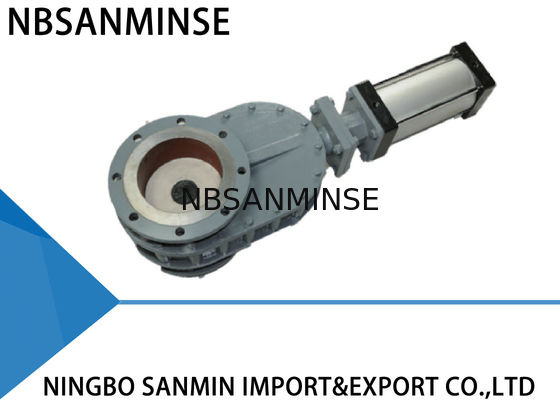

SMWZ644 -DNA -C スプリットディスクチェックバルブ ダブルビート 100% 気密 エコフレンドリー
主な性能
モデル WZ644-10Q ダブルディスクバルブは、ダブルディスクシールを採用し、シール面は耐摩耗合金またはセラミックで作られています。シールは100%気密であり、バルブは長寿命を実現し、特にアプリケーションにおいて効果を発揮します。その結果、システム全体の信頼性が劇的に向上します。
動作性能
空気が上部シリンダーポートに導入されると、ピストンロッドがダブルディスクを押し下げ、バルブが閉じられます。空気が下部シリンダーポートに導入されると、ピストンロッドがダブルディスクを押し上げ、バルブが開きます。ディスクとシールリングの間に配置された圧縮スプリングは、ディスクをシールリングに押し付け、ディスクの垂直方向の動きを可能にし、部品の熱膨張と収縮を補償し、あらゆる条件下で気密シールを確保するのに役立ちます。バルブを作動させると、ダブルディスクが回転してシール面をラップし、研磨します。製品がバルブを通過する際、内部チャンバーに入る物質は渦流作用によって除去されます。したがって、バルブは自己洗浄式です。追加のエアパージを提供して、定置洗浄性能を確保できます。これらの特性すべてが、バルブの長寿命を保証し、システムの信頼性を向上させます。
用途
石炭火力発電所、製錬所、鉄鋼プラント、製薬および化学産業におけるあらゆる粉塵、粉末、および粒状製品。
技術パラメータ
最大使用圧力：1.0MPa
最大試験圧力：1.5MPa
使用温度：＜200℃
漏れ試験圧力：1.1MPa
設置と適用
1. 設置前に、空気圧アクチュエータに破損や凹みなどの欠陥がないことを確認してください。
2. ジョイントフランジ、構造長、最大使用圧力、および呼び径が要件に準拠していることを確認してください。
3. 設置中は、最初に締め付けられたスタッドとナットを再調整しないでください。2つのパイプラインの中心とバルブ径を同軸に合わせます。フランジ面を平らに保ちます。ボルトを均等に締め付けます。
4. 設置後、上部および下部シリンダーポートから空気を導入して、バルブが正常に開閉できるかどうかを確認します。
5. 制御スイッチ（存在する場合）が確実に固定されているか、そのパラメータが電源に準拠しているか、および全開および全閉条件下で正しく動作するかどうかを確認します。
トラブルシューティング方法
| トラブル | 原因 | トラブルシューティング方法 |
| シール面の漏れ | ディスクとシール面の間の汚れ | 汚れを取り除く |
| シールリングペアの損傷 | 修理または交換 | |
| フランジジョイントの漏れ | ボルトが均等にねじ込まれていない | ボルトを均等にねじ込む |
| フランジ面の損傷 | フランジ面を修理する | |
| スペーサーの損傷 | スペーサーを交換する | |
| バルブが正しく開閉しない | 粉塵の堆積 | 定期的に粉塵を取り除く |
| 空気圧不足、深刻な漏れ | 空気供給パイプラインを修理する | |
| 空気圧コンポーネントが劣化し、効率が低下した | 損傷したコンポーネントを交換する | |
| グランドパッキンの漏れ | パッキンが劣化し、ひどく摩耗している | パッキンを交換する |
主な部品と材料
| 項目 | 名前 | 材料 | 項目 | 名前 | 材料 |
| 1 | バルブ本体 | ダクタイル鋳鉄 | 5 | 接続Tピース | 鋳鋼 |
| 2 | サイドバルブ本体 | ダクタイル鋳鉄 | 6 | エンドキャップ | 45#鋼 |
| 3 | シールリング | 炭素鋼+特殊合金 | 7 | リンキングネック | 球状黒鉛鋳鉄 |
| 4 | ディスク | 炭素鋼+特殊合金 | 8 | 空気圧アクチュエータアルミニウム | アルミニウムシリンダー |
