商品の詳細:
|
| 公称圧力: | 1.0（MPA） | タイプ: | 入口/出口/バランス |
|---|---|---|---|
| 温度: | ＜450℃ | Max Test Press: | 1.5（MPA） |
| DN: | 40、50、65、80、100、125、150、175、200、225、250、300 | バルブ本体: | 鋳鉄 |
| ハイライト: | 脈拍の空気弁,脈拍のジェット機の電磁弁 |
||

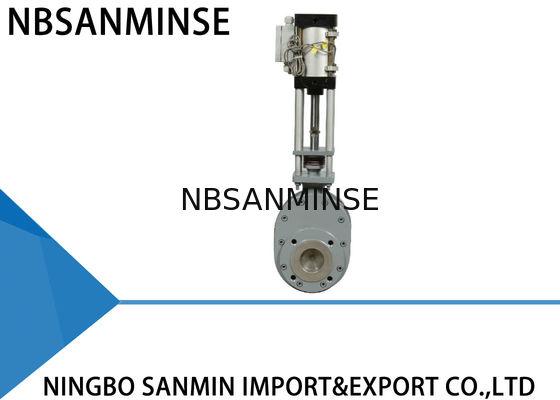

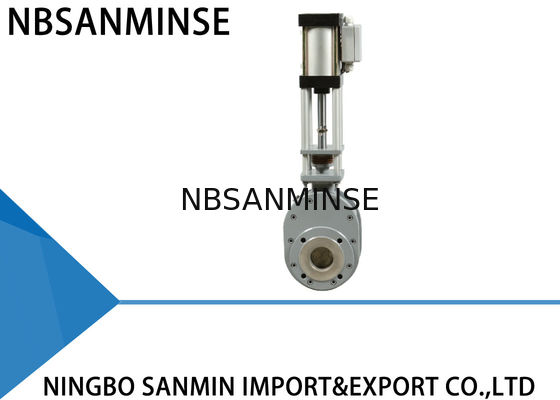

SMWZ644 (1) -10 (2) - DNB - (3) 空気圧耐摩耗ダブルディスクバルブ（吸気バルブ/排気バルブ/バランスバルブ）ダブルゲートバルブ
主な性能
モデルWZ644-10Qダブルディスクバルブは、ダブルディスクシーリングを採用しており、シーリング面は耐摩耗性合金またはセラミック製です。シールは100％気密であり、バルブは長寿命を実現します。特に用途においては、システム全体の信頼性が劇的に向上します。
動作性能
上部シリンダーポートに空気を導入すると、ピストンロッドがダブルディスクを下方に押し、バルブが閉じます。下部シリンダーポートに空気を導入すると、ピストンロッドがダブルディスクを上方に押し、バルブが開きます。ディスクとシールリングの間に圧縮スプリングが配置されており、ディスクをシールリングに押し付け、ディスクの垂直移動を可能にします。これにより、部品の熱膨張と収縮を補償し、あらゆる条件下で気密シールを保証します。バルブを作動させると、ダブルディスクが回転してシーリング面を研磨します。製品がバルブを通過する際、内部チャンバーに入った物質は渦流作用によって除去されます。したがって、バルブはセルフクリーニングです。クリーンインプレース性能を確保するために、追加のエアパージを提供できます。これらの特性すべてが、バルブの長寿命を保証し、システムの信頼性を向上させます。
用途
石炭火力発電所、製錬所、鉄鋼プラント、製薬および化学工業におけるあらゆる粉塵、粉末、粒状製品。
技術パラメータ
最大作動圧力：1.0MPa
最大試験圧力：1.5MPa
作動温度：<200℃
漏れ試験圧力：1.1MPa
設置と適用
1.設置前に、空気圧アクチュエータに破損や凹みなどの欠陥がないことを確認してください。
2.ジョイントフランジ、構造長、最大作動圧力、呼び径が要件に合致していることを確認してください。
3.設置中、元々締め付けられていたスタッドとナットの再調整は許可されません。2本の配管の中心とバルブ径を同軸に合わせます。フランジ面を平坦に保ちます。ボルトを均等に締め付けます。
4.設置後、上下のシリンダーポートから空気を導入し、バルブが正常に開閉できるか確認してください。
5.制御スイッチ（存在する場合）を確認し、確実に固定されているか、パラメータが電源に合致しているか、全開および全閉状態で正しく作動するか確認してください。
トラブルシューティング方法
| トラブル | 原因 | トラブルシューティング方法 |
| シーリング面の漏れ | ディスクとシーリング面の間の汚れ | 汚れを取り除く |
| シールリングペアの損傷 | 修理または交換 | |
| フランジ接合部の漏れ | ボルトの締め付けが不均一 | ボルトを均等に締め付ける |
| フランジ面の損傷 | フランジ面を修理する | |
| スペーサーの損傷 | スペーサーを交換する | |
| バルブが正しく開閉しない | 粉塵堆積 | 定期的に粉塵を取り除く |
| 空気圧不足、深刻な漏れ | 空気供給配管を修理する | |
| 空気圧部品の経年劣化と効率低下 | 損傷した部品を交換する | |
| グランドパッキンの漏れ | パッキンの経年劣化と深刻な摩耗 | パッキンを交換する |
主要部品と材料
| 項目 | 名称 | 材質 | 項目 | 名称 | 材質 |
| 1 | バルブ本体 | ダクタイル鋳鉄 | 5 | 接続ティー | 鋳鋼 |
| 2 | サイドバルブ本体 | ダクタイル鋳鉄 | 6 | エンドキャップ | 45#鋼 |
| 3 | シールリング | 炭素鋼+特殊合金 | 7 | リンケージネック | 鋳鉄 |
| 4 | ディスク | 炭素鋼+特殊合金 | 8 | 空気圧アクチュエータアルミニウム | アルミニウムシリンダー |
Q:無料サンプルを提供してもらえますか？
A:はい、 ただし、製品によります。 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055
Q:あなたのビジネススコープは何ですか？
A:私たちのビジネススコープは、フルコンテナでの自動化部品の輸出サービス、およびエアシリンダー、空気源処理装置、電磁弁、エアバルブ、電動バルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、 エアおよびオイルフィッティング、圧力計などです。
Q:どのような製品を作ることができますか？A:ステンレス鋼、真鍮、アルミニウムの
材料加工を様々な種類で行うことができます。高圧 バルブ/電磁弁/電動バルブ/水バルブ/空気圧バルブ/エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q:製品を私たちのロゴとブランドで作ることはできますか？A:はい、もちろんです。私たちは長年OEMサプライヤーであり、専門的な製造を行っています。ただし、可能な場合は許可証を提供していただく必要があります。 Q:オリジナルの有名な空気圧・油圧機器ブランド製品を提供できますか？A:はい、Festo、Smc、Ckd、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。Q:保証はありますか？A:はい、通常、製品には1年間の品質保証が付いています。Q:コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？A:Gスレッドは円筒形で自己シールせず、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内側と外側のスレッドがどんどんきつくなります。シールはスレッドの変形によって達成され、通常はシーラントまたはテープを併用してシール効果を高めます。
Gスレッドは非シール接続に使用される円筒形のストレートパイプです。PTスレッドはスレッド自体の変形とシールに依存する円錐形のチューブです。NPTも60度の歯形角を持つ円錐形のチューブで、主に北米で使用されています。
Q:圧力単位（MPa、bar、psi、kg/cm²）の変換方法は？
A: 1MPa=10bar≒145psi≒10kg
Q:電磁弁コイルの焼損の一般的な原因は何ですか？
空気供給処理 環境
高温、重度の振動など。
Q:高温または極低温環境での空気圧部品について注意すべき点は何ですか？
注力ポイント 高温環境対策
極低温環境対策
シール
フッ素ゴム、PTFE
低温ニトリルゴム、シリコーンゴム、ポリウレタン
潤滑高温合成グリース（低揮発性） 低温グリース（低流動点、低粘度）
空気供給処理 冷却強化、効率的な水分除去
| 超低露点乾燥（冷凍+吸着式）、ヒートトレーシング | 金属部品 | 膨張クリアランスを確保 |
| 低温靭性のある材料を選択し、冷収縮による漏れを防ぐ | 制御部品 | 高耐熱グレードコイル、放熱、低消費電力 |
| 断熱ボックスの設置、局所加熱、低温結露の防止 | 設置 | 熱源から離し、断熱板を追加する |
| 風雪への露出を避け、断熱材で覆う | ||
