商品の詳細:
|
| 公称圧力: | 1.0（MPA） | タイプ: | 出口バルブ |
|---|---|---|---|
| 温度: | 200℃以下 | Max Test Press: | 1.5（MPA） |
| DN: | 40、50、65、80、100、125、150、175、200、225、250、300 | バルブ本体: | 鋳鉄 |
| ハイライト: | 脈拍の空気弁,脈拍のジェット機の電磁弁 |
||

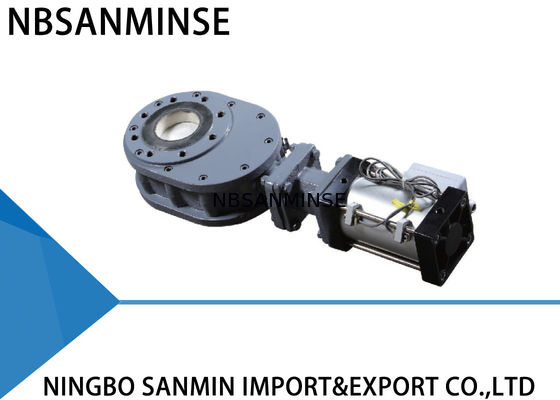

アウトレットダブルディスクバルブ、ダブルディスクゲートバルブ ISO9001認証
主な性能
モデルWZ644-10Qダブルディスクバルブは、ダブルディスクシーリングを採用しており、シーリング面は耐摩耗性合金またはセラミック製です。シールは100％気密であり、バルブは長寿命を実現します。特に用途においては、システム全体の信頼性が劇的に向上します。
動作性能
上部シリンダーポートに空気を導入すると、ピストンロッドがダブルディスクを下方に押し、バルブが閉じます。下部シリンダーポートに空気を導入すると、ピストンロッドがダブルディスクを上方に押し、バルブが開きます。ディスクとシールリングの間に圧縮スプリングが配置されており、ディスクをシールリングに押し付け、ディスクの垂直移動を可能にします。これにより、部品の熱膨張と収縮を補償し、あらゆる条件下で気密シールを保証します。バルブを作動させると、ダブルディスクが回転してシーリング面をラップおよび研磨します。製品がバルブを通過する際、内部チャンバーに入ったいかなる材料も渦流作用によって除去されます。したがって、バルブは自己洗浄機能を持っています。クリーンインプレース性能を確保するために、追加のエアパージを提供できます。これらの特性すべてが、バルブの長寿命を保証し、システムの信頼性を向上させます。
用途
石炭火力発電所、製錬所、鉄鋼プラント、製薬および化学工業におけるあらゆる粉塵、粉末、粒状製品。
技術パラメータ
最大運転圧力：1.0MPa
最大試験圧力：1.5MPa
運転温度：<200℃
漏れ試験圧力：1.1MPa
設置と適用
1. 取り付け前に、空圧アクチュエータに破損や凹みなどの欠陥がないことを確認してください。
2. ジョイントフランジ、構造長、最大運転圧力、呼び径が要件に合致していることを確認してください。
3. 取り付け中は、元々締め付けられていたスタッドとナットを再調整することは許可されていません。2本の配管の中心とバルブ径を同軸に合わせます。フランジ面を平坦に保ちます。ボルトを均等に力を加えて締め付けます。
4. 取り付け後、上下のシリンダーポートから空気を導入し、バルブが正常に開閉できるか確認してください。
5. コントロールスイッチ（存在する場合）を確認し、確実に固定されているか、そのパラメータが電源に合致しているか、全開および全閉状態で正しく動作するか確認してください。
トラブルシューティング方法
| トラブル | 原因 | トラブルシューティング方法 |
| シーリング面の漏れ | ディスクとシーリング面の間の汚れ | 汚れを取り除く |
| シールリングペアの損傷 | 修理または交換 | |
| フランジ接合部の漏れ | ボルトの締め付けが不均一 | ボルトを均等に締め付ける |
| フランジ面の損傷 | フランジ面を修理する | |
| スペーサーの損傷 | スペーサーを交換する | |
| バルブが正しく開閉しない | 粉塵の堆積 | 定期的に粉塵を取り除く |
| 空気圧不足、深刻な漏れ | 空気供給配管を修理する | |
| 空圧部品の経年劣化と効率低下 | 損傷した部品を交換する | |
| グランドパッキンの漏れ | パッキンの経年劣化と深刻な摩耗 | パッキンを交換する |
設置寸法、外形図
| モデル（Aシリーズ） | DN | L | d | K | D | H | n-M | 2-A |
| WZ644-10Q-40 | 40 | 120 | 84 | 110 | 150 | 443 | 4-M16 | 2-G1/4 |
| WZ644-10Q-50 | 50 | 120 | 99 | 125 | 165 | 463 | 4-M16 | 2-G1/4 |
| WZ644-10Q-65 | 65 | 120 | 118 | 145 | 180 | 528 | 4-M16 | 2-G1/4 |
| WZ644-10Q-80 | 80 | 120 | 132 | 160 | 195 | 558 | 8-M16 | 2-G1/4 |
| WZ644-10Q-100 | 100 | 120 | 156 | 180 | 215 | 601 | 8-M16 | 2-G1/4 |
| WZ644-10Q-125 | 125 | 160 | 184 | 210 | 250 | 730 | 8-M16 | 2-G3/8 |
| WZ644-10Q-150 | 150 | 160 | 211 | 240 | 285 | 798 | 8-M16 | 2-G3/8 |
| WZ644-10Q-175 | 175 | 160 | 241 | 270 | 315 | 894 | 8-M16 | 2-G3/8 |
| WZ644-10Q-200 | 200 | 160 | 266 | 295 | 340 | 958 | 8-M16 | 2-G1/2 |
| WZ644-10Q-225 | 225 | 160 | 294 | 325 | 370 | 1028 | 12-M20 | 2-G1/2 |
主要部品と材料
| 項目 | 名称 | 材質 | 項目 | 名称 | 材質 |
| 1 | バルブ本体 | ダクタイル鋳鉄 | 5 | 接続Tピース | 鋳鋼 |
| 2 | サイドバルブボディ | ダクタイル鋳鉄 | 6 | エンドキャップ | 45#鋼 |
| 3 | シーリングリング | 炭素鋼+特殊合金 | 7 | リンキングネック | 鋳鉄 |
| 4 | ディスク | 炭素鋼+特殊合金 | 8 | 空圧アクチュエータアルミニウム | アルミニウムシリンダー |
Q: 無料サンプルを提供してもらえますか？
A: はい、 ただし製品によります。 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055
Q: あなたの事業範囲は何ですか？
A: 私たちの事業範囲は、フルコンテナでの自動化部品の輸出業者サービス、および販売エアシリンダー、エアソース処理、電磁弁、エアバルブ、電動バルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、 エアおよびオイルフィッティング圧力計などです。
Q:どのような製品を作ることができますか？A: ステンレス鋼、
真鍮、アルミニウムの材料加工を数多く作ることができます。 高圧バルブ/電磁弁/電動バルブ/ 水バルブ/ 空圧バルブ /エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: 製品を私たちのロゴとブランドで作ることはできますか？A: はい、もちろんです。私たちは長年OEMサプライヤーであり、専門的な製造を行っています。ただし、可能な場合は許可証を提供していただく必要があります。Q: オリジナルの有名な空圧・油圧・計測機器ブランド商品を提供できますか？A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。
Q:
保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
Q: コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？
極低温環境対策 Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内側と外側のスレッドがどんどんきつくなります。シールはスレッドの変形によって達成され、通常はシーラントまたはテープを併用してシール効果を高めます。
Gスレッドは非シール接続に使用される円筒形のストレートパイプです。PTスレッドは、スレッド自体の変形とシールに依存する円錐形のチューブです。NPTも60度の歯形角を持つ円錐形のチューブで、主に北米で使用されています。
Q: 圧力単位（MPa、bar、psi、kg/cm²）を変換する方法は？
A: 1MPa=10bar≒145psi≒10kg Q: 電磁弁コイルの焼損の一般的な原因は何ですか？
A: 不適切な電圧とヘルツ、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、
環境
高温、重度の振動など。
Q:
高温または極低温環境の空圧部品で注意すべき点は何ですか？注力ポイント 高温環境対策
極低温環境対策 シール
| フッ素ゴム、PTFE | 低温ニトリル、シリコーンゴム、ポリウレタン | 潤滑 |
| 高温合成グリース（低揮発性） | 低温グリース（低流動点、低粘度） | 空気供給処理 |
| 冷却強化、効率的な水分除去 | 超低露点乾燥（冷凍+吸着式）、ヒートトレース | 金属部品 |
| 膨張クリアランスを確保 | 低温靭性のある材料を選択し、低温収縮による漏れを防ぐ | 制御部品 |
| 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、低温結露の防止 | 設置 |
| 熱源から離し、断熱板を追加する | 風雪への露出を避け、断熱材で包む | |
