商品の詳細:
|
| 公称圧力: | 1.0（MPA） | タイプ: | インレットバルブ/バランスバルブ |
|---|---|---|---|
| 温度: | 200℃以下 | Max Test Press: | 1.5（MPA） |
| DN: | 40、50、65、80、100、120、150、175、200、225、250、300 | バルブ本体: | 鋳鉄 |
| ハイライト: | 電磁石脈拍弁,脈拍の空気弁 |
||

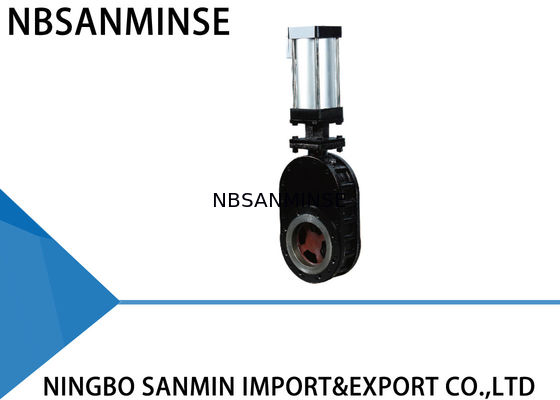

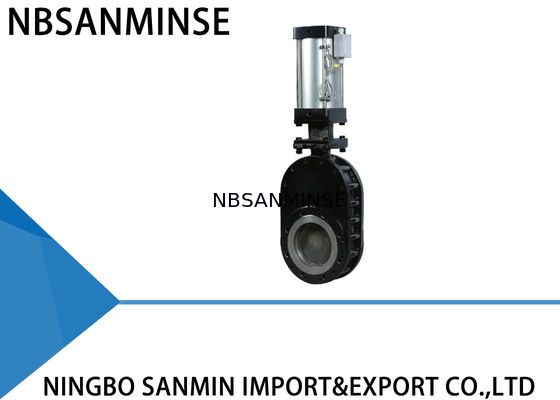

製薬・化学工業用カスタムエアディスク式逆止弁
主な性能
モデルWZ644-10Qダブルディスクバルブは、ダブルディスクシーリングを採用しており、シーリング面は耐摩耗性合金またはセラミック製です。シールは100％気密であり、バルブは長寿命を実現します。特に用途においては、システム全体の信頼性が劇的に向上します。
作動性能
上部シリンダーポートに空気を導入すると、ピストンロッドがダブルディスクを下方に押し、バルブが閉じます。下部シリンダーポートに空気を導入すると、ピストンロッドがダブルディスクを上方に押し、バルブが開きます。ディスクとシールリングの間に圧縮スプリングが配置されており、ディスクをシールリングに押し付け、ディスクの垂直移動を可能にします。これにより、部品の熱膨張・収縮を補償し、あらゆる条件下で気密シールを確保します。バルブを作動させると、ダブルディスクが回転してシーリング面をラップ・研磨します。製品がバルブを通過する際、内部チャンバーに入った物質は渦流作用によって除去されます。したがって、バルブはセルフクリーニングです。クリーンインプレース性能を確保するために、追加のエアパージを提供できます。これらの特性すべてが、バルブの長寿命を保証し、システムの信頼性を向上させます。
用途
石炭火力発電所、製錬所、鉄鋼プラント、製薬・化学工業におけるあらゆる粉塵、粉末、粒状製品。
技術パラメータ
最高使用圧力：1.0MPa
最高試験圧力：1.5MPa
使用温度：<200℃
漏れ試験圧力：1.1MPa
設置と適用
1. 設置前に、空圧アクチュエータに破損や凹みなどの欠陥がないことを確認してください。
2. 接続フランジ、構造長、最高使用圧力、呼び径が要件に合致していることを確認してください。
3. 設置中は、元々締め付けられたスタッドとナットを再調整することは許可されていません。2本の配管の中心とバルブ径を同軸に合わせます。フランジ面を平坦に保ちます。ボルトに均等に力を加えて締め付けます。
4. 設置後、上下のシリンダーポートから空気を導入し、バルブが正常に開閉できるか確認してください。
5. 操作スイッチ（存在する場合）を確認し、確実に固定されているか、パラメータが電源に合致しているか、全開・全閉状態で正しく機能するか確認してください。
トラブルシューティング方法
| トラブル | 原因 | トラブルシューティング方法 |
| シーリング面の漏れ | ディスクとシーリング面の間の汚れ | 汚れを取り除く |
| シールリングペアの損傷 | 修理または交換 | |
| フランジ継手の漏れ | ボルトの締め付けが不均一 | ボルトを均等に締め付ける |
| フランジ面の損傷 | フランジ面を修理する | |
| スペーサーの損傷 | スペーサーを交換する | |
| バルブが正しく開閉しない | ほこりの堆積 | 定期的にほこりを取り除く |
| 空気圧不足、深刻な漏れ | 空気供給配管を修理する | |
| 空圧部品の経年劣化と効率低下 | 損傷した部品を交換する | |
| グランドパッキンの漏れ | パッキンの経年劣化と著しい摩耗 | パッキンを交換する |
設置寸法、外形図
| モデル（Aシリーズ） | DN | L | d | K | D | H | n-M | 2-A |
| WZ644-10Q-40 | 40 | 120 | 84 | 110 | 150 | 443 | 4-M16 | 2-G1/4 |
| WZ644-10Q-50 | 50 | 120 | 99 | 125 | 165 | 463 | 4-M16 | 2-G1/4 |
| WZ644-10Q-65 | 65 | 120 | 118 | 145 | 180 | 528 | 4-M16 | 2-G1/4 |
| WZ644-10Q-80 | 80 | 120 | 132 | 160 | 195 | 558 | 8-M16 | 2-G1/4 |
| WZ644-10Q-100 | 100 | 120 | 156 | 180 | 215 | 601 | 8-M16 | 2-G1/4 |
| WZ644-10Q-125 | 125 | 160 | 184 | 210 | 250 | 730 | 8-M16 | 2-G3/8 |
| WZ644-10Q-150 | 150 | 160 | 211 | 240 | 285 | 798 | 8-M16 | 2-G3/8 |
| WZ644-10Q-175 | 175 | 160 | 241 | 270 | 315 | 894 | 8-M16 | 2-G3/8 |
| WZ644-10Q-200 | 200 | 160 | 266 | 295 | 340 | 958 | 8-M16 | 2-G1/2 |
| WZ644-10Q-225 | 225 | 160 | 294 | 325 | 370 | 1028 | 12-M20 | 2-G1/2 |
主要部品と材料
| 項目 | 名称 | 材質 | 項目 | 名称 | 材質 |
| 1 | バルブ本体 | ダクタイル鋳鉄 | 5 | 接続T字管 | 鋳鋼 |
| 2 | サイドバルブボディ | ダクタイル鋳鉄 | 6 | エンドキャップ | 45#鋼 |
| 3 | シールリング | 炭素鋼+特殊合金 | 7 | リンケージネック | 鋳鉄 |
| 4 | ディスク | 炭素鋼+特殊合金 | 8 | 空圧アクチュエータアルミニウム | アルミニウムシリンダー |
Q: 無料サンプルを提供してもらえますか？
A: はい、 製品によりますが、 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055
Q: あなたの事業範囲は何ですか？
A: 私たちの事業範囲は、フルコンテナでの自動化部品の輸出業者サービス、および販売エアシリンダー、空気源処理装置、電磁弁、エアバルブ、モーターバルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、 空気・油フィッティング圧力計などです。
Q:どのような製品を作ることができますか？A: ステンレス鋼、
真鍮、アルミニウム材料加工の多くの種類を作ることができます。 高圧バルブ/電磁弁/電動バルブ/ 水バルブ/空圧バルブ /エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: 製品を私たちのロゴとブランドで作ることはできますか？A: はい、もちろんです。私たちは長年OEMサプライヤーであり、専門的に製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q:オリジナルの有名な空圧・油圧・計測機器ブランド製品を提供できますか？
A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。
Q:
保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
高温環境対策 A:
Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内側と外側のスレッドがますますきつくなります。シールはスレッドの変形によって達成され、通常はシーラントまたはテープと組み合わせて使用してシール効果を高めます。
Gスレッドは非シール接続に使用される円筒形の直管です。PTスレッドはスレッド自体の変形とシールに依存する円錐管です。NPTも円錐管で、歯形角は60度で、主に北米で使用されています。
Q: 圧力単位（MPa、bar、psi、kg/cm²）を変換する方法は？ A: 1MPa=10bar≒145psi≒10kg
Q: 電磁弁コイルの焼損の一般的な原因は何ですか？
A: 電圧とHzの誤り、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、
環境
高温、重度の振動など。
Q:高温または極低温環境での空圧部品について注意すべき点は何ですか？ 注視点
高温環境対策 極低温環境対策
| シール | フッ素ゴム、PTFE | 低温ニトリル、シリコーンゴム、ポリウレタン |
| 潤滑 | 高温合成グリース（低揮発性） | 低温グリース（低流動点、低粘度） |
| 空気供給処理 | 冷却強化、効率的な水分除去 | 超低露点乾燥（冷凍+吸着式）、ヒートトレーシング |
| 金属部品 | 膨張クリアランスを確保 | 低温靭性のある材料を選択し、低温収縮による漏れを防ぐ |
| 制御部品 | 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、低温結露の防止 |
| 設置 | 熱源から離し、断熱板を追加 | 風雪への露出を避け、断熱材で覆う |
