商品の詳細:
|
| プレッシャー: | 0 。 3～0。 6MPa | 温度: | -25～60℃ |
|---|---|---|---|
| 相対湿度: | ≤ 85% | 中くらい: | きれいな空気 |
| 電圧: | AC220V / DC24V / AC110V / AC24V | 直径: | 3 /4 "、1" |
| 体: | ダイヤフラム | ダイヤフラム: | 単一ダイヤフラム |
| ハイライト: | 脈拍の空気弁,脈拍のジェット機の電磁弁 |
||

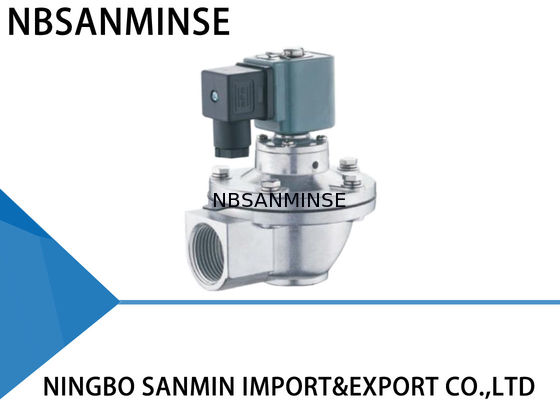

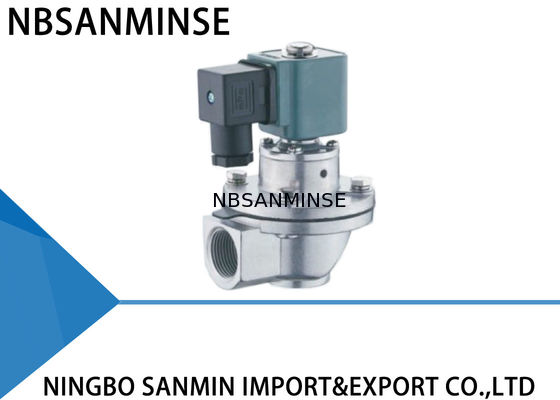

直角電磁パルスバルブ、電磁パルスバルブ QD-Z-20 / 25シリーズ SBFECタイプ
パルスバルブは、パイロットヘッド、ダイヤフラム、バルブアルミニウムボディで構成されています。ダイヤフラムのバックキャビティ面積はフロントよりも大きいです。大きな圧力の影響により、ダイヤフラムは閉位置に保持されます。
パルス信号が消えると、アーマチュアのバネがすぐに作動して移動バーを復元し、バランス穴を閉じます。ダイヤフラムのバックキャビティ内の圧力ガスとバネが協力して通路を閉じ、バルブのクリーニングを停止します。
ダイヤフラムのダンピング穴は、アーマチュアの移動バーがバランスのために保持されているときに気流を減衰させ、通路を閉じてクリーニングを停止するためにバランス穴が閉じられるとすぐに空気をバックキャビティに転送する機能があります。
一般的な故障とトラブルシューティング
設置および試運転中
故障現象
1.バルブはすべて開くことはできませんが、リード部分は作動します。
2.一部のバルブは作動しませんが、他は正常です。
3.バルブはすべて閉じることができません。漏れがあります。ガスドームを確立する方法がありません。
4.一部のバルブは閉じることができません。漏れがあります。
5.バルブの閉鎖が遅いです。
1.ダイヤフラムに汚れや破片があり、リード部分が損傷しています。移動鉄心がブロックされています。
1.ガスドームの圧力が低すぎないか確認してください。
2.バルブコイルの接続とコイルを確認してください。
3 (1). Yバルブ。同じガスドームのいくつかのバルブが漏れており、すべてのバルブで漏れが発生しています。
3 (2). Zバルブ。バルブの入口とブローイングマズルが逆に設置されています。
4.ダイヤフラムに汚れや破片があり、移動鉄心がブロックされています。
5.ダイヤフラムのオリフィスがブロックされています。
1.ダイヤフラムを清掃し、ダイヤフラムピースが完全であることを確認してください。移動鉄心とエアロックを確認してください。必要に応じて付属品を交換してください。
1.漏れを確認してください。
2.付属品を交換してください。
3 (1).漏れを確認してください。
3 (2).再設置してください。
4.ダイヤフラムを清掃し、ダイヤフラムが完全であることを確認してください。移動鉄心とエアロックを確認してください。
5.ダイヤフラムのオリフィスを清掃してください。
使用期間中
故障現象
1.一部のバルブが漏れています。ダイヤフラムがしっかりと閉じることができず、バルブは常に少し開いています。
2.コイルが熱くなり、焼き切れました。
3.電圧はありますが、バルブは作動しません。
4.周囲温度が-20℃を下回っています。バルブが漏れて開きません。
考えられる原因
1.ダイヤフラムに汚れや破片があり、リード部分が損傷しています。移動鉄心がブロックされています。
2.長時間オンになっています。
3.ダイヤフラムが損傷しており、オリフィスがブロックされています。
4.周囲温度が低すぎて、バルブに霜があります。
トラブルシューティング
1.ダイヤフラムを清掃し、ダイヤフラムピースが完全であることを確認してください。移動鉄心とエアロックを確認してください。必要に応じて付属品を交換してください。
2.制御システムの動作状態を確認してください。
3.付属品を適時に交換してください。
4.断熱に注意し、適切な温度を維持してください。
材質構造
ボディ
| ADC12ダイカスト | アーマチュア |
| 430FRステンレス鋼 | ダイヤフラム |
| ニトリルまたはバイトン | スプリング |
| 321ステンレス鋼 | ファスナー |
| 302ステンレス鋼 | すべてのバルブには高品質のダイヤフラムを選択して使用し、各製造手順で各部品をチェックし、すべての手順に準拠した組み立てラインに配置します。完成した各バルブは、通電ブローテストを受けます。 |
技術パラメータ
直角
| 埋め込み | インライン | プラグ | 設計圧力 | |
| 0.3～0.8MPa | 0.2～1.0MPa | 0.3～0.8MPa | 0.2～1.0MPa | 作動圧力 |
| 0.3～0.6MPa | 0.2～0.6MPa | 周囲温度 | 0.2～0.6MPa | 周囲温度 |
| -25～60℃ 低温または高温の場合はカスタマイズ可能 | 相対湿度 | |||
| ≤85% | 作動媒体 | |||
| 清浄な空気 | 電圧 | |||
| AC220V/DC24V/AC110V/AC24V カスタマイズ可能 | 保護クラス | |||
| IP65 | ダイヤフラム寿命 | |||
| 100万サイクル以上 | Cv/Kv | |||
| 詳細はお問い合わせください | Q: 無料サンプルを提供してもらえますか？ | |||
A: はい、
製品によりますが、 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055 Q: あなたの事業範囲は何ですか？
A: 私たちの事業範囲は、
フルコンテナでの自動化部品の輸出サービス、およびエアシリンダー、空気源処理装置、電磁弁、エアバルブ、モーターバルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、空気と油の フィッティング、圧力計などです。Q: どのような製品を作ることができますか？
A: ステンレス鋼、真鍮、アルミニウムの材料加工を数多く行うことができます。
高圧バルブ/電磁弁/電動バルブ/水バルブ/空圧バルブ/エアシリンダー/油圧バルブ/油圧アキュムレータ 製品など。Q: 製品を私たちのロゴとブランドで作ることはできますか？A: はい、もちろんです。私たちは長年OEMサプライヤーであり、専門的な製造を行っています。ただし、可能な場合は許可証を提供していただく必要があります。Q: オリジナルの有名な空圧・油圧・計測ブランドの製品を供給できますか？ A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの製品を供給できます。Q: 保証はありますか？A: はい、通常、製品は1年間の品質保証が付いています。Q: コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？A:Gスレッドは円筒形で自己密閉しないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内外のねじがどんどんきつくなります。シールはねじの変形によって達成され、通常はシーラントまたはテープを併用してシール効果を高めます。Gスレッドは非密閉接続に使用される円筒形のストレートパイプです。PTスレッドはねじ自体の変形とシールに依存する円錐形チューブです。NPTも円錐形チューブで、歯形角は60度で、主に北米で使用されています。
Q: 圧力単位（MPa、bar、psi、kg/cm²）を変換するにはどうすればよいですか？
A: 1MPa=10bar≒145psi≒10kg
Q: 電磁弁コイルの焼き切れの一般的な原因は何ですか？
A: 不適切な電圧とヘルツ、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、
超低露点乾燥（冷凍+吸着式）、ヒートトレーシング Q: 高温または極低温環境での空圧部品について注意すべき点は何ですか？
注力ポイント
高温環境対策
極低温環境対策 シール材
フッ素ゴム、PTFE
低温ニトリル、シリコーンゴム、ポリウレタン
潤滑
高温合成グリース（低揮発性）
低温グリース（低流動点、低粘度）空気供給処理 冷却強化、効率的な水分除去
超低露点乾燥（冷凍+吸着式）、ヒートトレーシング 金属部品
| クリアランスを確保 | 低温靭性のある材料を選択し、低温収縮による漏れを防ぐ | 制御部品 |
| 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、低温結露の防止 | 設置 |
| 熱源から離し、断熱板を追加する | 風雪への露出を避け、断熱材で覆う | |
