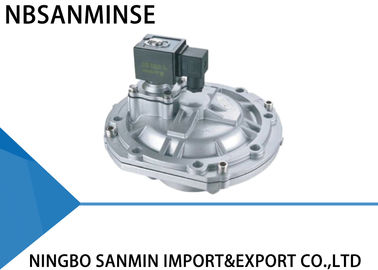

QA-Y- 76S 空気圧パルスバルブ ビッグサイズ 浸漬型 防塵バルブ アスコタイプ

QA-Y- 76S 電磁パルスバルブ Ascoパルスバルブ 3インチポートサイズ類似品

用途

電磁弁（ダイヤフラムバルブとも呼ばれる）は、パルスジェット集塵機における圧縮空気の「スイッチ」です。パルスジェット制御装置からの出力信号によって制御され、フィルターバッグのセルごとにダストクリーニングを行い、バグハウスの抵抗値を設定範囲内に保ち、バグハウスの処理機能と集塵効率を保証します。

Y型電磁パルスバルブは、埋め込みバルブの作業状況の代替品であり、ガスバッグに直接取り付けられ、より優れた流量特性を備えています。圧力損失が低下するため、低圧ガス源の作業状況に適しています。

動作原理

電磁パルスダイヤフラムバルブは、2つのガスセルで構成されています。圧縮空気が接続されると、オリフィスを通ってバックバッグセルに入り、バックガスセルの圧力がダイヤフラムをバルブの出口に押し付け、電磁弁は「クローズ」状態になります。

電磁パルスバルブが元の位置に戻ると。

バックガスセルの空気排出口が閉じ、バックガスセル内の圧力が上昇し、ダイヤフラムを再び密着させます。

パルスジェット制御装置からの電気信号が電磁パルスバルブのアーマチュアを動かします。バックガスセルの空気排出口が開くと、バックバッグガスセルは急速に減圧されるため、ダイヤフラムが後退し、圧縮空気がバルブ出口から吹き付けられます。電磁パルスバルブは「オープン」状態になります。

パルスバルブは、パイロットヘッド、ダイヤフラム、バルブアルミニウムボディで構成されています。ダイヤフラムのバックキャビティ面積はフロントよりも大きいです。大きな圧力の影響により、ダイヤフラムはクローズ位置に保持されます。
電気パルスコントローラーが入力信号を送信し、電磁アーマチュアがムービングバーを引き付けます。バランス穴を開いて、ダイヤフラムのバックキャビティ内の圧力ガスを急速に解放します。フロントキャビティ内の圧力ガスがダイヤフラムを支えて通路を開き、バルブがクリーニングを開始します。
パルス信号が消えると、アーマチュアのバネがすぐに作動してムービングバーを復元し、バランス穴を閉じます。ダイヤフラムのバックキャビティ内の圧力ガスとバネが連携して通路を閉じ、バルブはクリーニングを停止します。
ダイヤフラムのダンピング穴は、アーマチュアのムービングバーがバランスのために保持されているときに気流を減衰させ、バランス穴が閉じられて通路が閉じられクリーニングが停止するとすぐにバックキャビティに空気を転送する機能があります。

周囲温度: -25〜60℃ 低温または高温用にカスタマイズ可能

相対湿度: ≤85%

作動媒体: クリーンエア

電圧: AC220V/DC24V/AC110V/AC24V カスタマイズ可能

保護クラス: IP65

ダイヤフラム寿命: 100万サイクル以上

Cv/Kv: 詳細はお問い合わせください

選ばれる理由

1: 各製品と完全なシリーズの空圧製品の様々なスタイル。
2: 在庫豊富で迅速な発送。
3: 競争力のある価格で高品質。
4: サンプル注文と小口注文も可能です。

Q: 無料サンプルを提供してもらえますか？

A: はい、 製品によりますが、 お問い合わせください ina@pneuhydr.com またはwhatsapp 0086 15168536055

Q: ビジネスの範囲は？

A: 当社のビジネス範囲は、フルコンテナの輸出用自動化部品のサービス、およびエアシリンダー、エアソース処理、ソレノイドバルブ、エアバルブ、モーターバルブ、 ブラスバルブ、油圧バルブ、油圧シリンダー、 空気と油 フィッティング、圧力計 など。

Q: どのような製品を作れますか？A: ステンレス鋼、真鍮、アルミニウム

材料加工の多くの種類を作ることができます。高圧 バルブ/ソレノイドバルブ/電動バルブ/ 水バルブ/空圧バルブ/ エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: 製品を当社のロゴとブランドで製造できますか？A: はい、もちろんです。OEMサプライヤーとして長年経験があり、専門的に製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q: オリジナルの有名な空圧・油圧・計測ブランド製品を提供できますか？A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。

Q: 保証はありますか？

A: はい、通常、製品は1年間の品質保証が付いています。

Q: コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？

A:

フッ素ゴム、PTFE Gスレッドは非シール接続に使用される円筒形ストレートパイプです。PTスレッドはねじ自体の変形とシールに依存する円錐形チューブです。NPTも60度の歯形角を持つ円錐形チューブで、主に北米で使用されています。

Q: 圧力単位（MPa、bar、psi、kg/cm²）の変換方法は？

A: 1MPa=10bar≒145psi≒10kg

Q: ソレノイドバルブコイルの焼損の一般的な原因は何ですか？ A: 電圧とヘルツの誤り、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、

環境

高温、重度の振動など。

Q: 高温または極寒環境下での空圧部品について注意すべき点は？

注力ポイント

高温環境対策極寒環境対策 シール材

フッ素ゴム、PTFE 低温ニトリル、シリコーンゴム、ポリウレタン
