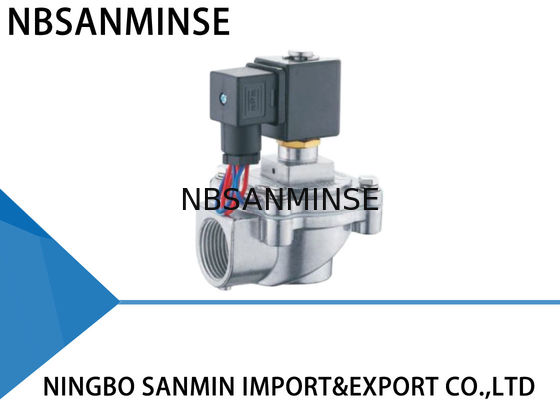

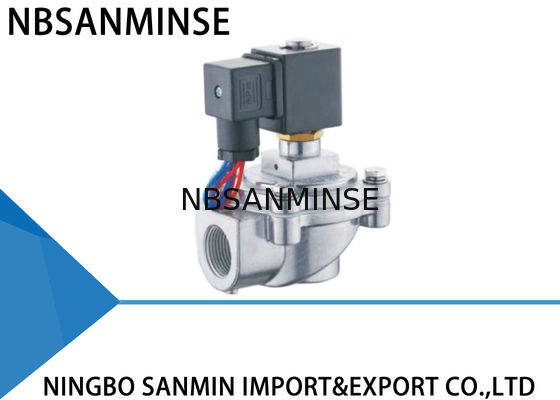

SANMIN QA-Z-20J / 25J 空気圧パルスバルブ 低圧防塵電磁弁 ASCO タイプ

SANMIN QA-Z-20J / 25J 空気圧パルスバルブ 低圧防塵電磁弁 ASCO タイプ

使用法

電磁弁（ダイヤフラム弁とも呼ばれます）は、パルスバグフィルタのダストクリーンブローシステムにおける圧縮空気の「スイッチ」です。パルスジェット制御装置の出力信号により制御され、フィルターバッグをセル単位で除塵し、バッグハウスの抵抗値を設定範囲内に保ち、バッグハウスの処理機能と集塵効率を保証します。

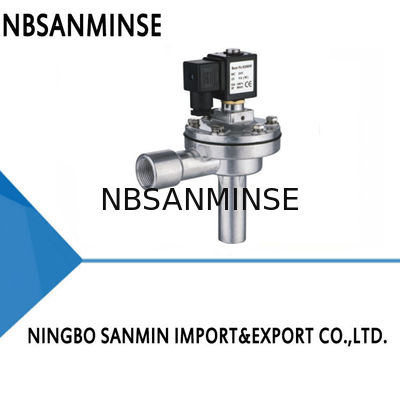

Z型電磁パルスバルブは、入口と出口の間の角度が90度の直角バルブで、ガスドームとバッグハウスブローチューブの間の設置接続に適しており、要件を満たす良好な空気の流れとダストクリーンパルスを提供します。 。

動作原理

電磁パルスダイヤフラムバルブは2つのガスセルで構成されています。圧縮空気が接続されると、圧縮空気はオリフィスを通ってバック バッグ セルに入り、バック ガス セル内の圧力によってダイヤフラムがバルブの出口に押し付けられ、電磁バルブは「閉」状態に留まります。

電磁パルスバルブが元の位置に戻るとき。

バックガスセルの空気の逃げ口が閉じ、バックガスセルセル内の圧力が上昇し、ダイヤフラムを再び近づけます。

パルスジェット制御装置からの電気信号により電磁パルスバルブのアーマチュアが動きます。バックガスセルの空気逃げ口が開き、バックバッグガスセルの圧力が急速に失われるため、ダイアフラムが後退し、圧縮空気がバルブ出口から吹き出します。電磁パルスバルブは「開」状態になります。

材料構造

技術的パラメータ
