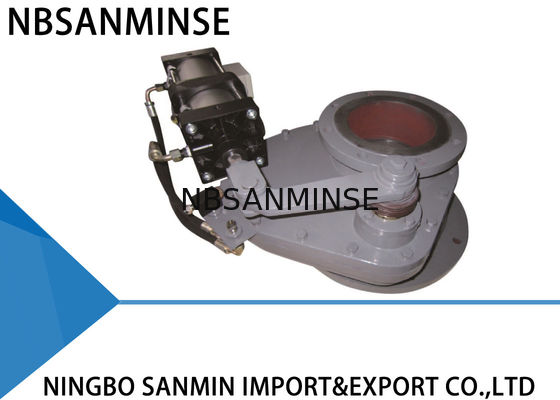

システムを運ぶ灰のためのSMDF-DNB-Jの倍ディスク ゲート弁の小さい開始の負荷

商品の詳細:
起源の場所: ニンポー
ブランド名: NBSANMINSE
証明: ISO9001
モデル番号: SMDF- DNB - J
お支払配送条件:
最小注文数量: 20
価格: Negotiation
パッケージの詳細: ポリ袋、箱、カートン、顧客の助言としてパレットまたは
受渡し時間: 交渉
支払条件: / TのL / CのTは、ウェスタンユニオン
供給の能力: 交渉

詳細情報

わずかな圧力: 1.0 (MPa) タイプ: 入口弁
温度: <450℃ 最高テスト圧力: 1.5 (MPa)
DN1XDN2: 200X350、200X530、250X350、250X400、300X450 バルブ本体: 鋳鉄
ハイライト:

電磁石脈拍弁

,

脈拍の空気弁

製品の説明

システムを運ぶ灰のためのSMDF-DNB-Jの倍ディスク ゲート弁の小さい開始の負荷








生産情報



回転ディスク弁はそれを研摩におよびよりよい堅さする陶磁器か堅い金属の摩擦組の構造を用います。それはちょうど小さい開始の負荷をので独特な構造必要とします。その上、灰は同じ理由によるバルブ本体でほとんど集まりません。これらの特徴はすべて回転ディスク弁の耐久財を作ります。



運営原則



アクチュエーターは茎およびレバー腕をディスクを運転する四分の一回転動かします。ディスクの全体のシーリング表面はコイルばねまでに出る力を通って座席かパッドと接触して絶えずあります。これらのばねはディスクが縦に動くようにします。これはまたシーリング表面の間でおよび設計されていたあらゆる背圧の効果を克服する弁の部品の熱拡張そして収縮を補います。摩擦力をつける接したディスクの相違によりディスクはそれにより集まるかもしれないプロセス材料をせん断し、拭く弁周期として座席で、回ります。これらの特徴はすべて回転ディスク弁の耐久財を作ります。それはあなたのシステムに信頼できるサポートを提供します。



適用



回転ディスク弁は火力発電所のシステムを運ぶ灰で使用することができます。それはまた腐食性か研摩の灰を運ぶ必要がある私の物、セメントの植物、石灰仕事、冶金の植物、化学工場および他の分野で適用することができます。



技術的な変数



. 最高の操作圧力:1.0 MPA

. 最高テスト圧力:1.5 MPA

. 実用温度:≤ 200℃

. 漏出テスト圧力:1.1 MPA



取付け



1. 取付け前に、このマニュアルを注意深く読み、空気アクチュエーターの状態を点検して下さい。

2. わずかな直径が条件を満たすフランジの次元、最高の操作圧力をおよび内部を保障して下さい。

3. ボルトおよびナットを調節しないで下さい。そして2つのパイプラインの中心および弁の中心が同軸であることを確かめて下さい。フランジの表面は滑らかですそして比較的大きい斜面なしで横保つべきなぜなら弁がよく留まり、働くことができることを確かめます。その上、ボルトは対称的に留まるべきです。

4. 取付けの後で、空気アクチュエーターの2つの空気取り入れ口へのポンプ空気は、弁の版の仕事をきちんと確かめ。

5. 制御スイッチが取付けられていたら、変数が外部電力ソースに会うことができ、十分に開いたでか十分に近いきちんとはたらくことができることを保障して下さい。





トラブルシューティング方法



悩み 原因 トラブルシューティング方法
漏出 異物 異物を取除いて下さい
シールの洗濯機は無効です シールの洗濯機を取り替えて下さい
バルブ・コアの摩耗 バルブ・コアを取り替えて下さい
弁は開くか、または閉まることができません 回転部品は適用範囲が広くまたは無効になります 相対的な部品を調節するか、または取り替えて下さい
不十分な圧力か漏出 点検および修理供給の航空路
空気の部品は老化または無効になります 相対的な空気の部品を取り替えて下さい





設置次元および輪郭



DN H D K d NC
150*150 310 285 240 210 8-Φ22
200*200 310 340 295 265 8-Φ22
225*225 310 370 325 295 8-Φ22
250*250 330 395 350 320 12-Φ22
300*300 330 445 400 368 12-Φ22
200*350 310 520 470 265 8-Φ22




主要なコンポーネントおよび材料

いいえ。 項目 材料 いいえ。 項目 材料
1 上部のバルブ本体 延性がある鋳鉄 5 バルブ本体の下 延性がある鋳鉄
2 シール リング 陶磁器または合金 6 回転シャフト 45#鋼鉄
3 弁の版 陶磁器または合金 7 回転式腕 延性がある鋳鉄
4 振動腕 延性がある鋳鉄 8 空気アクチュエーター アルミニウム
