商品の詳細:
|
| プレッシャー: | 0 。 2-0。 6MPa | 温度: | -25～60℃ |
|---|---|---|---|
| 相対湿度: | ≤ 85% | 中くらい: | きれいな空気 |
| 電圧: | AC220V / DC24V / AC110V / AC24V | ダイヤフラム: | ダブルダイヤフラム |
| 直径: | 3 | 体: | ADC 12 ダイキャスト |
| ハイライト: | 脈拍の空気弁,脈拍のジェット機の電磁弁 |
||

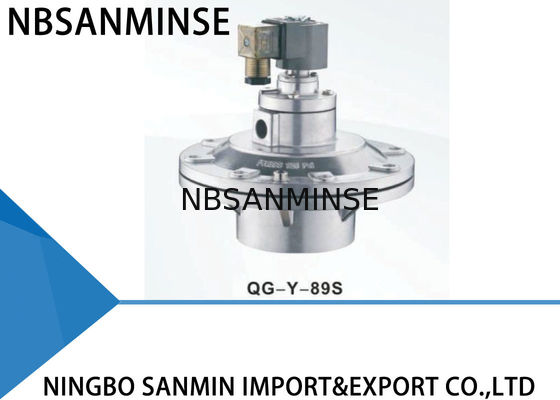

QG - Y - 89Sシリーズ 電磁パルスバルブ GOYEN類似タイプ 埋め込み型エアパルスバルブ
GOYEN類似タイプ
埋め込み型
パルスバルブは、パイロットヘッド、ダイヤフラム、バルブアルミニウムボディで構成されています。ダイヤフラムのバックキャビティ面積はフロントよりも大きいです。大きな圧力の影響により、ダイヤフラムは閉じた位置に保持されます。
パルス信号が消えると、アーマチュアのバネがすぐに作動してムービングバーを復帰させ、バランス穴を閉じます。ダイヤフラムのバックキャビティ内の圧力ガスとバネが連携して通路を閉じ、バルブのクリーニングを停止します。
ダイヤフラムのダンピング穴は、アーマチュアのムービングバーがバランスのために持ち上がったときに気流を減衰させ、バランス穴が閉じられて通路が閉じられクリーニングが停止するとすぐに空気をバックキャビティに移行させる機能があります。
材質構成
| ボディ | ADC12ダイカスト |
| アーマチュア | 430FRステンレス鋼 |
| ダイヤフラム | ニトリルまたはバイトン |
| スプリング | 321ステンレス鋼 |
| ファスナー | 302ステンレス鋼 |
技術パラメータ
| 直角 | 埋め込み型 | インライン | プラグ | |
| 設計圧力 | 0.3～0.8MPa | 0.2～0.8MPa | 0.3～0.8MPa | 0.2～1.0MPa |
| 作動圧力 | 0.3～0.6MPa | 0.2～0.6MPa | 0.3～0.6MPa | 0.2～0.6MPa |
| 周囲温度 | -25～60℃ 低温または高温の場合はカスタマイズ可能 | |||
| 相対湿度 | ≦85% | |||
| 作動媒体 | クリーンエア | |||
| 電圧 | AC220V/DC24V/AC110V/AC24V カスタマイズ可能 | |||
| 保護クラス | IP65 | |||
| ダイヤフラム寿命 | 100万サイクル以上 | |||
| Cv/Kv | 詳細はお問い合わせください | |||
一般的な故障とトラブルシューティング
設置および試運転中
故障現象
1. バルブがすべて開かないが、パイロット部分が作動している。
2. 一部のバルブは作動しないが、他は正常である。
3. バルブがすべて閉じない。漏れがある。ガスドームを確立する方法がない。
4. 一部のバルブが閉じない。漏れがある。
5. バルブの閉鎖が遅い。
1. ダイヤフラムに汚れや異物があり、パイロット部分が損傷しています。ムービングコアが詰まっています。
1. ガスドーム圧力が低すぎないか確認してください。
2. バルブコイルの接続とコイルを確認してください。
3 (1). Yバルブ。同じガスドームのバルブの一部が漏れており、すべてのバルブで漏れが発生しています。
3 (2). Zバルブ。バルブの吸気口とブローノズルが逆に設置されています。
4. ダイヤフラムに汚れや異物があり、ムービングコアを塞いでいます。
5. ダイヤフラムのオリフィスが詰まっています。
1. ダイヤフラムを清掃し、ダイヤフラムピースが完全であることを確認してください。ムービングコアとエアロックを確認してください。必要に応じて付属品を交換してください。
1. 漏れを確認してください。
2. 付属品を交換してください。
3 (1). 漏れを確認してください。
3 (2). 再設置してください。
4. ダイヤフラムを清掃し、ダイヤフラムが完全であることを確認してください。ムービングコアとエアロックを確認してください。
5. ダイヤフラムのオリフィスを清掃してください。
使用期間中
故障現象
1. 一部のバルブが漏れています。ダイヤフラムがしっかりと閉じず、バルブが常に少し開いています。
2. コイルが過熱して焼損した。
3. 電圧は存在するが、バルブが作動しない。
4. 周囲温度が-20℃を下回っています。バルブが漏れて開かない。
考えられる原因
1. ダイヤフラムに汚れや異物があり、パイロット部分が損傷しています。ムービングコアが詰まっています。
2. オンになっている時間が長すぎます。
3. ダイヤフラムが損傷しており、オリフィスが詰まっています。
4. 周囲温度が低すぎて、バルブ内に霜があります。
トラブルシューティング
1. ダイヤフラムを清掃し、ダイヤフラムピースが完全であることを確認してください。ムービングコアとエアロックを確認してください。必要に応じて付属品を交換してください。
2. 制御システムの作動状態を確認してください。
3. 付属品を適時に交換してください。
4. 断熱に注意し、適切な温度を維持してください。
Q: 無料サンプルを提供してもらえますか？
A: はい、
製品によりますが、 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055 Q: ビジネスの範囲は何ですか？
A: 私たちのビジネスの範囲は、
フルコンテナの輸出業者向け自動化部品のサービス、およびエアシリンダー、エアソース処理、電磁弁、エアバルブ、モーターバルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、エアおよびオイル フィッティング圧力計などです。Q:
どのような製品を作ることができますか？A: ステンレス鋼、真鍮、アルミニウムの
材料加工など、多くの種類の製品を作ることができます。高圧 バルブ/電磁弁/電動バルブ/ 水バルブ/ 空圧バルブ/エアシリンダー /油圧バルブ/油圧アキュムレータ製品など。Q: 製品を私たちのロゴとブランドで作ることはできますか？A: はい、もちろんです。私たちは長年OEMサプライヤーであり、専門的に製造しています。ただし、可能な場合は許可をいただく必要があります。Q: 有名な空圧・油圧機器ブランドの商品を提供できますか？A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。Q:
保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
Q: コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？
A:
シール材 Gスレッドは非シール接続に使用される円筒形のストレートパイプです。PTスレッドはスレッド自体の変形とシールに依存する円錐形チューブです。NPTも60度の歯形角を持つ円錐形チューブで、主に北米で使用されています。
Q: 圧力単位（MPa、bar、psi、kg/cm²）を変換するにはどうすればよいですか？
A: 1MPa=10bar≒145psi≒10kg
Q: 電磁弁コイルの焼損の一般的な原因は何ですか？ A: 不適切な電圧と周波数、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、
環境
高温、重度の振動など。
Q:
高温または極低温環境での空圧部品について注意すべき点は何ですか？
注目のポイント高温環境対策 極低温環境対策
シール材 フッ素ゴム、PTFE
| 低温ニトリル、シリコーンゴム、ポリウレタン | 潤滑 | 高温合成グリース（低揮発性） |
| 低温グリース（低流動点、低粘度） | 給気処理 | 冷却強化、効率的な水分除去 |
| 超低露点乾燥（冷凍+吸着式）、ヒートトレーシング | 金属部品 | 膨張クリアランスを確保 |
| 低温靭性のある材料を選択し、冷収縮による漏れを防ぐ | 制御部品 | 高耐熱グレードコイル、放熱、低消費電力 |
| 断熱ボックスの設置、局所加熱、結露防止 | 設置 | 熱源から離し、断熱板を追加 |
| 風雪への露出を避け、断熱材で覆う | ||
