商品の詳細:
|
| 公称圧力: | 1.0（MPA） | タイプ: | インレットバルブ/バランスバルブ |
|---|---|---|---|
| 温度: | ＜450℃ | Max Test Press: | 1.5（MPA） |
| DN: | 50、65、80、125、150、200、250、300 | バルブ本体: | 鋳鉄 |
| ハイライト: | 脈拍の空気弁,脈拍のジェット機の電磁弁 |
||

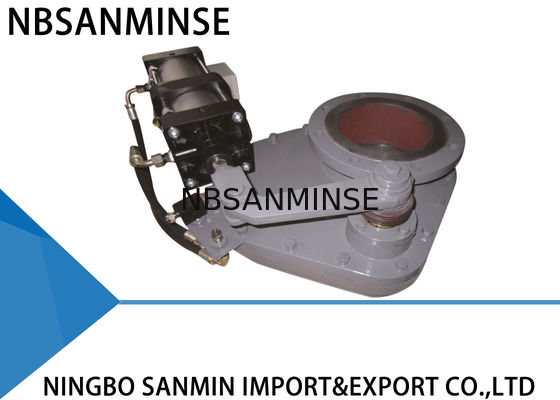

SMDF-DNB 回転ディスクバルブ、デュアルプレートスイングチェックバルブ 1.0 MPa 圧力
生産情報
回転ディスクバルブは、セラミックまたは硬質金属の摩擦ペア構造を採用しており、耐摩耗性と気密性に優れています。ユニークな構造により、始動負荷が小さくて済みます。また、同じ理由でバルブ本体に灰が堆積しにくいです。これらの特徴により、回転ディスクバルブは耐久性があります。
作動原理
用途
回転ディスクバルブは、火力発電所の石炭灰搬送システムで使用できます。また、鉱山、セメント工場、石灰工場、冶金工場、化学工場、その他の腐食性または摩耗性の石炭灰を搬送する必要がある分野にも適用できます。
技術パラメータ
最大作動圧力: 1.0 MPA
最大試験圧力: 1.5 MPA
作動温度: ≤ 200℃
漏れ試験圧力: 1.1 MPA
設置
1. 取り付け前に、このマニュアルをよく読み、空圧アクチュエータの状態を確認してください。
2. フランジの寸法、最大作動圧力、および内部呼び径が要件を満たしていることを確認してください。
3. ボルトとナットは調整しないでください。また、2本の配管の中心とバルブの中心が同軸であることを確認してください。フランジ面は滑らかで水平に保ち、比較的大きな傾斜がないようにしてください。これにより、バルブをしっかりと固定して正常に作動させることができます。さらに、ボルトは対称的に締め付けてください。
4. 取り付け後、空圧アクチュエータの2つの吸気口に空気を送り込み、バルブプレートが正常に機能することを確認してください。
5. コントロールスイッチが取り付けられている場合は、そのパラメータが外部電源を満たしており、全開または全閉で正常に機能することを確認してください。
トラブルシューティング方法
| トラブル | 原因 | トラブルシューティング方法 |
| 漏れ | 異物 | 異物を除去する |
| シールワッシャーが無効 | シールワッシャーを交換する | |
| バルブコアの摩耗 | バルブコアを交換する | |
| バルブが開閉しない | 回転部品が緩むまたは無効になる | 関連部品を調整または交換する |
| 圧力不足または漏れ | 供給空気ラインを確認して修理する | |
| 空圧部品の経年劣化または無効化 | 関連する空圧部品を交換する |
取り付け寸法と外形
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| NO. | 項目 | 材質 | NO. | 項目 | 材質 |
| 1 | 上部バルブボディ | ダクタイル鋳鉄 | 5 | 下部バルブボディ | ダクタイル鋳鉄 |
| 2 | シールリング | セラミックまたは合金 | 6 | 回転軸 | 45#鋼 |
| 3 | バルブプレート | セラミックまたは合金 | 7 | 回転アーム | ダクタイル鋳鉄 |
| 4 | スイングアーム | ダクタイル鋳鉄 | 8 | 空圧アクチュエータ | アルミニウム |
Q: 無料サンプルを提供してもらえますか？
A: はい、 製品によりますが、 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055
Q: あなたのビジネススコープは何ですか？
A: 私たちのビジネススコープは、フルコンテナでの輸出用自動化部品のサービス、およびエアシリンダー、空気源処理装置、電磁弁、エアバルブ、モーターバルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、 エアおよびオイルフィッティング、圧力計などです。
Q: どのような製品を作ることができますか？A: ステンレス鋼、真鍮、アルミニウム
の材料加工など、多くの種類の製品を作ることができます。高圧 バルブ/電磁弁/電気バルブ/ 水バルブ/ 空圧バルブ/ エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: 製品を私たちのロゴとブランドで作ることができますか？A: はい、もちろんです。私たちは長年OEMサプライヤーであり、専門的に製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q: オリジナルの有名な空圧・油圧機器ブランド商品を提供できますか？A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。
Q: 保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
Q: コネクタは英国またはメートル法ですか？ PT、NPT、Gスレッドの違いは何ですか？
A:
低温ニトリル、シリコーンゴム、ポリウレタン Gスレッドは非シール接続に使用される円筒形のストレートパイプです。PTスレッドはスレッド自体の変形とシールに依存するコニカルチューブです。NPTもコニカルチューブで、歯形角は60度で、主に北米で使用されています。
Q: 圧力単位（MPa、bar、psi、kg/cm²）を変換するにはどうすればよいですか？
A: 1MPa=10bar≒145psi≒10kg
Q: 電磁弁コイルの焼損の一般的な原因は何ですか？ A: 不適切な電圧と周波数、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、
高温環境、重度の振動など。
Q: 高温または極低温環境の空圧部品について注意すべき点は何ですか？
注力ポイント
高温環境対策
極低温環境対策シール材 フッ素ゴム、PTFE
低温ニトリル、シリコーンゴム、ポリウレタン 潤滑
| 高温合成グリース（低揮発性） | 低温グリース（低流動点、低粘度） | 空気供給処理 |
| 冷却強化、効率的な水分除去 | 超低露点乾燥（冷凍+吸着式）、ヒートトレーシング | 金属部品 |
| 膨張クリアランスを確保 | 低温靭性のある材料を選択し、冷収縮による漏れを防ぐ | 制御部品 |
| 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、低温結露の防止 | 設置 |
| 熱源から離し、断熱板を追加する | 風雪への露出を避け、断熱材で包む | |
