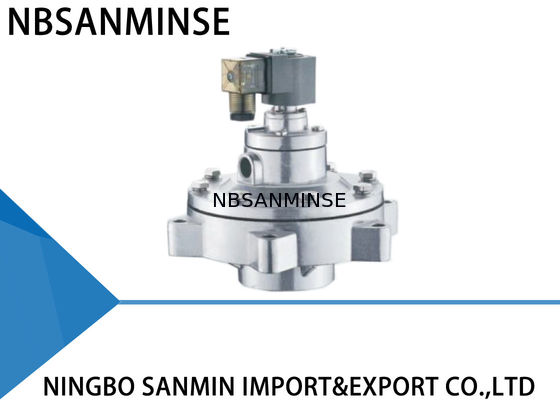

Sanmin QG-Y-50S パルスソレノイドバルブカスタマイズ圧力 0 。 2MPa-0。 6MPa防塵バッグハウスバルブ GOYEN型

三民パルス電磁弁 カスタム圧力 0.2MPa - 0.6MPa 防塵バグハウスバルブ GOYEN タイプ

GOYEN 類似タイプ

埋め込みタイプ

電気パルスコントローラーは入力信号を送信し、電磁アーマチュアが移動バーを引き付けます。ダイヤフラムの後部キャビティ内の圧力ガスを素早く解放するためにバランス穴を閉じます。前部キャビティ内の圧力ガスがダイヤフラムを押し上げて通路を開き、バルブがクリーニングを開始します。
パルス信号が消えると、アーマチュアのバネが直ちに作動して移動バーを復帰させ、バランス穴を閉じます。ダイヤフラムの後部キャビティ内の圧力ガスとバネが協力して通路を閉じ、バルブはクリーニングを停止します。
ダイヤフラム内のダンピング穴は、アーマチュアの移動バーがバランスのために保持されているときに気流を減衰させ、バランス穴が閉じられて通路が閉じられクリーニングが停止するとすぐに空気を後部キャビティに遷移させる機能があります。

技術パラメータ

材質構成本体：ADC12ダイカスト

アーマチュア：430 FRステンレス鋼

ダイヤフラム：ニトリルまたはバイトン

スプリング：321ステンレス鋼

ファスナー：302ステンレス鋼

一般的な故障とトラブルシューティング

設置および試運転中故障現象

1. バルブがすべて開かないが、先頭部分が作動している。

2. コイルが熱くなり、焼き切れた。

3. バルブがすべて閉じない。漏れがある。ガスドームを確立する方法がない。

4. 一部のバルブが閉じない。漏れがある。

5. バルブの閉鎖が遅い。

考えられる原因

1. ガスドーム圧力が低すぎないか確認してください。

3. ダイヤフラムが損傷し、オリフィスが詰まっている。

3 (1). Yバルブ。同じガスドームのいくつかのバルブが漏れており、すべてのバルブで漏れが発生している。

3 (2). Zバルブ。バルブの入口とブローノズルが逆に設置されている。

4. ダイヤフラムに汚れや異物があり、可動鉄心に詰まっている。

5. ダイヤフラムのオリフィスが詰まっている。

トラブルシューティング

1. 漏れを確認する

3. 付属品を適時に交換する。

3 (1). 漏れを確認する

3 (2). 再設置する

4. ダイヤフラムを清掃し、ダイヤフラムが完全であることを確認する。可動鉄心とエアロックを確認する。

5. ダイヤフラムのオリフィスを清掃する

使用期間中

故障現象

1. 一部のバルブが漏れている。ダイヤフラムがしっかりと閉じず、バルブが常に少し開いている。

2. コイルが熱くなり、焼き切れた。

3. 電圧は存在するが、バルブが作動しない。

4. 周囲温度が-20℃を下回っている。バルブが漏れて開かない。

考えられる原因

1. ダイヤフラムに汚れや異物があり、先頭部分が損傷している。可動鉄心が詰まっている。

2. 長時間オンになっている。

3. ダイヤフラムが損傷し、オリフィスが詰まっている。

4. 周囲温度が低すぎて、バルブに霜が付いている。

トラブルシューティング

1. ダイヤフラムを清掃し、ダイヤフラムピースが完全であることを確認する。可動鉄心とエアロックを確認する。必要に応じて付属品を交換する。

2. 制御システムの作動状態を確認する。

3. 付属品を適時に交換する。

4. 断熱に注意し、適切な温度を維持する。

Q: 無料サンプルを提供してもらえますか？

A: はい、

製品によりますが、

お問い合わせください

ina@pneuhydr.com またはWhatsApp 0086 15168536055 Q: あなたのビジネススコープは何ですか？ A: 私たちのビジネススコープは、 フルコンテナの輸出用自動化部品のサービス、および

エアシリンダー、エアソース処理、電磁弁、

エアバルブ、モーターバルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、空気と油フィッティング圧力計 などです。Q: どのような製品を作ることができますか？A: ステンレス鋼、真鍮、アルミニウム

材料加工の多くの種類を作ることができます。高圧バルブ/電磁弁/電動バルブ/

水バルブ/空圧バルブ /エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: 製品を私たちのロゴとブランドで作ることはできますか？ A: はい、もちろんです。私たちは長年OEMサプライヤーであり、専門的に製造しています。ただし、可能な場合は許可を与える必要があります。Q: オリジナルの有名な空圧・油圧・計装ブランド商品を提供できますか？A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。Q: 保証はありますか？A: はい、通常、製品は1年間の品質保証が付いています。Q: コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？A:

Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内側と外側のスレッドがどんどんきつくなります。シールはスレッドの変形によって達成され、通常はシーラントまたはテープと組み合わせて使用してシール効果を高めます。

Gスレッドは非シール接続に使用される円筒形のストレートパイプです。PTスレッドはスレッド自体の変形とシールに依存する円錐形のチューブです。NPTも60度の歯形角を持つ円錐形のチューブで、主に北米で使用されています。

Q: 圧力単位（MPa、bar、psi、kg/cm²）を変換する方法は？

A: 1MPa=10bar≒145psi≒10kg

低温グリース（低流動点、低粘度） A: 不適切な電圧とヘルツ、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、

環境

高温、重度の振動など。

Q: 高温または極寒環境での空圧部品について注意すべき点は何ですか？ 注力ポイント

高温環境対策

極寒環境対策

シール材

フッ素ゴム、PTFE

低温ニトリル、シリコーンゴム、ポリウレタン潤滑 高温合成グリース（低揮発性）

低温グリース（低流動点、低粘度） 空気供給処理
