商品の詳細:
|
| 公称圧力: | 1.0（MPA） | タイプ: | インレットバルブ/バランスバルブ |
|---|---|---|---|
| 温度: | ≤200℃ | Max Test Press: | 1.5（MPA） |
| DN: | 50、65、80、125、150、200、250、300 | バルブ本体: | 鋳鉄 |
| ハイライト: | 電磁石脈拍弁,脈拍の空気弁 |
||

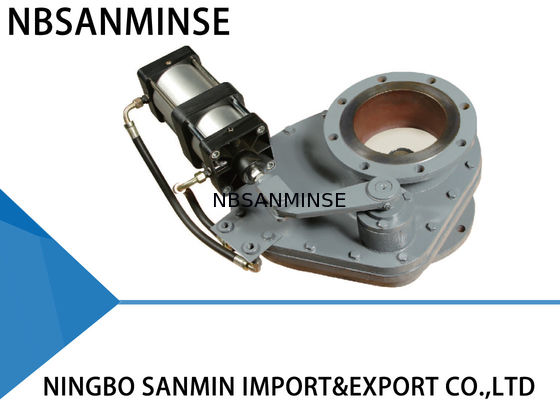

SMDF - DNA 空気圧摩耗 - 証拠回転ディスクバルブ（インレットバルブ/バランスバルブ）
生産情報
。回転ディスクバルブは、セラミックまたは硬質金属の摩擦対構造を採用しており、耐摩耗性と気密性に優れています。独自の構造のため、わずかな始動負荷しか必要としません。さらに、同じ理由で、灰がバルブ本体に蓄積しにくいです。これらのすべての特徴により、回転ディスクバルブは耐久性に優れています。
動作原理
アプリケーション
。回転ディスクバルブは、火力発電所の灰搬送システムで使用できます。また、鉱山、セメント工場、石灰工場、冶金工場、化学工場、および腐食性または研磨性の灰を搬送する必要があるその他の分野にも適用できます。
技術パラメータ
。最大使用圧力：1.0 MPA
。最大試験圧力：1.5 MPA
。使用温度：≤ 200℃
。漏れ試験圧力：1.1 MPA
設置
1. 設置前に、このマニュアルをよく読み、空気圧アクチュエータの状態を確認してください。
2. フランジの寸法、最大使用圧力、および内径が要件を満たしていることを確認してください。
3. ボルトとナットを調整しないでください。また、2つのパイプラインの中心とバルブの中心が同軸であることを確認してください。フランジ面は滑らかで、比較的大きな傾斜がなく水平である必要があります。これにより、バルブがしっかりと固定され、正常に機能することを確認できます。さらに、ボルトは対称的に締め付ける必要があります。
4. 設置後、空気圧アクチュエータの2つの空気入口に空気を送り込み、バルブプレートが正常に機能することを確認してください。
5. 制御スイッチが設置されている場合は、そのパラメータが外部電源を満たし、全開または全閉で正常に機能することを確認してください。
トラブルシューティング方法
| トラブル | 原因 | トラブルシューティング方法 |
| 漏れ | 異物 | 異物を取り除く |
| シールワッシャーが無効 | シールワッシャーを交換する | |
| バルブコアの摩耗 | バルブコアを交換する | |
| バルブが開閉できない | 回転可能な部品が柔軟または無効になる | 関連部品を調整または交換する |
| 圧力不足または漏れ | 供給空気ラインを確認して修理する | |
| 空気圧コンポーネントが老化または無効になる | 関連する空気圧コンポーネントを交換する |
設置寸法と概要
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| NO. | アイテム | 材料 | NO. | アイテム | 材料 |
| 1 | 上部バルブ本体 | ダクタイル鋳鉄 | 5 | 下部バルブ本体 | ダクタイル鋳鉄 |
| 2 | シールリング | セラミックまたは合金 | 6 | 回転軸 | 45# 鋼 |
| 3 | バルブプレート | セラミックまたは合金 | 7 | ロータリーアーム | ダクタイル鋳鉄 |
| 4 | スイングアーム | ダクタイル鋳鉄 | 8 | 空気圧アクチュエータ | アルミニウム |
