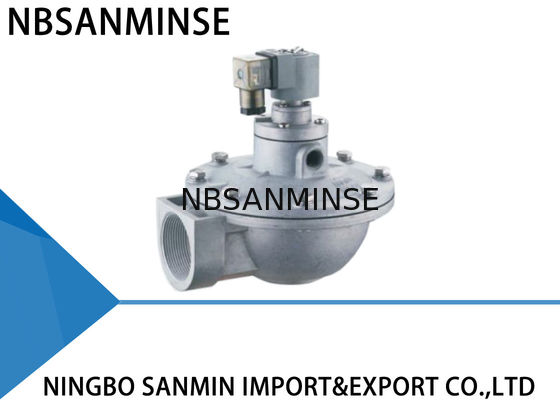

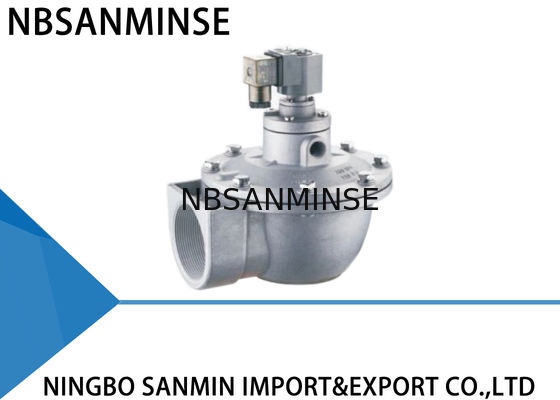

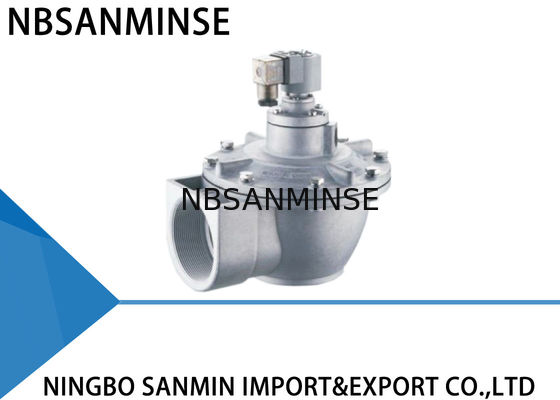

二重ダイヤフラムの脈拍弁のソレノイドの脈拍弁QG-Z-50S/62S/76SシリーズGOYENタイプ

ダブルダイヤフラムパルスバルブ、ソレノイドパルスバルブ QG-Z-50S / 62S / 76Sシリーズ GOYENタイプ

GOYEN類似タイプ

直角

周囲温度: -25～60℃ 低温または高温用にカスタマイズ可能

相対湿度: ≤85%

作動媒体: クリーンエア

電圧: AC220V/DC24V/AC110V/AC24V カスタマイズ可能

保護等級: IP65

ダイヤフラム寿命: 100万サイクル以上

Cv/Kv: 詳細はお問い合わせください

材質構成

ボディ: ADC12ダイカスト

アーマチュア: 430 FRステンレス鋼

ダイヤフラム: ニトリルまたはバイトン

スプリング: 321ステンレス鋼

ファスナー: 302ステンレス鋼

一般的な故障とトラブルシューティング

設置および試運転中

故障現象

1. バルブがすべて開かないが、先導部分が作動する。

2. 一部のバルブが作動しないが、他は正常である。

3. バルブがすべて閉じない。漏れがある。ガスドームを確立する方法がない。

4. 一部のバルブが閉じない。漏れがある。

5. バルブの閉鎖が遅い。

1. ダイヤフラムに汚れや異物があり、先導部分が損傷している。可動鉄心が詰まっている。

1. ガスドーム圧力が低すぎないか確認してください。

2. バルブコイルの接続とコイルを確認してください。

3 (1). Yバルブ。同じガスドームのいくつかのバルブが漏れており、すべてのバルブで漏れが発生している。

3 (2). Zバルブ。バルブの入口とブローノズルが逆に設置されている。

4. ダイヤフラムに汚れや異物があり、可動鉄心が詰まっている。

5. ダイヤフラムのオリフィスが詰まっている。

1. ダイヤフラムを清掃し、ダイヤフラムピースが完全であることを確認する。可動鉄心とエアロックを確認する。必要に応じて付属品を交換する。

1. 漏れを確認する

2. 付属品を交換する

3 (1). 漏れを確認する

3 (2). 再設置する

4. ダイヤフラムを清掃し、ダイヤフラムが完全であることを確認する。可動鉄心とエアロックを確認する。

5. ダイヤフラムオリフィスを浚渫する

使用期間中

故障現象

1. 一部のバルブが漏れている。ダイヤフラムがしっかりと閉じず、バルブが常に少し開いている。

2. コイルが熱くなり、焼き付いた。

3. 電圧は存在するが、バルブは作動しない。

4. 周囲温度が-20℃を下回っている。バルブが漏れて開かない。

考えられる原因

1. ダイヤフラムに汚れや異物があり、先導部分が損傷している。可動鉄心が詰まっている。

2. 長時間オンになっている。

3. ダイヤフラムが損傷し、オリフィスが詰まっている。

4. 周囲温度が低すぎて、バルブに霜が付いている。

トラブルシューティング

1. ダイヤフラムを清掃し、ダイヤフラムピースが完全であることを確認する。可動鉄心とエアロックを確認する。必要に応じて付属品を交換する。

2. 制御システムの作動状態を確認する。

3. 付属品を適時に交換する。

4. 断熱に注意し、適切な温度を維持する。

当社を選ぶ理由

                                                                                                                                           1: 各製品と完全なシリーズの空圧製品の様々なスタイル。

2: 大量の在庫で迅速な発送。
3: 競争力のある価格で高品質。
4: サンプル注文と少量注文が可能です。
5: 信頼性の高い品質保証とアクティブなアフターサービス

6: 1年間の品質保証
Q: 無料サンプルを提供してもらえますか？

A: はい、

製品によりますが、 お問い合わせください ina@pneuhydr.com またはwhatsapp 0086 15168536055 Q: あなたのビジネススコープは何ですか？

A: 私たちのビジネススコープは、

フルコンテナの自動化部品の輸出業者のサービス、およびエアシリンダー、エアソース処理、電磁弁、エアバルブ、モーターバルブ、 真鍮バルブ、油圧バルブ、油圧シリンダー、空気と油  フィッティング、圧力計 など。Q: あなたはどのような製品を作ることができますか？

A: 私たちは多くの種類のステンレス鋼、真鍮、アルミニウム材料加工を作ることができます。

高圧 バルブ/電磁弁/電気 バルブ/ 水バルブ/空圧バルブ/ エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: 製品を私たちのロゴとブランドで作ることはできますか？A: はい、もちろんです。私たちは長年OEMサプライヤーであり、専門的に製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q:オリジナルの有名な空圧・油圧・計器ブランド品を提供できますか？A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。

Q:

保証はありますか？

A: はい、通常、製品は1年間の品質保証が付いています。

Q: コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？

極低温環境対策 Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内外のねじがどんどんきつくなります。シールはねじの変形によって達成され、通常はシーラントまたはテープを併用してシールの効果を高めます。

Gスレッドは非シール接続に使用される円筒形のパイプです。PTスレッドはねじ自体の変形とシールに依存する円錐形のチューブです。NPTも60度の歯形角度を持つ円錐形のチューブで、主に北米で使用されています。

Q: 圧力単位を変換する方法：MPa、bar、psi、kg/cm ²？

A: 1MPa=10bar≒145psi≒10kg Q:電磁弁コイルの焼き付きの一般的な原因は何ですか？

A:不適切な電圧と周波数、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、

環境

高温、重度の振動など。

Q:

高温または極低温環境での空圧部品について注意すべき点は何ですか？注力ポイント 高温環境対策

極低温環境対策 シール材
