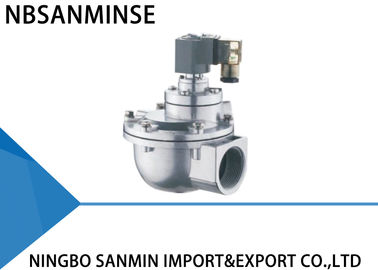

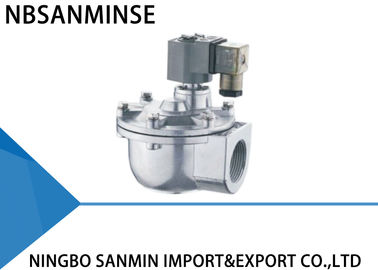

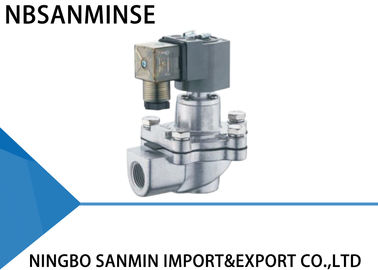

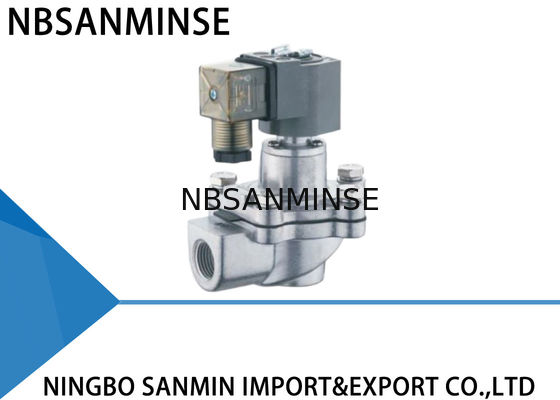

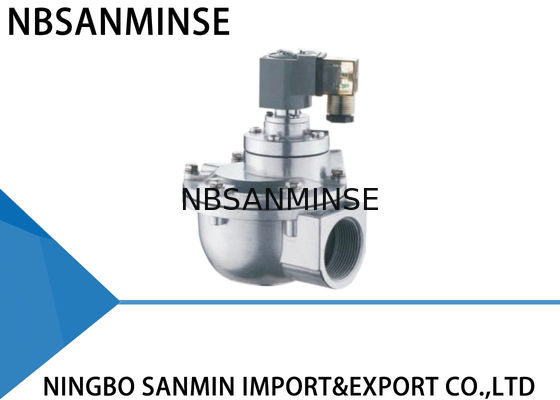

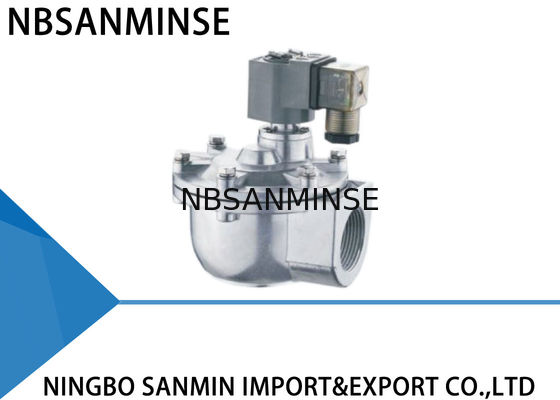

X ニトリル/バイトン ダイヤフラム パルス フロー バルブ IP65 相対湿度 ≤ 85 % GOYEN タイプ

ニトリル/バイトンダイヤフラムパルスフローバルブ IP65 相対湿度 ≤ 85% GOYENタイプ

GOYEN類似タイプ

直角タイプ

パルスバルブは、パイロットヘッド、ダイヤフラム、バルブアルミニウムボディで構成されています。ダイヤフラムの背部キャビティ面積は前面よりも大きいです。大きな圧力の影響により、ダイヤフラムは閉位置に保持されます。

電気パルスコントローラーが入力信号を送信すると、電磁アーマチュアが可動ロッドを引き付けます。背部キャビティの圧力ガスを迅速に解放するためにバランス穴を閉じます。前面キャビティの圧力ガスがダイヤフラムを押し上げて通路を開き、バルブがクリーニングを開始します。

パルス信号が消えると、アーマチュアのバネが直ちに作動して可動ロッドを復帰させ、バランス穴を閉じます。ダイヤフラムの背部キャビティの圧力ガスとバネが協力して通路を閉じ、バルブはクリーニングを停止します。

ダイヤフラムのダンピング穴は、アーマチュアの可動ロッドがバランスのために保持されているときに気流を減衰させ、バランス穴が閉じられて通路が閉じられクリーニングが停止するとすぐに空気を背部キャビティに移行させる機能があります。

技術パラメータ

材質構成

一般的な故障とトラブルシューティング

設置および試運転中:

故障現象

1. バルブがすべて開かないが、リード部分が作動する。

2. 一部のバルブが作動しないが、他は正常である。

3. バルブがすべて閉じない。漏れがある。ガスドームを確立する方法がない。

4. 一部のバルブが閉じない。漏れがある。

5. バルブの閉じが遅い。

1. ダイヤフラムに汚れや異物があり、リード部分が損傷しています。可動鉄心が詰まっています。

1. ガスドーム圧力が低すぎないか確認してください。

2. バルブコイルの接続とコイルを確認してください。

3 (1). Yバルブ。同じガスドームのいくつかのバルブが漏れており、すべてのバルブで漏れが発生しています。

3 (2). Zバルブ。バルブの入口とブローノズルが逆に設置されています。

4. ダイヤフラムに汚れや異物があり、可動鉄心に当たっています。

5. ダイヤフラムのオリフィスが詰まっています。

1. ダイヤフラムを清掃し、ダイヤフラムピースが完全であることを確認してください。可動鉄心とエアロックを確認してください。必要に応じてアクセサリーを交換してください。

1. 漏れを確認してください。

2. アクセサリーを交換してください。

3 (1). 漏れを確認してください。

3 (2). 再設置してください。

4. ダイヤフラムを清掃し、ダイヤフラムが完全であることを確認してください。可動鉄心とエアロックを確認してください。

5. ダイヤフラムのオリフィスを清掃してください。

使用期間中

故障現象

1. 一部のバルブが漏れています。ダイヤフラムがしっかりと閉じず、バルブが常に少し開いています。

2. コイルが熱くなり、焼き切れました。

3. 電圧は存在するが、バルブが作動しません。

4. 周囲温度が-20℃を下回っています。バルブが漏れており、開くことができません。

考えられる原因

1. ダイヤフラムに汚れや異物があり、リード部分が損傷しています。可動鉄心が詰まっています。

2. 長時間オンになっています。

3. ダイヤフラムが損傷しており、オリフィスが詰まっています。

4. 周囲温度が低すぎて、バルブに霜が付いています。

トラブルシューティング

1. ダイヤフラムを清掃し、ダイヤフラムピースが完全であることを確認してください。可動鉄心とエアロックを確認してください。必要に応じてアクセサリーを交換してください。

2. 制御システムの作動状態を確認してください。

3. アクセサリーを適時に交換してください。

4. 断熱に注意し、適切な温度を維持してください。

Q: 無料サンプルを提供してもらえますか？

A: はい、

ただし、製品によります。 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055 Q: あなたのビジネススコープは何ですか？

A: 私たちのビジネススコープは、

フルコンテナでの輸出用自動化部品のサービス、およびエアシリンダー、エアソース処理、電磁弁、エアバルブ、モーターバルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、エアおよびオイル フィッティング圧力計などです。Q: どのような製品を作ることができますか？

A: ステンレス鋼、真鍮、アルミニウム材料加工の多くの種類を作ることができます。

高圧バルブ/電磁弁/電気バルブ/水バルブ/空圧バルブ エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: ロゴとブランドで製品を作ってもらえますか？A: はい、もちろんです。私たちは長年OEMサプライヤーであり、専門的に製造しています。ただし、可能な場合は許可証を提供していただく必要があります。 Q: オリジナルの有名な空圧・油圧・計測ブランド製品を提供できますか？A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。Q: 保証はありますか？A: はい、通常、製品は1年間の品質保証が付いています。Q: コネクタはイギリスまたはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？A:Gスレッドは円筒形で、自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内側と外側のスレッドがどんどんきつくなります。シールはスレッドの変形によって達成され、通常はシーラントまたはテープを併用してシールの効果を高めます。

Gスレッドは非シール接続に使用される円筒形のストレートパイプです。PTスレッドはスレッド自体の変形とシールに依存する円錐形のチューブです。NPTも円錐形のチューブで、歯形角は60度で、主に北米で使用されています。

Q: 圧力単位（MPa、bar、psi、kg/cm²）の変換方法は？

A: 1MPa=10bar≒145psi≒10kg

Q: 電磁弁コイルの焼き切れの一般的な原因は何ですか？

冷却強化、効率的な水分除去 高温環境、重度の振動など。

Q: 高温または極低温環境での空圧部品について注意すべき点は何ですか？

注力ポイント

高温環境対策 極低温環境対策

シール材

フッ素ゴム、PTFE

低温ニトリル、シリコーンゴム、ポリウレタン

潤滑

高温合成グリース（低揮発性）低温グリース（低流動点、低粘度） 空気供給処理

冷却強化、効率的な水分除去 超低露点乾燥（冷凍+吸着式）、ヒートトレーシング
