商品の詳細:
|
| プレッシャー: | 0 。 3-0。 6MPa | 温度: | -25～60℃ |
|---|---|---|---|
| 相対湿度: | ≤ 85% | 中くらい: | きれいな空気 |
| 電圧: | AC220V / DC24V / AC110V / AC24V カスタマイズ | 体: | ADC 12 ダイキャスト |
| ハイライト: | 電磁石脈拍弁,脈拍の空気弁 |
||

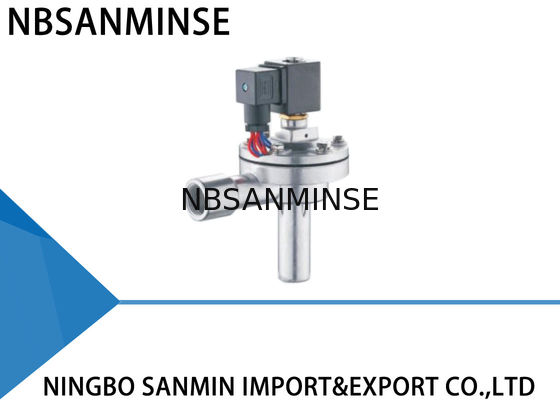

QG-Z-20Aシリーズ空圧パルスバルブライトアングルタイプ 220VAC / 24VDC / 110VAC GOYENタイプ
技術パラメータ
| ライトアングル | 埋め込み | インライン | プラグ | |
| 設計圧力 | 0.3～0.8MPa | 0.2～0.8MPa | 0.3～0.8MPa | 0.2～1.0MPa |
| 作動圧力 | 0.3～0.6MPa | 0.2～0.6MPa | 0.3～0.6MPa | 0.2～0.6MPa |
| 周囲温度 | -25～60℃ 低温または高温の場合はカスタマイズ可能 | |||
| 相対湿度 | ≦85% | |||
| 作動媒体 | 清浄な空気 | |||
| 電圧 | AC220V/DC24V/AC110V/AC24V カスタマイズ可能 | |||
| 保護クラス | IP65 | |||
| ダイヤフラム寿命 | 100万サイクル以上 | |||
| Cv/Kv | 詳細はお問い合わせください | |||
本体：ADC12ダイカスト
アーマチュア：430 FRステンレス鋼
ダイヤフラム：ニトリルまたはバイトン
スプリング：321ステンレス鋼
ファスナー：302ステンレス鋼
すべてのバルブには高品質のメンブレンが選択され使用され、各製造工程で各部品がチェックされ、すべての手順に準拠した組み立てラインに配置されます。完成した各バルブは通電ブローテストを受けます。
設置および試運転中
故障現象
1. バルブがすべて開かないが、リード部分が作動する。
2. 一部のバルブが作動しないが、他は正常である。
3. バルブがすべて閉じない。漏れがある。ガスドームを確立する方法がない。
4. 一部のバルブが閉じない。漏れがある。
5. バルブの閉鎖が遅い。
1. メンブレンに汚れや異物があり、リード部分が損傷している。可動鉄心が詰まっている。
1. ガスドーム圧力が低すぎないか確認してください。
2. バルブコイルの接続とコイルを確認してください。
3 (1). Yバルブ。同じガスドームのバルブの一部が漏れており、すべてのバルブで漏れが発生している。
3 (2). Zバルブ。バルブの吸気口とブローノズルが逆に設置されている。
4. メンブレンに汚れや異物があり、可動鉄心に詰まっている。
5. メンブレンのオリフィスが詰まっている。
1. メンブレンを清掃し、メンブレンピースが完全であることを確認してください。可動鉄心とエアロックを確認してください。必要に応じてアクセサリーを交換してください。
1. 漏れを確認してください。
2. アクセサリーを交換してください。
3 (1). 漏れを確認してください。
3 (2). 再設置してください。
4. メンブレンを清掃し、メンブレンが完全であることを確認してください。可動鉄心とエアロックを確認してください。
5. メンブレンのオリフィスを清掃してください。
使用期間中
故障現象
1. 一部のバルブが漏れている。メンブレンがしっかりと閉じず、バルブが常に少し開いている。
2. コイルが熱くなり、焼き切れた。
3. 電圧は存在するが、バルブが作動しない。
4. 周囲温度が-20℃を下回っている。バルブが漏れて開きません。
考えられる原因
1. メンブレンに汚れや異物があり、リード部分が損傷している。可動鉄心が詰まっている。
2. オンになっている時間が長すぎる。
3. メンブレンが損傷し、オリフィスが詰まっている。
4. 周囲温度が低すぎて、バルブ内に霜がある。
トラブルシューティング
1. メンブレンを清掃し、メンブレンピースが完全であることを確認してください。可動鉄心とエアロックを確認してください。必要に応じてアクセサリーを交換してください。
2. 制御システムの作動状態を確認してください。
3. アクセサリーを適時に交換してください。
4. 断熱に注意し、適切な温度を維持してください。
Q: 無料サンプルを提供してもらえますか？
A: はい、
ただし、製品によります。 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055 Q: あなたの事業範囲は何ですか？
A: 私たちの事業範囲は
輸出業者向け自動化部品のサービスで、フルコンテナで販売し、エアシリンダー、エアソース処理、電磁弁、エアバルブ、モーターバルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、エアおよびオイル フィッティング、圧力計などです。Q: どのような製品を作ることができますか？
A: ステンレス鋼、真鍮、アルミニウム材料加工の多くの種類を作ることができます。
高圧バルブ/電磁弁/電気バルブ/ 水バルブ/空圧バルブ/エアシリンダー/油圧バルブ/油圧アキュムレータ 製品など。Q: 製品を私たちのロゴとブランドで作ることはできますか？A: はい、もちろんです。私たちは長年OEMサプライヤーであり、専門的に製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q: オリジナルの有名な空圧・油圧・計測ブランド製品を提供できますか？A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。Q:保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
Q: コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？
A:
Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内側と外側のスレッドがどんどんきつくなります。シールはスレッドの変形によって達成され、通常はシーラントまたはテープを併用してシール効果を高めます。
フッ素ゴム、PTFE Q: 圧力単位（MPa、bar、psi、kg/cm²）を変換する方法は？
A: 1MPa=10bar≒145psi≒10kg
Q: 電磁弁コイルの焼き切れの一般的な原因は何ですか？
A: 不適切な電圧とヘルツ、頻繁なスイッチング、パイロットヘッドへの液体侵入、バルブコアとスプリングの問題、 環境
高温、重度の振動など。
Q:
高温または極低温環境での空圧部品に注意すべき点は何ですか？
注目のポイント
高温環境対策極低温環境対策 シール
フッ素ゴム、PTFE 低温ニトリル、シリコーンゴム、ポリウレタン
| 潤滑 | 高温合成グリース（低揮発性） | 低温グリース（低流動点、低粘度） |
| エア供給処理 | 冷却強化、効率的な水分除去 | 超低露点乾燥（冷凍+吸着式）、ヒートトレーシング |
| 金属部品 | クリアランスを確保 | 低温靭性のある材料を選択し、冷収縮による漏れを防ぐ |
| 制御部品 | 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、低温結露の防止 |
| 設置 | 熱源から離し、断熱板を追加 | 風雪への露出を避け、断熱材で覆う |
