商品の詳細:
|
| オイルの使用: | 薄いオイルUTHLUMベースのグリースNLG10,00または000 | 作業圧力: | 1.0〜2.0、2.5〜4.0（MPa） |
|---|---|---|---|
| モデル: | st | 名前: | 高性能潤滑油ディストリビューター |
| タイプ: | タイプを弱めること | 印刷マーク: | 1,2 |
| 周囲温度: | -10-60,5-60℃ | 圧力範囲: | 0.05〜0.85mpa、50〜850kpa |
| ハイライト: | ポンプ潤滑システム,産業エア フィルターの調整装置 |
||

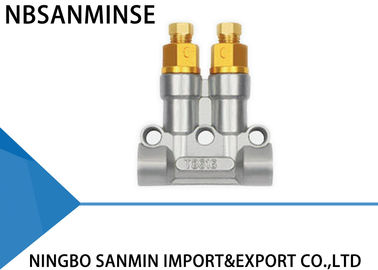

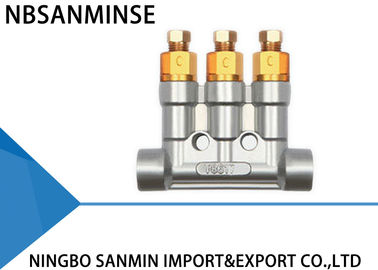

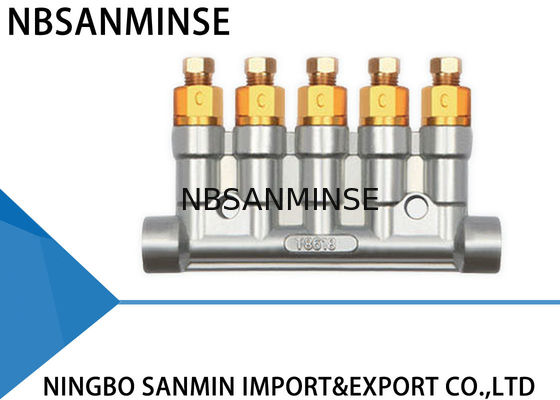

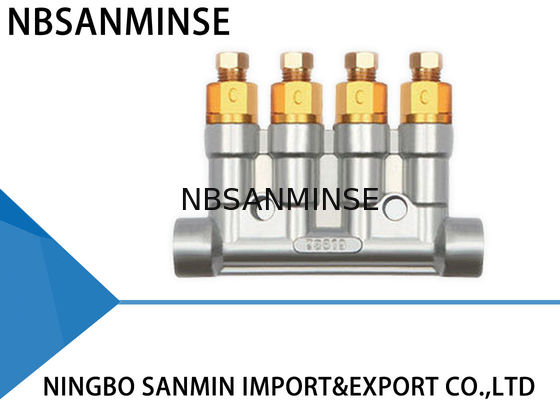

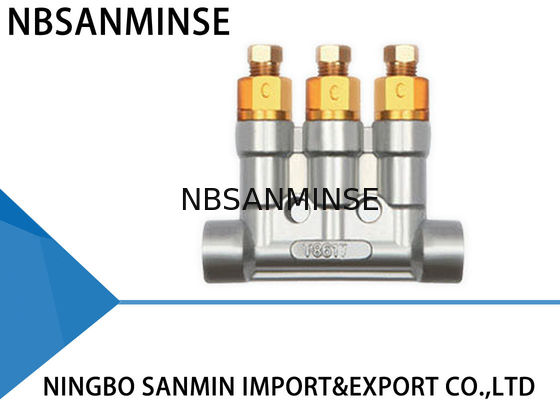

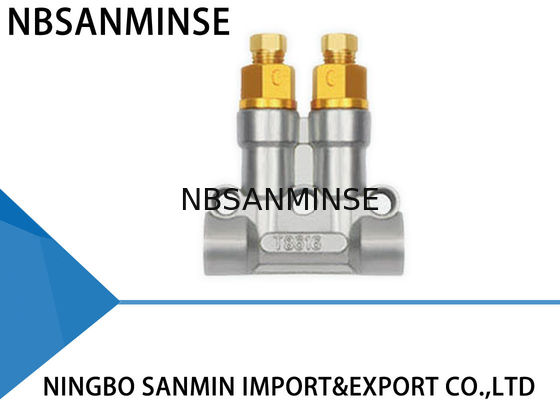

高性能の円滑油オイルのディストリビューター、タイプを弱める潤滑油のディストリビューターST86
性能および特徴
. 別名肯定的な変位、ピストンの潤滑ポンプ圧力オイルの測定によってピストンの測定で測定で潤滑油強制された圧力ポイントに次の仕事の準備で運転される圧力行為、最後、最後貯えられましたシステムが荷を下すことの後で屋内貯蔵オイルを再度可能にしたときに許可しました屋内を貯えられました
. システムは断続的な仕事でなければポンプはサポートでなければ荷を下す注油のなりません機能。
. 働く期間の潤滑ポンプ、測定オイル一度ただ、および間隔または位置の測定は変位へ影響ではないです
. 正確な測定、速い行為、妨げる物がないオイルの排出オイルのリバース フローを防ぐ逆止弁
注意
. オイルの排出の指定（A、B、C、DおよびE）は、ST86各オイルの出口の排出の量的で薄い油圧のタイプ ディストリビューターの標準3オイルの出口ST8617Cのような同じ、0.1Lの各オイルの排出の容積です
. 別の出口オイルの排出の容積の必要性がそれから順序左から右へ（図に示すように）示せばオイルの排出のタイプ（例）の各出口を
. それがオイルのディストリビューターなら、モデルの後のZと
| プロジェクト | オイルの出口の数 | オイルの使用 | 働き圧力（Mpa） | 評価される排出（mL/times） | 印を付けて下さい※に | 寸法を測って下さい（mm） | |||||||||
| L | d | A | B | H | H1 | D | D1 | a | S | ||||||
| モデル | |||||||||||||||
| ST8615 ※ | 1 | 薄いオイル | 1.0~2.0 | 0.03 0.06 0.10 0.16 | B C D | / | / | / | / | 48 | 7 | / | M10X1 | / | 14 |
| ST8616 ※ | 2 | 36 | 3-Φ5.5 | 46 | 13.5 | 43 | 10 | Φ16 | 17 | / | |||||
| ST8617 ※ | 3 | 17 | 2-Φ5.5 | 63 | |||||||||||
| ST8619 ※ | 4 | 34 | 80 | ||||||||||||
| ST8618 ※ | 5 | 51 | 97 | ||||||||||||
| ST8621 ※ | 1 | 0.10 0.20 0.40 0.60 | B C D | / | / | / | / | 57 | 7.5 | / | M12X1.25 | / | 16 | ||
| ST8622 ※ | 2 | / | Φ6 | 46 | 17 | 56 | 8 | Φ18 | 17 | / | |||||
| ST8623 ※ | 3 | 17 | 2-Φ6 | 63 | |||||||||||
| ST8620 ※ | 4 | 34 | 80 | ||||||||||||
| ST8624 ※ | 5 | 51 | 97 | ||||||||||||
| ST8625 ※ | 1 | 0.20 0.40 0.60 1.00 1.50 | B C D E | / | / | / | / | 76 | 7.5 | / | / | 21 | |||
| ST8626 ※ | 2 | / | Φ6 | 50 | 16 | 67 | 9 | Φ18 | 21 | / | |||||
| ST8627 ※ | 3 | 21 | 2-Φ6 | 71 | |||||||||||
| ST8628 ※ | 5 | 63 | 113 | ||||||||||||
| ST8615 ※ Z | 1 | LithlumベースのグリースNLG10,00か000 | 2.5~4.0 | 0.03 0.06 0.10 0.16 | AZ BZ CZ DZ | / | / | / | / | 48 | 7 | / | M10X1 | / | 14 |
| ST8616 ※ Z | 2 | 36 | 3-Φ5.5 | 46 | 13.5 | 43 | 10 | Φ16 | 17 | / | |||||
| ST8617 ※ Z | 3 | 17 | 2-Φ5.5 | 63 | |||||||||||
| ST8619 ※ Z | 4 | 34 | 80 | ||||||||||||
| ST8618 ※ Z | 5 | 51 | 97 | ||||||||||||
| ST8621 ※ Z | 1 | 0.10 0.20 0.40 0.60 | AZ BZ CZ DZ | / | / | / | / | 57 | 7.5 | / | M12X1.25 | / | 16 | ||
| ST8622 ※ Z | 2 | / | Φ6 | 46 | 17 | 56 | 8 | Φ18 | 17 | / | |||||
| ST8623 ※ Z | 3 | 17 | 2-Φ6 | 63 | |||||||||||
| ST8620 ※ Z | 4 | 34 | 80 | ||||||||||||
| ST8624 ※ Z | 5 | 51 | 97 | ||||||||||||
| ST8625 ※ Z | 1 | 0.20 0.40 0.60 1.00 1.50 | AZ BZ CZ DZ EZ | / | / | / | / | 76 | 7.5 | / | / | 21 | |||
| ST8626 ※ Z | 2 | / | Φ6 | 50 | 16 | 67 | 9 | Φ18 | 21 | 1 | |||||
| ST8627 ※ Z | 3 | 21 | 2-Φ6 | 71 | |||||||||||
| ST8628 ※ Z | 5 | 63 | 113 | ||||||||||||
