商品の詳細:
|
| サイズ: | 1、2、3、7 | 流体: | 空気（非潤滑油） |
|---|---|---|---|
| 温度: | 0から60 ℃ | クッション: | なし /ラバーバンパー |
| ボアサイズ: | φ6、φ8、φ10、φ12 | 接続口径: | M3×0。 5 / m5×0。 8 |
| ハイライト: | SMCの空気シリンダー,導かれた空気シリンダー |
||

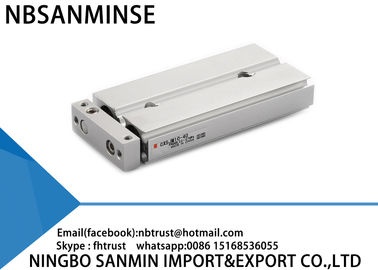

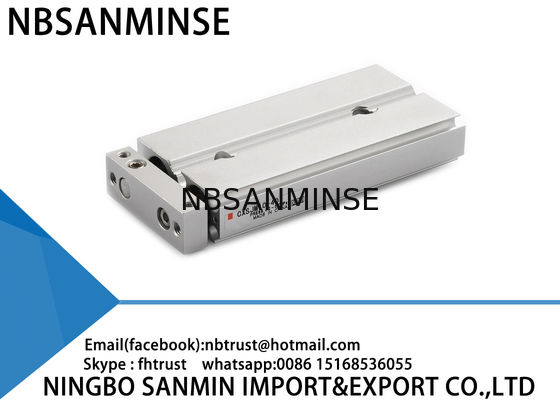

CXSJ コンパクトデュアルロッドエアシリンダー なし / ゴムバンパー クッション 環境に優しい
1: 各製品と完全なシリーズの空圧製品の様々なスタイル。
2: 迅速な発送のための大量在庫。
3: 競争力のある価格で高品質。
4: サンプル注文と少量注文は受け付けます。
5: お客様の特別なご要望に応じてカスタマイズ。
6: 無料の製品情報を提供します。
7: 信頼性の高い品質保証と積極的なアフターサービス
8: 1年間の品質保証
9: ina@pneuhydr.com 経由のテクニカルサポート
仕様
| ボアサイズ (mm) | 6 | 10 | 15 | 20 | 25 | 32 |
| 流体 | 空気 (無潤滑) | |||||
| 耐圧 | 1.05MPa | |||||
| 最高使用圧力 | 0.7MPa | |||||
| 最低使用圧力 | 0.15MPa | 0.1MPa | 0.05MPa | |||
| 周囲温度と流体温度 | -10～60℃ (凍結しないこと) | |||||
| ピストン速度 | 30～800 mm/s | 30～700 mm/s | 30～600mm/s | |||
| クッション | 両端にゴムバンパー | |||||
| ストローク調整範囲 | 標準ストローク比で0～-5 mm | |||||
| ポートサイズ | M3×0.5 | M5×0.8 | RC(NPT,FF)1/8 | |||
| 許容運動エネルギー | 0.016J | 0.064J | 0.095J | 0.17J | 0.27J | 0.32J |
標準ストローク
(mm)
| モデル | 標準ストローク | 製造可能ストローク範囲 |
| CXSJ 6 | 10, 20, 30, 40, 50 | 60～100 |
| CXSJ 10 | 10, 20, 30, 40, 50, 75 | 80～150 |
| CXSJ 15 | 10, 20, 30, 40, 50, 75, 100 | 110～150 |
| CXSJ 20, 25, 32 | 110～200 |
理論出力
(N)
|
ボアサイズ (mm) |
ロッドサイズ (mm) |
作動方向 | ピストン面積 (mm²) | 作動圧力 (MPa) | |||||||
| 0.1 | 0.15 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| CXSJ 6 | 4 | OUT | 56 | - | 8.4 | 11.2 | 16.8 | 22.4 | 28.0 | 33.6 | 39.2 |
| IN | 31 | - | 4.6 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 21.7 | ||
| CXSJ 10 | 6 | OUT | 157 | 15.7 | - | 31.4 | 47.1 | 62.8 | 78.5 | 94.2 | 110 |
| IN | 100 | 10.0 | - | 20.0 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | ||
| CXSJ 15 | 8 | OUT | 353 | 35.3 | - | 70.6 | 106 | 141 | 177 | 212 | 247 |
| IN | 252 | 25.2 | - | 50.4 | 75.6 | 101 | 126 | 151 | 176 | ||
| CXSJ 20 | 10 | OUT | 628 | 62.8 | - | 126 | 188 | 251 | 314 | 377 | 440 |
| IN | 471 | 47.1 | - | 94.2 | 141 | 188 | 236 | 283 | 330 | ||
| CXSJ 25 | 12 | OUT | 982 | 98.2 | - | 196 | 295 | 393 | 491 | 589 | 687 |
| IN | 756 | 75.6 | - | 151 | 227 | 302 | 378 | 454 | 529 | ||
| CXSJ 32 | 16 | OUT | 1608 | 161 | - | 322 | 482 | 643 | 804 | 965 | 1126 |
| IN | 1206 | 121 | - | 241 | 362 | 482 | 603 | 724 | 844 | ||
当社の製品は高品質で12ヶ月保証、Paypal支払いもサポートしています。
Q: 無料サンプルを提供してもらえますか？
A: はい、 ただし製品によります。 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055
Q: あなたのビジネススコープは何ですか？
A: 私たちのビジネススコープはフルコンテナの輸出業者向け自動化部品のサービス、および販売エアシリンダー、空気源処理装置、電磁弁、エアバルブ、モーター駆動バルブ、 真鍮バルブ、油圧バルブ、油圧シリンダー、 エアとオイル フィッティング、圧力計 などです。
Q:どのような種類の製品を製造できますか？A: ステンレス鋼、
真鍮、アルミニウムの材料加工を様々な種類で行えます。 高圧バルブ/電磁弁/電動 バルブ/ 水バルブ/空圧バルブ /エアシリンダー/油圧バルブ/油圧アキュムレータ製品などです。Q: 製品を私たちのロゴとブランドで製造できますか？A: はい、もちろんです。長年OEMサプライヤーとしてプロフェッショナルに製造しています。ただし、可能な場合は許可証をいただく必要があります。Q: オリジナルの有名な空圧・油圧・計測機器ブランド商品を提供できますか？
A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどを供給できます。
Q:
保証はありますか？
A: はい、通常製品は1年間の品質保証が付いています。
高温環境対策 A:
Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けるほど内側と外側のスレッドがきつくなります。シールはスレッドの変形によって達成され、通常はシーラントまたはテープを併用してシール効果を高めます。
Gスレッドは非シール接続に使用される円筒形のストレートパイプです。PTスレッドはスレッド自体の変形とシールに依存する円錐形のチューブです。NPTも60度の歯形角を持つ円錐形のチューブで、主に北米で使用されています。
Q: 圧力単位 (MPa、bar、psi、kg/cm²) を変換するにはどうすればよいですか？ A: 1MPa=10bar≒145psi≒10kg
Q: 電磁弁コイルの焼損の一般的な原因は何ですか？
A: 不適切な電圧と周波数、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、
環境
高温、重度の振動など。
Q:高温または極低温環境での空圧部品で注意すべき点は何ですか？ 注力ポイント
高温環境対策 極低温環境対策
| シール材 | フッ素ゴム、PTFE | 低温ニトリルゴム、シリコーンゴム、ポリウレタン |
| 潤滑 | 高温合成グリース (低揮発性) | 低温グリース (低流動点、低粘度) |
| 空気供給処理 | 冷却強化、効率的な水分除去 | 超低露点乾燥 (冷凍+吸着式)、ヒートトレーシング |
| 金属部品 | 膨張クリアランスを確保 | 低温靭性のある材料を選択し、低温収縮による漏れを防ぐ |
| 制御部品 | 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、低温結露防止 |
| 設置 | 熱源から離し、断熱板を追加 | 風雪への露出を避け、断熱材で覆う |
