商品の詳細:
|
| 流体: | 空気 | アクション: | 二重演技 |
|---|---|---|---|
| 配管ポートサイズ: | M5×0.8 | 最低圧力: | 0.15mpa / 0.06mpa / 0.05mpa |
| ピストンスピード: | 50〜500 mm / s | 潤滑: | 非潤滑油 |
| ハイライト: | SMCの空気シリンダー,導かれた空気シリンダー |
||

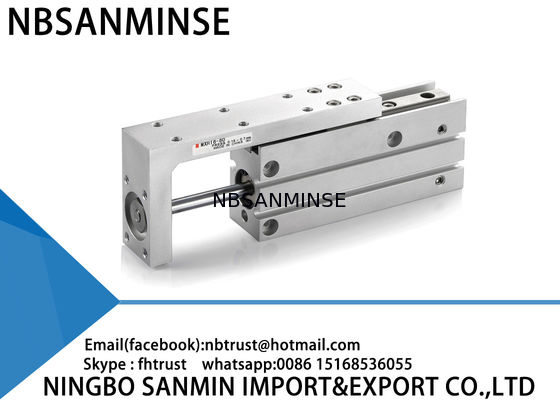

MXH スライド SMC 空圧シリンダー 高信頼性 0.15MPa / 0.06MPa 最低圧力
1: 各製品と完全なシリーズの空圧製品の様々なスタイル。
2: 大量の在庫で迅速な発送。
3: 競争力のある価格で高品質。
4: サンプル注文と少量注文は受け付けます。
5: お客様の特別なご要望に応じてカスタマイズ。
6: 無料の製品情報を提供します。
7: 信頼性の高い品質保証と積極的なアフターサービス
8: 1年間の品質保証
9: 技術サポートは ina@pneuhydr.com まで
仕様
| ボアサイズ (mm) | 6 | 10 | 16 | 20 |
| 流体 | 空気 | |||
| 作動 | 複動 | |||
| 配管ポートサイズ | M5×0.8 | |||
| 最低作動圧力 | 0.15MPa | 0.06MPa | 0.05MPa | |
| 最高作動圧力 | 0.7MPa | |||
| 耐圧 | 1.05MPa | |||
| 周囲および流体温度 |
オートスイッチなし: -10 ～ 70℃ (凍結なし) オートスイッチあり: -10 ～ 60℃ (凍結なし) |
|||
| ピストン速度 | 50 ～ 500 mm/s | |||
| 許容運動エネルギー (J) | 0.0125 | 0.025 | 0.05 | 0.1 |
| 金属部品 | 無潤滑 | |||
| クッション | 両端にゴムバンパー | |||
| ストローク長公差 |
+1.0 0 |
|||
標準ストローク
| ボアサイズ (mm) | 標準ストローク (mm) |
| 6,10,16,20 | 5,10,15,20,25,30,40,50,60 |
注) 中間ストロークは「受注生産」モデル (-XC19) で対応可能です。
理論出力
(N)
|
ボアサイズ (mm) |
ロッドサイズ (mm) |
作動 方向 |
ピストン面積 (mm²) |
作動圧力 (MPa) | ||
| 0.3 | 0.5 | 0.7 | ||||
| 6 | 3 | OUT | 28 | 8 | 14 | 19 |
| IN | 21 | 6 | 10 | 14 | ||
| 10 | 4 | OUT | 78 | 23 | 39 | 55 |
| IN | 66 | 19 | 33 | 46 | ||
| 16 | 6 | OUT | 201 | 60 | 101 | 141 |
| IN | 172 | 51 | 86 | 121 | ||
| 20 | 8 | OUT | 314 | 94 | 157 | 220 |
| IN | 264 | 79 | 132 | 185 | ||
重量
(g)
| モデル | ストローク (mm) | ||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |
| MXH6 | 61 | 66 | 75 | 80 | 88 | 93 | 107 | 120 | 134 |
| MXH10 | 104 | 112 | 125 | 133 | 146 | 153 | 174 | 195 | 216 |
| MXH16 | 194 | 204 | 222 | 232 | 250 | 260 | 288 | 316 | 343 |
| MXH20 | 352 | 369 | 400 | 417 | 448 | 466 | 514 | 562 | 610 |
当社の製品は高品質で12ヶ月保証、Paypal支払いもサポートしています。
Q: 無料サンプルを提供してもらえますか？
A: はい、 ただし製品によります。 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055
Q: あなたのビジネススコープは何ですか？
A: 私たちのビジネススコープは、フルコンテナの輸出用自動化部品のサービス、およびエアシリンダー、エアソース処理、電磁弁、エアバルブ、モーターバルブ、 真鍮バルブ、油圧バルブ、油圧シリンダー、 空気と油 フィッティング、圧力計 などです。
Q: どのような種類の製品を作成できますか？A: ステンレス鋼、真鍮、アルミニウムの
材料加工を数多く作成できます。高圧 バルブ/電磁弁/電動バルブ/ 水バルブ/空圧バルブ/ エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: 製品を私たちのロゴとブランドで作成できますか？A: はい、もちろんです。長年OEMサプライヤーとしてプロフェッショナルに製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q: オリジナルの有名な空圧・油圧・計測ブランド品を提供できますか？A: はい、Festo、Smc、Ckd、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。
Q: 保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
Q: コネクタは英国またはメートル法ですか？ PT、NPT、Gスレッドの違いは何ですか？
A:
フッ素ゴム、PTFE Gスレッドは非シール接続に使用される円筒形のストレートパイプです。PTスレッドはねじ自体の変形とシールに依存する円錐形チューブです。NPTも60度の歯形角を持つ円錐形チューブで、主に北米で使用されています。
Q: 圧力単位の変換方法：MPa、bar、psi、kg/cm²？
A: 1MPa=10bar≒145psi≒10kg
Q: 電磁弁コイルの焼損の一般的な原因は何ですか？ A: 電圧とHzの誤り、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、
環境
高温、重度の振動など。
Q: 高温または極低温環境での空圧部品について注意すべき点は何ですか？
注視点
高温環境対策極低温環境対策 シール
フッ素ゴム、PTFE 低温ニトリル、シリコーンゴム、ポリウレタン
| 潤滑 | 高温合成グリース（低揮発性） | 低温グリース（低温流動点、低粘度） |
| 給気処理 | 冷却強化、効率的な水分除去 | 超低温露点乾燥（冷凍+吸着式）、ヒートトレーシング |
| 金属部品 | 膨張クリアランスを確保 | 低温靭性のある材料を選択し、低温収縮による漏れを防ぐ |
| 制御部品 | 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、低温結露の防止 |
| 設置 | 熱源から離し、断熱板を追加 | 風雪への露出を避け、断熱材で包む |
