商品の詳細:
|
| メディア: | ガス | インストール: | 任意の位置 |
|---|---|---|---|
| IP定格: | IP66 | 制御モード: | 単一電気制御 |
| 空気接続: | 1/2Gパイプタイプ | パワーレベル: | 3.5W |
はじめに:

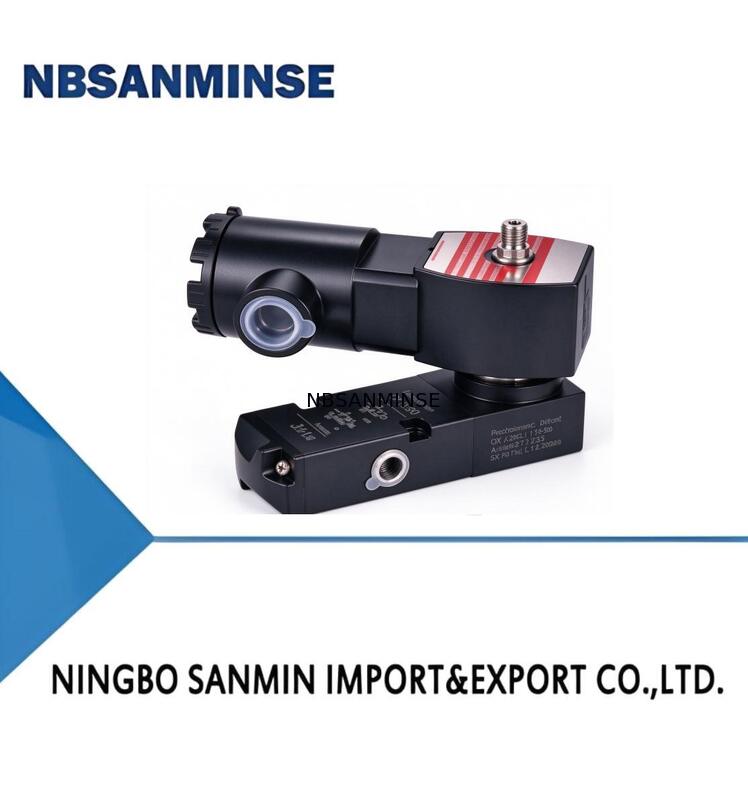

LV600シリーズ電磁弁は、ほとんどのプロセス生産において、空気圧制御弁およびピストンアクチュエータと組み合わせて使用するのに適しています。この場合、電磁弁は補助的な機能しか果たしませんが、非常に重要です。特にプロセス生産チェーンでは、電磁弁はガス源の故障がプロセス弁の開閉状態を制御するなど、非常に重要な役割を果たします。プロセス生産の安全性が弁の作動を要求する場合、そのほとんどは電磁弁によって制御される必要があります。石油、天然ガス、化学産業で広く使用されており、産業オートメーション制御システムの高速応答および高頻度サービス寿命のアプリケーション要件も満たすことができます。
特徴:
IEC61508機能安全規格準拠、TÜV認証安全度水準SIL3
シングルおよびデュアルソレノイド構造
静的シーリング設計
本質安全防爆コイル
低消費電力オプションあり
ソレノイドオペレータは自由方向または4つの固定方向
マニュアルオペレータあり
外部/内部パイロットあり
ねじ込みポート接続およびNAMURインターフェース
機能:
![]()
![]()
技術仕様
| 項目 | シングルコイル/デュアルコイル |
| パイロットカテゴリ | 内部/外部パイロット |
| 媒体 | ガス |
| 周囲温度範囲 | -60詳細については製品データシートを参照してください。][-20℃詳細については製品データシートを参照してください。 |
| 媒体温度 | -60詳細については製品データシートを参照してください。][-20℃詳細については製品データシートを参照してください。 |
| 作動圧力差 | 29~145 psi (2.0~10 bar) |
| 流量係数 | 1.11Cv (1.06m³/h, 592K/min) - 1/4" 3.85Cv (3.30m³/h, 555.00K/min) - 1/2" |
| 弁構造 | スプール構造またはジャケット構造 |
| ボディ材質 | アルミニウム/ステンレス鋼 |
| 適用環境 | 屋内/屋外 |
| 設置 | 任意の位置 |
| IP定格 | IP66 |
| 防爆認証 | Ex db IC T6 Gb Ex mb tb IIIC T80詳細については製品データシートを参照してください。 |
ソレノイドオペレータ:
| 絶縁クラス | ワット定格消費電力 | |
| DCワット | ACワット | |
| (VA) VA保持 | ||
| H | 1.8~6.5W | 1.8~4W |
| 標準電圧 | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBA PSFCA SC N 14NG 3 P 1 ST • 24VDC
| 製品シリーズ | DLV600 | LV600 |
| 弁本体形状と材質 | PBA | パイロットタイプアルミニウム合金材質 |
| PBS | パイロットタイプステンレス鋼材質 | |
| コイルカテゴリ | PSFCA | アルミニウム製ジャンクションボックス(ポッティングシール付き) |
| PSFCS | ステンレス鋼製ジャンクションボックス(ポッティングシール付き) | |
| 制御モード | sc | シングル電気制御 |
| DC | ダブル電気制御 | |
| 電気インターフェース | N | 1/2"NPT |
| G | 1/2"G | |
| 14NG | M20*1.5 | |
| エア接続 | 14NG | 1/4"NPTパイプタイプ |
| 14NN | 1/4"NPT Namurタイプ | |
| 38NG | 3/8"NPTパイプタイプ | |
| 38NN | 3/8"NPT Namurタイプ | |
| 12NG | 1/2"NPTパイプタイプ | |
| 12NN | 1/2"NPT Namurタイプ | |
| 14GB | 1/4Gパイプタイプ | |
| 14GB | 1/4G Namurタイプ | |
| 38GB | 3/8Gパイプタイプ | |
| 38GB | 3/8G Namurタイプ | |
| 12GG | 1/2Gパイプタイプ | |
| 12GB | 1/2G Namurタイプ | |
| 機能タイプ | 3 | 3ポート2ポジション |
| 5 | 5ポート2ポジション | |
| 35 | 5/3圧力センター | |
| 35E | 5/3排気センター | |
| 35C | 5/3クローズドセンター | |
| 電力レベル | P | 3.5W |
| LP | <3W | |
| マニュアルオペレータ | 1 | マニュアル操作なし |
| 2 | マニュアル操作あり | |
| 温度 | ST | [-20℃詳細については製品データシートを参照してください。][-20℃詳細については製品データシートを参照してください。OL詳細については製品データシートを参照してください。特殊オプションもご用意しております。詳細については製品データシートを参照してください。 |
| * | ご要望に応じた特殊仕様詳細については製品データシートを参照してください。特殊オプションもご用意しております。詳細については製品データシートを参照してください。24VAC詳細については製品データシートを参照してください。特殊オプションもご用意しております。詳細については製品データシートを参照してください。 | |
