商品の詳細:
|
| 電圧: | DC24V | パワーレベル: | 3.5W~6W |
|---|---|---|---|
| 機能タイプ: | 5/3エキゾーストセンター | 空気接続: | 3/8Gパイプタイプ |
| インストール: | 任意の位置 | メディア: | 空気/不活性ガス |
はじめに:

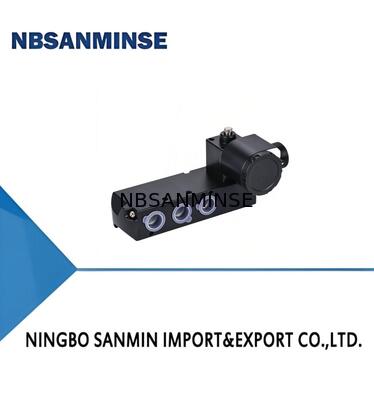

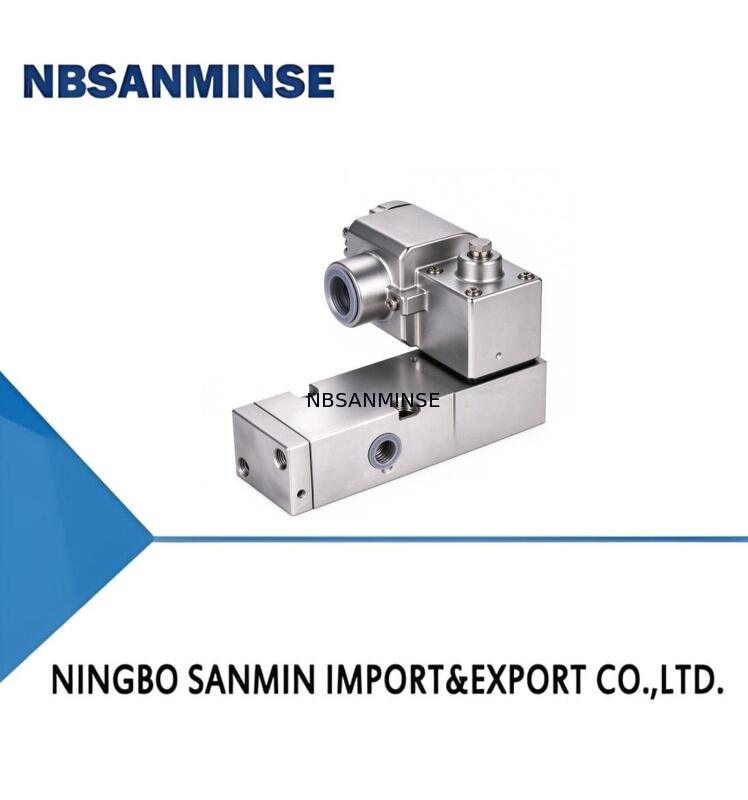

LV600シリーズ電磁弁は、ほとんどのプロセス生産において、空気圧制御弁およびピストンアクチュエータと組み合わせて使用するのに適しています。この場合、電磁弁は補助的な機能しか果たしませんが、非常に重要です。特にプロセス生産チェーンにおいて、電磁弁は非常に重要な役割を果たします。例えば、ガス源が故障した場合や、プロセス生産の安全性がバルブの作動を要求する場合、そのほとんどは電磁弁によって制御される必要があります。石油、天然ガス、化学工業で広く使用されており、産業オートメーション制御システムの高速応答および高頻度サービス寿命のアプリケーション要件も満たすことができます。
特徴:
IEC61508機能安全規格準拠、TÜV認証安全度水準SIL3
シングルおよびデュアルソレノイド構造
静的シーリング設計
防爆Ex d認証
低消費電力オプションあり
ソレノイドオペレータの方向は自由または4つの固定方向
手動オペレータあり
外部/内部パイロットあり
ねじ込みポート接続およびNAMURインターフェース
機能:
![]()
技術仕様:
| 項目 | シングル電子制御/デュアル電子制御 |
| パイロットカテゴリ | パイロットタイプ |
| 媒体 | 空気/不活性ガス |
| 周囲温度範囲 | -60110VDC ~ 60110VDC |
| 媒体温度 | -60℃~nbsp;60110VDC |
| 作動圧力差 | 29~145 psi (2.0~10 bar) |
| 流量係数 | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| バルブ構造 | スプール構造またはジャケット構造 |
| ボディ材質 | アルミニウム/ステンレス鋼 |
| 適用環境 | 屋内/屋外 |
| 設置 | 任意の位置 |
| IP定格 | IP65 |
| 防爆承認 |
ソレノイドオペレータ:
| 絶縁クラス | ワット定格消費電力 | |
| DCワット | ACワット | |
| (VA) VA保持 | ||
| F | 3~6.5W | 2.5~6.5W |
| 標準電圧 | 24V,36V,48V,110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBS DFDS SC N 14NB 5 P 1 ST * 24VDC:
| 製品シリーズ | LV600 | シリーズLV600 |
| バルブボディ形状と材質 | DFDA | ダブルチャンバー防爆アルミニウム合金 |
| DFDS | ダブルチャンバー防爆ステンレス鋼 | |
| コイルカテゴリ | FDA | 防爆アルミニウム合金 |
| FDS | 防爆ステンレス鋼 | |
| 制御モード | SC | シングル電気制御 |
| DC | ダブル電気制御 | |
| 電気インターフェース | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| エア接続 | 14NG | 1/4NPTパイプタイプ |
| 12NG | 1/2NPTパイプタイプ | |
| 38NG | 3/8NPTパイプタイプ | |
| 14G | 1/4Gパイプタイプ | |
| 12G | 1/2Gパイプタイプ | |
| 38G | 3/8Gパイプタイプ | |
| 14NB | 1/4NPT Namurタイプ | |
| 14GB | 1/4G Namurタイプ | |
| 12NB | 1/2NPT Namurタイプ | |
| 12GB | 1/2G Namurタイプ | |
| 38NB | 3/8NPT Namurタイプ | |
| 38GB | 3/8G Namurタイプ | |
| 機能タイプ | 3 | 3ポート2ポジション |
| 5 | 5ポート2ポジション | |
| 35P | 5/3圧力センター | |
| 35C | 5/3クローズドセンター | |
| 35E | 5/3排気センター | |
| 電力レベル | P | 3.5W~6W |
| LP | <3W | |
| 手動オペレータ | P | 手動操作なし |
| 温度 | ST | (-20110VDC~+60℃)110VDC220VAC |
| ℃~+60 | ℃)110VDC24VDC110VDC220VAC | |
| * | リクエストによる特殊仕様110VDC24VDC110VDC220VAC | |
| 特殊オプションも利用可能です。 | 詳細については製品データシートを参照してください。 | |
