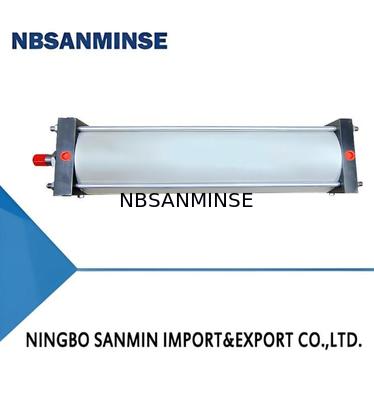

10A-2 空気圧シリンダー ISO ボア φ125、φ160、φ200、φ250 ヘビービッグシリンダー

I. 特徴

1. 装置の寸法はISO (国際標準) に準拠しています.
2. 油のない (油で潤滑したオプション) 潤滑は油ガス汚染を避け,油霧潤滑剤は省略できます.
3. 主要部品は高品質の炭素鋼で 頑丈で耐久性があり 厳しい条件下で作業するのに適しています

II. グラフィックシンボルと外観

III モデル

IV.主要技術パラメータ

1. シリンダー孔: Φ125, Φ160, Φ200, Φ250 (mm)
2. クッションストローク: 20, 23, 23, 25 (mm)
3. 最大ストローク: 2000mm
4. 作業圧力範囲: 1~10bar
5. 試料圧: 15bar
6. 動作速度範囲: 50~700mm/s
7. 動作温度範囲: -25 ~ +80°C (非凍結条件下)
8. 作業介質: 精製された圧縮空気
9. 潤滑:不要 (油で潤滑するオプション)

V. 図面と設置の寸法

1. 基本型 (SD型) ISO

VI. 棒端アクセサリーの輪郭と寸法

• T型 (単体ラグ接続棒)
•
• Y型 (ピン付きのフォーク型接続棒)
•
•
