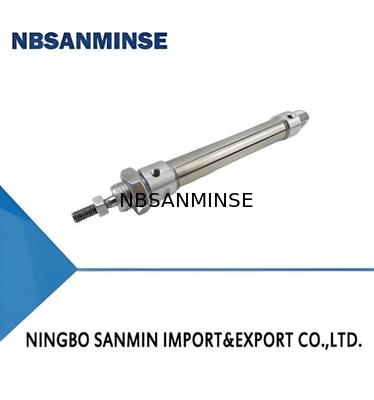

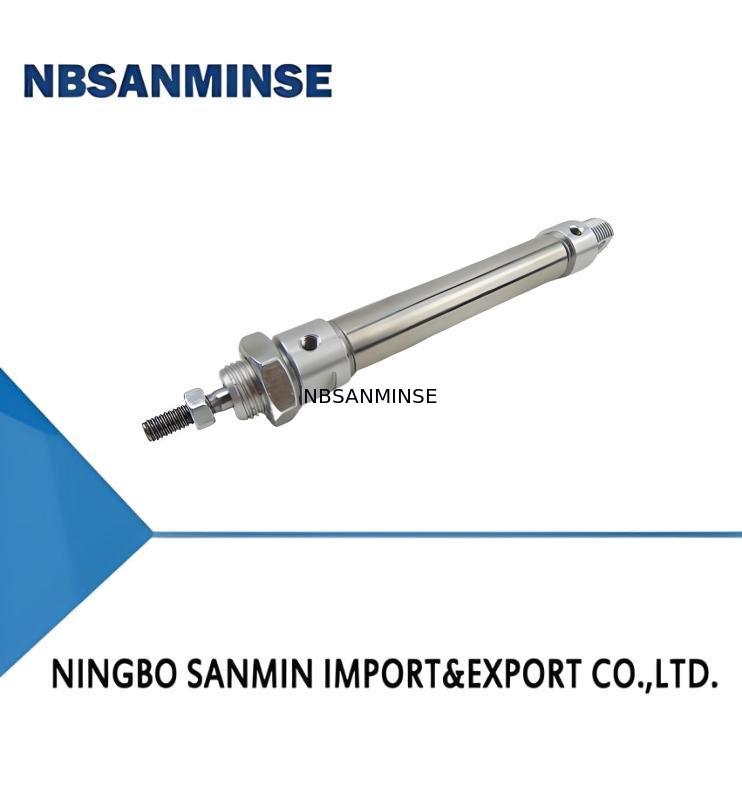

商品の詳細:
|
| クッショニングフォーム: | クッションのパッド | 証明圧力: | 15(バール) |
|---|---|---|---|
| 動作温度: | -25 ～ +80(℃) | 石油供給: | 不要 |
| 動作速度: | 50～500(mm/s) | 材料: | ステンレス鋼 |
| ハイライト: | 10Y-1型 パネウマティックエアシリンダー,15 バー 圧力 防空 氣筒,クッションパッド クッション用気圧シリンダー |
||
1.部品はアルミニウム合金製で、軽量・小型です。シリンダーバレル内穴はハードアルマイト処理されており、特に耐摩耗性に優れ、長寿命です。
2.取り付け寸法はISO（国際規格）に準拠しています。
3.無給油（有給油も可能）潤滑で、油・ガス汚染を回避し、オイルミスト潤滑器を省略できます。
II. モデル
| ① | シリンダーモデル | 詳細はシリンダー性能表を参照 | |||
| ② | 取り付け形式 | 詳細は次ページ図を参照 | |||
| ⑤ | 後部カバー形式 | 詳細は次ページ図を参照 | |||
| コード | S | P | K | ||
| 名称 | 基本タイプ | アキシャルポート | FD-13RV | ||
| ⑥ | バルブ作動モード | A:通電時プッシュ型 | |||
| B:通電時プル型 | |||||
| ⑦ | バルブ作動電圧 | 5:AC220V 50HZ | |||
| 8:DC24V | |||||
| ⑧ | スイッチモデル | 詳細はスイッチ性能表を参照 | |||
| コード | K | H | |||
| 名称 | FD-03R | FD-13RV | |||
| ⑨ | スイッチ数 | ||||
| ⑩ | ロッドエンド接続アクセサリー | 詳細は次ページ図を参照 | |||
III. 図記号と外観
IV. 主な技術パラメータ
1.シリンダーの主な技術パラメータ
| 種類 | 標準タイプ | スイッチ付きタイプ | バルブ付きタイプ | バルブ・スイッチ付きタイプ |
| モデル | 10Y-1 | 10Y-1R | 10Y-1V | 10Y-1K |
| シリンダーボア(mm) | φ8,Φ10,Φ12,Φ16,Φ20,φ25,中32,Φ40,φ50 | 中20,Φ25,中32,中40,φ50 | ||
| 最大ストローク(mm) | Φ8,Φ10:200;Φ12,Φ16:300;Φ20,Φ25:400;φ32:500;Φ40:600;φ50:800 | |||
| 最大ストローク(mm) | 制限なし | 37 | 制限なし | 37 |
| 作動圧力範囲 (bar) | Φ8~16:1～10;Φ20~φ50:0.5～10 | 1.5～10 | ||
| 耐圧 (bar) | 15 | |||
| 作動速度範囲(mm/s) | Φ8~16:50～500;20~50:50～700 | 50~500 | ||
| 作動温度範囲(℃) | -25～+80(凍結しない条件) | |||
| 作動媒体 | 乾燥・清浄な圧縮空気 | |||
| クッション形式 | クッションパッド | |||
| オイル供給 | 不要（有給油も可能） | |||
| モデル | FD-03R | FD-13RV |
| 作動電圧範囲 | 5~240V DC/AC | 5~240V DC/AC |
| 作動電流範囲 | 100mA(最大) | 500mA |
| 最大接点容量 | 10W(最大) | 10W(最大) |
| 漏れ電流 | 0 | なし |
| 表示灯 | 赤色LED | 黄色LED |
| 作動時間 | ||
| 復帰時間 | ||
| 耐衝撃性 | 30G | 30G |
注記:
① スイッチFD-03RはボアΦ8～Φ50のシリンダーに適用可能です。
② FD-13RVはボアΦ8～Φ50のシリンダーに適用可能です。
③ バルブの主な技術パラメータについては、10Y-2シリーズシリンダーの関連バルブ表を参照してください。
Q: 無料サンプルを提供してもらえますか？
A: はい、 ただし製品によります。 お問い合わせください。 ina@pneuhydr.com またはWhatsApp 0086 15168536055
Q: あなたの事業範囲は何ですか？
A: 私たちの事業範囲は、輸出業者向け自動化部品のサービス（コンテナ単位）、およびエアシリンダー、空気源処理装置、電磁弁、エアバルブ、モーターバルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、 エア・オイルフィッティング、圧力計などです。
Q: どのような製品を作れますか？A: ステンレス鋼、真鍮、アルミニウム
の材料加工など、多くの種類の製品を作ることができます。高圧 バルブ/電磁弁/電動バルブ/ 水バルブ/空圧バルブ/ エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: 製品を私たちのロゴとブランドで作ることはできますか？A: はい、もちろんです。長年のOEMサプライヤーとしてプロフェッショナルに製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q:オリジナルの有名な空圧・油圧機器ブランド製品を提供できますか？A: はい、Festo、Smc、Ckd、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。
Q: 保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
Q: コネクタは英国またはメートル法ですか？PT、NPT、Gねじの違いは何ですか？
A:
フッ素ゴム、PTFE Gねじは非シール接続に使用される円筒形ストレートパイプです。PTねじはねじ自体の変形とシールに依存する円錐形チューブです。NPTも円錐形チューブで、歯形角は60度で、主に北米で使用されています。
Q: 圧力単位（MPa、bar、psi、kg/cm ²）の変換方法は？
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの焼損の一般的な原因は何ですか？ A:不適切な電圧とHz、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、
環境
高温、重度の振動など。
Q: 高温または極寒環境下での空圧部品について注意すべき点は何ですか？
注力ポイント
高温環境対策極寒環境対策 シール材
フッ素ゴム、PTFE 低温ニトリルゴム、シリコーンゴム、ポリウレタン
| 潤滑 | 高温合成グリース（低揮発性） | 低温グリース（低流動点、低粘度） |
| 空気供給処理 | 冷却強化、効率的な水分除去 | 超低温露点乾燥（冷凍＋吸着式）、ヒートトレース |
| 金属部品 | 膨張クリアランスを確保 | 低温靭性のある材料を選択し、低温収縮による漏れを防ぐ |
| 制御部品 | 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、低温結露防止 |
| 設置 | 熱源から離し、断熱板を追加 | 風雪への露出を避け、断熱材で覆う |
