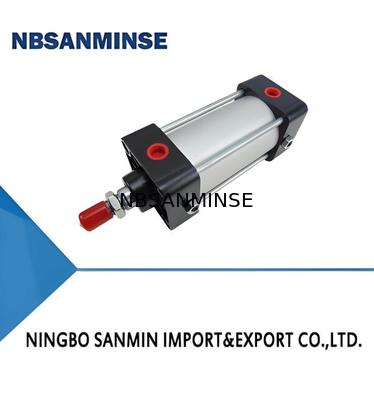

商品の詳細:
|
| 証明圧力: | 15(バール) | 作動媒体: | 空気、乾燥空気 |
|---|---|---|---|
| 潤滑: | 不要 | クッションストローク: | 20（mm） |
| 材料: | アルミニウム | 衝撃耐性: | 30G |
| ハイライト: | 15bar 防圧電磁弁,乾燥空気の動作中気弁,ISO マウント寸法 パネウマティックソレノイドバルブ |
||

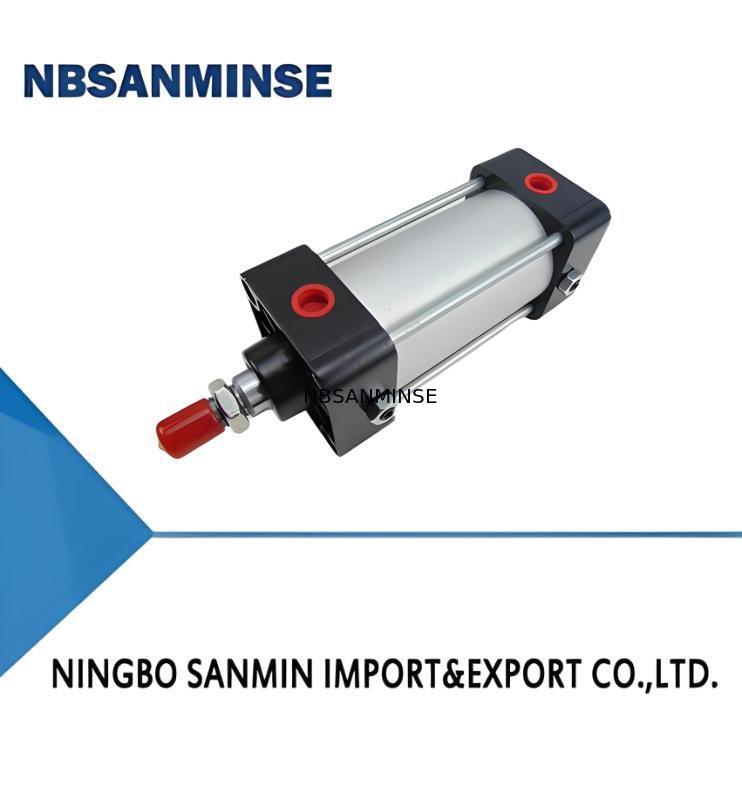

標準型
スイッチでタイプする
バルブ付きタイプ
バルブとスイッチのタイプ
| ポイント | 記述 |
| 1シリンダーモデル | |
| 2 設置形態:次のページの図を参照 | |
| 3シリンダー穴:下記の表を参照 | |
| 4シリンダーストローク:下記の表を参照 | |
| 5スイッチモード | |
| コード | 名前 |
| J | FD-21R |
| H | FD-19RV |
| L について | FD-43RV |
| 6 スイッチ数 | |
| 7 バルブ動作モード | |
| シングルソレノイド | 二重ソレノイド |
| A: エネルギー付押しタイプ | D:自律型 |
| C: 3 ポジションの閉ざされたセンタータイプ | |
| B:電力をかける引力型 | E: 3 位置の排気センタータイプ |
| P: 3 ポジション 圧力センター タイプ | |
| 8 バルブの稼働電圧 | 5:AC 220V 50HZ 8DC 24V |
| 9 接続フォーム | 次のページの図を見てください |
| コメント | FD-19RVは φ32~φ125 FD-43RVは φ160~φ200 |
II. グラフィックシンボルと外観
標準型
スイッチでタイプする
バルブ装備型 - 動力状態のプッシュ型
バルブ装備型 - 3位置閉ざされたセンター型
バルブ付きタイプ
バルブ装備型 - 動力状態で引くタイプ
バルブ装備型 - 3 位置の排気センター型
バルブとスイッチのタイプ
バルブ搭載型 - 自律型
バルブ装備型 - 3位置圧力センター型
1主な部品はアルミニウム合金製なので重量も軽い.
シリンダー壁は硬いアノード酸化を受け,特に耐磨性があり,長寿を保証します.
2設置寸法はISO (国際標準化機関) に準拠しています.
3油なしの潤滑法 (油潤滑法も利用可能)
油ガス汚染を回避し,油霧潤滑剤の必要性をなくします.
4種類と仕様も多様です
スイッチとバルブ付きの組み合わせシリンダーは利用できます.
管路の時間を節約し メンテナンスと操作を容易にする
| パラメータ | 10A-5 (標準型) 10A-5R (スイッチ付き型) | 10A-5V (バルブ付きタイプ) 10A-5K (バルブとスイッチ付きタイプ) | |||||||||||||||||
| シリンダー穴 D (mm) | Φ32 | ①40φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 | Φ250 | Φ32 | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 | |
| 最大走行量 S (mm) | 500 | 800 | 1000 | 1500 | 500 | 800 | 1000 | 1500 | |||||||||||
| 動作圧力範囲 (バー) | 0.5ほら10 | 1.5ほら8 | |||||||||||||||||
| 試料圧 (バー) | 15 | 12 | |||||||||||||||||
| 動作速度範囲 (mm/sec) | 50ほら700 | 50ほら500 | |||||||||||||||||
| 動作温度範囲 (°C) | -25歳ほら+80 (非凍結条件下) | -25歳ほら+80 (非凍結条件下) | |||||||||||||||||
| 作業環境 | 空気,乾燥した空気 | ||||||||||||||||||
| 潤滑剤 | 必要ない (オイル潤滑はオプション) | ||||||||||||||||||
| クッション | 両側 に 調整 できる 枕 | ||||||||||||||||||
| クッション・ストローク (mm) | 20 | 25 | 28 | 30 | 20 | 25 | 28 | ||||||||||||
| 設置 | シリンダーモデル | 10A-5R | 10A-5V | 10A-5K | |||||||||||||||
| 最小走行量 (mm) - TCマウント | ①32~φ125 | 125 | 75 | 125 | |||||||||||||||
| ①160〜Φ200 | 120 | 165 | 165 | ||||||||||||||||
| 最小走行量 (mm) - 他の固定装置 | Φ32~φ125 | 30 | 50 | 50 | |||||||||||||||
| ①160〜Φ200 | 110 | 165 | 165 | ||||||||||||||||
1. スイッチを設置したタイプのシリンダーの中央位置にスイッチを設置するときは,
最大シリンダーの速度が300mm/sec以内に
リレーなどの負荷の応答速度が一致し,動作が良好であるようにします.
2スイッチは負荷で使わなければなりません.そうでなければ,電源への直接接続により,スイッチは燃え尽きます.
3. スイッチ付き型シリンダーの最小走行が上記の表で指定された値未満である場合,
輸入スイッチを設置できます.注文時にモデルの後ろに"輸入スイッチ"を入れると,追加料金になります.
2バルブの主要技術パラメータ
| マーク | A について | B について | D | C について | E について | P | |||||
| タイプ | シングルソレノイド | 二重ソレノイド | |||||||||
| 2 ポジション | 3 ポジション | ||||||||||
| 押すタイプ | 電源が充電されたときの引き寄せタイプ | 自動運転型 | 閉ざされたセンタータイプ | 排気センターのタイプ | 圧力センタータイプ | ||||||
| 定位電圧 | AC 220V 50HZ | ||||||||||
| DC 24V | |||||||||||
| 許容される電圧変動 | ±10% | ||||||||||
| バルブ付きシリンダーの穴 (mm) | Φ32,①40,φ50,Φ63,Φ80,Φ100,Φ125 | φ160,Φ200,Φ250 | |||||||||
| 入力電流 | AC220V | 45mA | 100mA | ||||||||
| 保持電流 | AC220V | 34mA | 75mA | ||||||||
| DC24V | 295mA | 300mA | |||||||||
| 電力消費量 | AC220V | 7.5VA | 16.5VA | ||||||||
| DC24V | 7W | 7.2W | |||||||||
| 隔熱クラス | B について | ||||||||||
| 作業環境 | 空気,乾燥した空気 | ||||||||||
| 潤滑剤 | 必要ない (オイル潤滑はオプション) | ||||||||||
| 動作圧力範囲 | 1.5ほら8bar | ||||||||||
| 証明圧力 | 12バー | ||||||||||
3スイッチの主な技術パラメータ
| マーク | J | H | L について | ||||||||
| モデル (1,5mの柔軟ケーブル) | FD-21R | (Φ32?? 125) FD-19RV | (φ160~200) FD-43RV | ||||||||
| 稼働電圧範囲 | 5~240V DC/AC | 5~240V DC/AC | |||||||||
| 稼働電流範囲 | 100mA (最大) | 1000mA | |||||||||
| 最大接触容量 | 10W (最大) | 50W (最大) | |||||||||
| 流出電流 | 0 | 0 | |||||||||
| 指示灯 | 赤色LED | 黄色いLED | |||||||||
| 操作時間 | |||||||||||
| リリース時間 | |||||||||||
| 衝撃耐性 | 30G | 30G | |||||||||
| 動作温度範囲 | -10 〜 +70°C (非凍結条件下) | ||||||||||
| 貯蔵温度範囲 | -20 〜 +80°C (非凍結条件下) | ||||||||||
| 適用される負荷 | シーケンサー ミニリレー,サブミニリレー | ミニリレー,一般リレー,ミニソレノイドコイル,指示灯とシーケンサー | |||||||||
1.SD (基本型)
10A-5V (バルブ付きタイプ)
1Φ160シリンダーがTCまたはTCCマウントの場合,VT=180.
2.シリンダの設置寸法は,この表と10A-5シリーズシリンダのアクセサリーの寸法を参照して計算できます.
LA (水平足のマウント)
LB (軸足のマウント)
FA (フロントフラングマウント)
FB (バックフレンズマウント)
CA,CC (シングルラグマウント)
CB (ダブルラグマウント)
TC (センター・トランニオン・マウント)
CBB (ダブルラグ・ペデスタル・マウント)
TCC (トランニオン・ペデスタル・マウント)
VI. 連絡のフォーム
棒端フォークタイプ (RT-Y)
棒末棒ソケットタイプ (RT-CB)
棒末フォーク 棒タイプ (RY-T)
シングルラグフォークタイプ (HCA-Y)
シングルラグソケット型 (HCA-CB)
ストッドエンドフォークソケットタイプ (RY-CA)
双重ラグ棒型 (HCB-T)
2本ラグソケット型 (HCB-CA)
ストッドエンドフォークソケットタイプ (RY-CBB)
1. 関連する寸法については,10A-5シリーズシリンダーの配件の寸法表を参照してください.
2. TC (Center Trunnion Type) の中間トランニオンは,前端蓋と後端蓋の内側端面の間にあるシリンダーバレルの任意の位置に設置できます.
VII 付属品の寸法表
LA水平足の支架:
LB 軸足支架:
FA フロントフレンズ FB 後ろフレンズ
CA シングルラグ,CC シングルラグ:
CB ダブルラグ:
TC 中部トランニオン QTCI 前部トランニオン:
CBB シングルラグ・ペデスタル:
TCC トリニオン・ペデスタル
T シングルラグ接続棒Y フォーク型接続棒とピン
S 球状の単体ラグ接続棒F ユニバーサル・ジョイント・コネクション・スティール
1このシリンダーシリーズでは,バルブは,横たわって平らな方法で設置されています.
輸送や設置中に簡単に損傷を受けず,スペースも少なくなります
2このシリンダーシリーズの主要コンポーネントはアルミ合金ででき,軽量です.
円筒筒は硬いアノド酸化を受け,特に耐磨性があり,長寿です.
3このシリンダーシリーズのマウント寸法はISO (国際標準化機関) 規格に準拠しています.
4このシリンダーシリーズは油のない潤滑液で (油の潤滑液もオプション) 油と空気の汚染を回避し,潤滑液を省くことができます.
5このシリンダーシリーズのマウントアクセサリーは,10A-2シリンダーと同じです.
II. グラフィックシンボル:
バルブ装備型 - 動力状態のプッシュ型
バルブ装備型 - 動力状態で引くタイプ
バルブ搭載型 - 自律型
3 ポジション 閉ざされたセンタータイプ
3 位置の排気センタータイプ
3 ポジション 圧力センター タイプ
バルブとスイッチを備えたタイプ - エネルギー付け時のプッシュタイプ
III モデル表示方法:
バルブ搭載型
(FA)
| 設置 形式 | |||
| SD型 | 基本型 | LB型 | 足の支架タイプ |
| CAタイプ | シングルラグタイプ | TC型 | 前方シリンダー 中央トリニオン型 |
| CBタイプ | 双重ラグ型 | TCCタイプ | 前方シリンダー 中央トリニオン 脚台型 |
| CBBタイプ | 2本足台型 | TAタイプ | 前のトランニオン型 |
| HCA-CB型 | シングル・ダブル・ラグ型 | TACタイプ | 前向きのトランニオン・ペデスタル型 |
| FA型 | フロントフランジタイプ | 結核型 | 後ろのトランニオン型 |
| FB タイプ | 後部フレンズのタイプ | 結核型 | 後ろのトランニオン・ペデスタル型 |
125A: 5:
| 掘り込み直径 | 動作モード | バルブ電圧 | |||
| 32 | タイプA | 5 | AC220V | ||
| 40 | B型 | 8 | DC220V | ||
| 63 | タイプC | ||||
| 80 | タイプD | ||||
| 100 | タイプE | ||||
| 125 | タイプF | ||||
| 160 | |||||
Yさん
| 棒端接続フォーム | 基本型 |
| 単一のラグ 接続型ラグ | |
| Y | ピン型 Y フォーク型接続棒 |
| RY-T | RY-T ストッド 端フォーク ストッド タイプ |
| RT-Y | RTリッド・エンド・ストッド・フォークタイプ |
| 5 | SSフィーラルシングルラグ接続ラッドタイプ |
| F について | FUninersl 関節接続棒の種類 |
| RT-CB | RT-CB 棒末棒ソケットタイプ |
| RY-CA | RY-CA ロッドエンドフォークソケットタイプ |
| RY-CBB | RY-CBB ストッドエンドフォークソケットタイプ |
バルブとスイッチを備えたタイプ
(FA)
| 設置 形式 | |||
| SD型 | 基本型 | LB型 | 足の支架タイプ |
| CAタイプ | シングルラグタイプ | TC型 | 前方シリンダー 中央トリニオン型 |
| CBタイプ | 双重ラグ型 | TCCタイプ | 前方シリンダー 中央トリニオン 脚台型 |
| CBBタイプ | 2本足台型 | TAタイプ | 前のトランニオン型 |
| HCA-CB型 | シングル・ダブル・ラグ型 | TACタイプ | 前向きのトランニオン・ペデスタル型 |
| FA型 | フロントフランジタイプ | 結核型 | 後ろのトランニオン型 |
| FB タイプ | 後部フレンズのタイプ | 結核型 | 後ろのトランニオン・ペデスタル型 |
1.シリンダーの主要技術パラメータ
| シリンダー型 10A-5V (II) 10A-5V (II) | ||||||||
| シリンダー穴直径 (mm) | φ32 | φ40 | φ50 | φ63 | φ80 | φ100 | φ125 | φ160 |
| 最大走行量 (mm) | 500 | 800 | 1000 | |||||
| 動作圧力範囲 (バー) | 2〜8 | |||||||
| 試料圧 (バー) | 12 | |||||||
| 動作速度範囲 (mm/sec) | 50〜500 | |||||||
| 動作温度範囲 (°C) | -25~+80 (非凍結条件下) | |||||||
| 作業環境 | 清潔で乾燥し,潤滑された圧縮空気 | |||||||
| 潤滑剤 | 必要ない (潤滑はオプション) | |||||||
| クッション | 両側から調整可能なクッション | |||||||
| クッション・ストローク (mm) | 20 | 25 | 28 | |||||
上記の表の最大長を超えた場合でも,生産できます.しかし,信頼性の高い動作のために,負荷の性質に応じて,内部構造は別々に設計する必要があります.この場合,シリンダーの長さの定数はそれに応じて増加します.
| シンボル | A について | B について | C について | D | E について | F について | |
| バルブタイプ | シングルソレノイド制御 | 二重ソレノイド制御 | |||||
| 2/2 バルブ | 3/3 バルブ | ||||||
| 押すタイプ | 電源が充電されたときの引き寄せタイプ | 自動運転型 | 閉ざされたセンタータイプ | 排気センターのタイプ | 圧力センタータイプ | ||
| 定位電圧 | AC220V 50Hz | ||||||
| DC24V | |||||||
| 許容される電圧変動 | ±10% | ||||||
| バルブ搭載シリンダーの穴径 (mm) | φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ160 | ||||||
| スタート電流 | AC220V | 45mA | |||||
| DC24V | 350mA | ||||||
| 保持電流 | AC220V | 34mA | |||||
| DC24V | 295mA | ||||||
| 電力消費量 | AC220V | 7.5VA | |||||
| DC24V | 7W | ||||||
| 隔熱クラス | B について | ||||||
| 作業環境 | 清潔で乾燥し,潤滑された圧縮空気 | ||||||
| 潤滑剤 | 必要ない (潤滑はオプション) | ||||||
| 動作圧力範囲 | 2--8 (バー) | ||||||
| 試料圧 (バー) | 12bar | ||||||
| シンボル | J | H | L について | ||||
| モデル (1mケーブル) | FD-21R | (φ32--125) FD-19RV について | (φ160-200) FD-43RV | ||||
| 稼働電圧範囲 | 5-240V DC/AC | 5-240V DC/AC | |||||
| 稼働電流範囲 | 100mA (最大) | 1000mA (最大) | |||||
| 最大接触容量 | 10W (最大) | 50W (最大) | |||||
| 流出電流 | 0 | 0 | |||||
| 残留圧力低下 | 2.5V マックス@100mA DC | 1.8V マックス@1000mA DC | |||||
| 指示灯 | 赤色LED | 黄色いLED | |||||
| 操作時間 | ≤1msec | ≤1msec | |||||
| 回復 時間 | ≤1msec | ≤1msec | |||||
| 衝撃耐性 | 30G 30G | ||||||
| 動作温度範囲 | -10~+70°C (非凍結条件下) | ||||||
| 貯蔵温度範囲 | -20~+80°C (非凍結条件下) | ||||||
| 適用される負荷 | プログラム可能な論理制御器 (PLC),小型リレー,低功率電磁弁 | ||||||
| 保護クラス | IP67 | ||||||
V. 図面と設置の寸法:
バルブ装備型 - 動力状態のプッシュ型
バルブ装備型 - 動力状態で引くタイプ
バルブ搭載型 - 自律型
バルブ装備型 3/3バルブ
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
