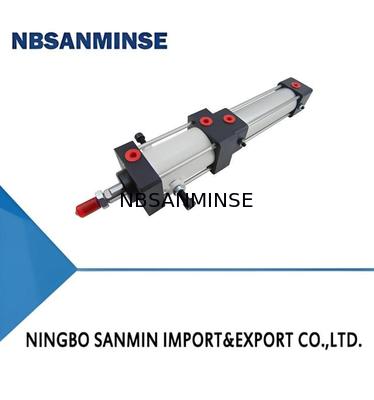

QGSJ ロッキング・シリンダー ロッキング・ストップ ストロックの真ん中の任意の位置

QGSJ ロッキング・シリンダー ロッキング・ストップ ストロックの真ん中の任意の位置
QGSJ ロッキング・シリンダー ロッキング・ストップ ストロックの真ん中の任意の位置

大画像 :  QGSJ ロッキング・シリンダー ロッキング・ストップ ストロックの真ん中の任意の位置

商品の詳細:
起源の場所: 中国
ブランド名: NBSANMINSE
証明: ISO9001
モデル番号: QGSJ
お支払配送条件:
最小注文数量: 10個
価格: 交渉可能
パッケージの詳細: 箱
受渡し時間: 5-30DAYS
支払条件: LC、T/T
供給の能力: 10000個
連絡先

QGSJ ロッキング・シリンダー ロッキング・ストップ ストロックの真ん中の任意の位置

説明
最大ストローク: 800(mm) ブレーキの方向: 双方向
圧力範囲: 3.5～10(bar) 中気温: -25 ～ +60 (℃)
動作速度: 50～300(mm/s) 材料: アルミニウム
ハイライト:

800mm 最大ストローク 氣動気筒

,

双方向ブレーキを誘導する気圧シリンダー

,

QGSJ モデル ロッキング シリンダー

I. 特長

  1. このシリーズは10A-5シリーズシリンダーの派生型であり、多くの部品が互換性があります。
  2. アルミニウム合金シリンダーバレルとエンドキャップを採用し、外観が美しく軽量です。
  3. ストロークの途中の任意の場所でロックと停止が可能で、高い再現性を実現します。
  4. 合理的なロック機構を採用しており、ロック力はピストンの移動方向とは無関係で、信頼性の高いロックを保証します。
  5. オイルフリー（オプションでオイル潤滑）潤滑により、油ガス汚染を回避し、オイルミスト潤滑器を省略できます。
II. 図記号
標準タイプ
QGSJ ロッキング・シリンダー ロッキング・ストップ ストロックの真ん中の任意の位置 0
スイッチ付きタイプ
QGSJ ロッキング・シリンダー ロッキング・ストップ ストロックの真ん中の任意の位置 1
III. 型式
標準タイプ
QGSJ ロッキング・シリンダー ロッキング・ストップ ストロックの真ん中の任意の位置 2
スイッチ付きタイプ
QGSJ ロッキング・シリンダー ロッキング・ストップ ストロックの真ん中の任意の位置 3




① シリンダー型式
②  取付形式 「V」項の注記を参照
③  シリンダー内径 以下の表を参照
④  シリンダーストローク 以下の表を参照
⑤ コード J H
 スイッチ型式 FD-21R FD-19RV
⑥ スイッチ数
⑦  接続アクセサリ 「V」項の注記を参照

IV. 主な技術パラメータ



シリンダー内径 (mm) Φ40 Φ50 Φ63 Φ80 Φ100
最大ストローク (mm) 800  1000
作動媒体 乾燥、清浄圧縮空気
使用圧力範囲 (bar) 3.5～10
作動媒体温度 (℃) -25～+60（非凍結状態）
作動速度範囲 (mm/s) 50～300
ブレーキ方向 双方向
ロック解除圧力 (bar) ≧3.5 ≧4 ≧4 ≧4.5 ≧4
繰り返し位置決め精度 (mm) ≦±2（最大速度および最大ハンドリング負荷時）
最大ハンドリング負荷 (kg) 34  53  85  138  215
  推力 (N) (η=0.8、P=5bar時) 502  769  1221  1970  3078
引張力 (N) (η=0.8、P=5bar時)  422  620  1072  1778  2886



V. 外形寸法と取付寸法

QGSJ ロッキング・シリンダー ロッキング・ストップ ストロックの真ん中の任意の位置 4

QGSJシリーズロックシリンダー外形図（基本型）
QGSJ ロッキング・シリンダー ロッキング・ストップ ストロックの真ん中の任意の位置 5
QGSJ ロッキング・シリンダー ロッキング・ストップ ストロックの真ん中の任意の位置 6
