商品の詳細:
|
| 圧縮: | 1。2（MPa） | 作業温度: | マックス。 +50℃ |
|---|---|---|---|
| シール: | EPDM fkm | オリフィス（mm）: | 15,20,25,32,40,50 |
| 納期: | 0.0.1～0.6MPaパイロットタイプ | ||
| ハイライト: | 最高+50℃作動温度空気圧ソレノイドバルブ,15mmオリフィスソレノイドバルブ,20mmオリフィス空気制御バルブ |
||
| 製品モデル | 2W15ZC | 2W20ZC | 2W25ZC | 2W32ZC | 2W40ZC | 2W50ZC | |
| 穴 (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| CV 価値 | 4 | 5.5 | 13 | 17 | 25 | 40 | |
| 液体介質 | 60%未満の硫酸,塩化水素酸と強いアルカリの任意の濃度 (詳細については,製造者にお問い合わせください) | ||||||
| 作業温度 | マックス. +95°C | ||||||
| 作業圧 | 0.01 ~ 0.6 (MPa)0 ~ 1.5 m 水柱の直接作用 | ||||||
| 圧縮強度 | 1.2 (MPa) | ||||||
| シール | ヴィトン,FKM | ||||||
| 電圧 | AC220V | 15W | 25W | スタート: 350W | |||
| メンテナンス:10W | |||||||
| DC24V | 15W | 25W | スタート: 85W | ||||
| メンテナンス: 25W | |||||||

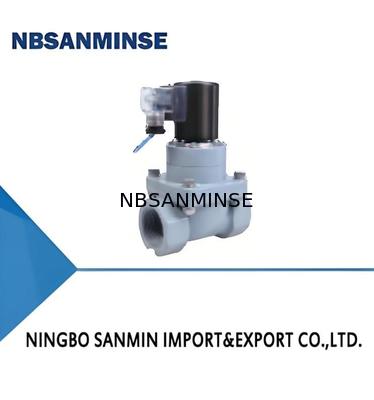

1.糸
| モデル | ポート | L について | H | W | C について | A について | K | D |
| 2W15ZC | G1/2 | 75 | 132 | 63.5 | 63.5 | 16 | 92 | Φ64 |
| 2W20ZC | G3/4 | 80 | 137 | 63.5 | 63.5 | 19 | 92 | Φ75 |
| 2W25ZC | G1 | 100 | 147 | 74 | 74 | 26 | 92 | Φ85 |
| 2W32ZC | G1-1/4 | 120 | 171 | 94 | 94 | 30 | 94 | Φ100 |
| 2W40ZC | G1-1/2 | 130 | 180 | 94 | 94 | 32.5 | 94 | Φ110 |
| 2W50ZC | G2 | 172 | 225 | 155 | 155 | 42 | 94 | Φ125 |

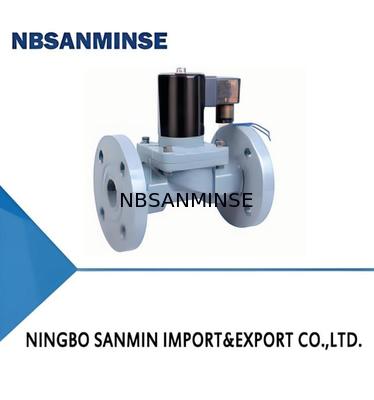

2.フレンジ
| 総寸法 (mm) | ||||||||
| モデル | ポート | L について | H | W | C について | A について | K | D |
| 2W15ZC-AF | DN15 フランジ | 108 | 132 | 63.5 | 63.5 | 16 | 92 | Φ64 |
| 2W20ZC-AF | DN20フレンズ | 125 | 137 | 63.5 | 63.5 | 19 | 92 | Φ75 |
| 2W25ZC- AF | DN25 フランジ | 152 | 147 | 74 | 74 | 26 | 92 | Φ85 |
| 2W32ZC-AF | DN32 フランジ | 183 | 171 | 94 | 94 | 30 | 94 | Φ100 |
| 2W40ZC-AF | DN40 フランジ | 201 | 180 | 94 | 94 | 32.5 | 94 | Φ110 |
| 2W50ZC-AF | DN50 フレンズ | 264 | 225 | 155 | 155 | 42 | 94 | Φ125 |
| 2W50-65ZC-AF | DN65 フランジ | 225 | 155 | 155 | 42 | 94 | Φ145 | |
3. ライブ接続 (ダブルオイル注文)
| 総寸法 (mm) | ||||||||
| モデル | ポート | L について | H | W | C について | A について | K | S |
| 2W15ZC-AH | DN15 活気関節 | 169 | 143 | 63.5 | 63.5 | 116 | 92 | 16.5 |
| 2W20ZC-AH | DN20 活気関節 | 198 | 149.5 | 63.5 | 63.5 | 118 | 92 | 19 |
| 2W25ZC- そうだ | DN25 活気関節 | 234 | 158 | 74 | 74 | 121 | 92 | 22.5 |
| 2W32ZC-AH | DN32 活気関節 | 272 | 184 | 94 | 94 | 141 | 94 | 26.5 |
| 2W40ZC-AH | DN40 活気関節 | 290 | 196.5 | 94 | 94 | 147.5 | 94 | 31.5 |
| 2W50ZC-AH | DN50 活気関節 | 360 | 242.5 | 155 | 155 | 183 | 94 | 38 |
| 2W50-65ZC-AH | DN65 活気関節 | 412 | 258 | 155 | 155 | 183 | 94 | 44 |
UPVC
PVCは,ビニル塩化物モノメア (VCM) の聚合によって形成される.PVCを固体添加物と混合すると,生じる製品はPVCと呼ばれ,硬質PVCとも呼ばれます.強い機械特性がある耐磨性,炎阻害性,良い電解性,そして優れた耐腐蝕性液体.
CPVC
CPVCは高分子塩素含有性のある高分子物質で,PVC分子を再び塩素化することによって生成されます.その平均塩素含有量は74%に達します.温度抵抗性が著しく高いUPVC に比べて,酸/アルカリ耐性,機械的強度も高い.さらに,より高い点火,低煙放出,低電気伝導性,優れた耐磨性がある.これらの特性により,工業用パイプフィッティングとバルブのための最適な材料になります.
PTFE (ポリテトラフッロエチレン)
ポリテトラフッロエチレン (PTFE) は,一般的に"プラスチックキング"として知られている.これはテトラフッロエチレンのポリメライゼーションによって形成されたポリマー化合物である.それは優れた化学的安定性を示している.耐腐食性PTFEは,ほとんど化学反応剤の影響を受けていない.例えば,PTFEは,化学反応剤の多くによってほとんど影響を受けない.濃縮硫酸 (98%) で煮ても重量と性能を維持する酸塩酸,塩化水酸,あるいは沸騰する水でさえも,ほとんどすべての溶媒に溶けない.
| PTFE | ||||
| UPVC CPVC ( テトラフルーロヒドラジン ) | ||||
| 硫酸 | <20% | R | R | R |
| 20%ほら60% | N | R | R | |
| 98% | R | R | R | |
| 塩化水素 酸性 | <15% | R | R | R |
| >15% | N | R | R | |
| <15% | R | R | R | |
| 水素酸塩 | 10%~30% | N | R | R |
| >30% | N | N | R | |
| アルカリ (水素,酸素 塩化ナトリウムなど) | <20% | R | R | R |
| >20% | N | R | R | |
| 液体の温度 | 50歳未満°C | 95歳未満°C | 120未満°C | |
| ソレノイド | バルブ電気バルブに対して | 比較的 | ||||
| 電磁気バルブ | 迅速な開閉 0. 1秒 動作 |
制御システムはシンプルです 電源が入った時に オンにして 電源を切ると切る 切れている (通常は閉ざされている) 電源をオフに,電源をオンに (通常はオン) |
外部寸法 洗練された軽量 |
バックプレッシャーに耐えられない | 汚れに敏感 | 高性能コスト比 |
|
モーター駆動 ボールチェック |
ゆっくりと開く/閉じる 10秒から30秒 |
制御システムはより複雑です バルブを開くと閉じる両方を電源で開ける必要があります |
大きさについて ヘビー級 |
双方向で 圧力ベアリング |
ストレート・フロー・チャネル 一般 汚れは |
高い |
| 2W | 25 | ZP | -Aさん |
| 仕様コード | ラトゥス・レクトム | 材料の質 | 設計のシリアル番号 |
| 2W:第2ラウンドのプロ2人 | UBV8 | ||
| Z | K | F について | AC220 |
| 直接作用する:Z | 通常開いている :K | フレンズ :F について | 電圧 |
| パイロット:空白 | 通常閉ざし:空白 | 生体関節: H |
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
