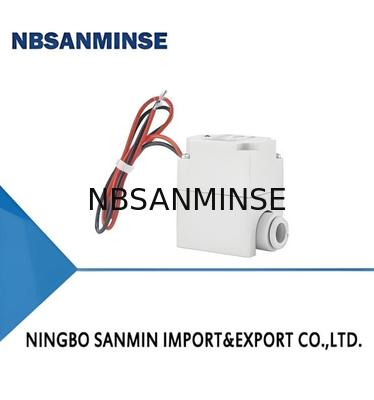

商品の詳細:
|
| 材料: | アルミニウム | 定数波動量: | AC100V 50/60Hz |
|---|---|---|---|
| プレッシャー: | 1.0Mpa | メディア: | ガス、水、空気、油、蒸気 |
| 構造: | コントロール、パイロット | 本体材質: | アルミニウム |
| 力: | 空気ソレノイド | 応用: | 産業用、自動化機器 |
| ハイライト: | 2 port solenoid valve for dry air,pilot operated solenoid valve,pneumatic solenoid valve with warranty |
||
| VQ | 2 | 1 | A | 1 | 1 | |
| シリーズ/オリフィス径 | バルブタイプ | コイル電圧 | ||||
| 2:VQ20 | A:単体 | 1 | AC100V50/60Hz | |||
| 3:VQ30 | M:マニホールド用 | 2 | AC200V50/60Hz | |||
| 3 | AC110V50/60Hz | |||||
| 5 | DC24V | |||||
| 6 | DC12V | |||||
| 9 | その他 | |||||
| G | □ | C6 | |||
| 電気的接続 | 電気回路 | ポートサイズ | |||
| G:グロメット | 記号 | DC電圧 | AC電圧 | C6 | φ6用ワンタッチ継手 |
| Y:DIN端子 | なし |
省エネ回路付 (サージ電圧保護回路付) |
全波整流回路付 (サージ電圧保護回路付) |
C8 | φ8用ワンタッチ継手 |
| YO:DIN端子（非接続） | Z |
省エネ回路付 (ライト/サージ電圧保護回路付) |
全波整流回路付 (ライト/サージ電圧保護回路付) |
C10 | φ10用ワンタッチ継手 |
| H | 高速応答タイプ (省エネ、ライト/サージ 電圧保護回路なし) |
C12 | φ12用ワンタッチ継手 | ||
| 英国規格 | 国内規格 | 呼び径 | 外ねじ外径 (mm) | 内ねじ内径 (mm) |
|---|---|---|---|---|
| G1/8 | 1分 | DN6 | 9.5±0.2 | 8.8±0.2 |
| G1/4 | 2分 | DN8 | 12.5±0.3 | 11.5±0.3 |
| G3/8 | 3分 | DN10 | 16.2±0.3 | 15.3±0.3 |
| G1/2 | 4分 | DN15 | 20.3±0.3 | 19.5±0.3 |
| G3/4 | 6分 | DN20 | 25.7±0.5 | 24±0.5 |
| G1 | 1寸 | DN25 | 32.5±0.5 | 30.5±0.5 |
| G1-1/4 | 1.2寸 | DN32 | 41.3±0.5 | 39.5±0.5 |
| G1-1/2 | 1.5寸 | DN40 | 47.8±0.5 | 46.6±0.5 |
| G2 | 2寸 | DN50 | 59.6±0.5 |
| 標準仕様 | VQ20 | VQ30 | |
|---|---|---|---|
| multirow{10}{*}{バルブ仕様} | シリーズ | VQ20 | VQ30 |
| バルブ構造 | multicolumn{2}{c}{パイロット操作形2方弁} | ||
| 使用流体 | multicolumn{2}{c}{空気、不活性ガス (注1)} | ||
| 使用周囲温度・流体温度 | multicolumn{2}{c}{-10～50℃ (注2)} | ||
| 冷却強化、効率的な水分除去 | multicolumn{2}{c}{不要} | ||
| 手動操作 | multicolumn{2}{c}{ロック機構付 (工具必要) (注3)} | ||
| 耐衝撃性・耐振動性 | multicolumn{2}{c}{150 / 30m/s² (注4)} | ||
| 保護構造 | multicolumn{2}{c}{防塵 (注5)} | ||
| 内部漏れ (cm³/min) | multicolumn{2}{c}{15以下} | ||
| 外部漏れ (cm³/min) | multicolumn{2}{c}{15以下} | ||
| 取付方法 | multicolumn{2}{c}{自由 | ||
| 質量 | 46g | 80g | |
| multirow{6}{*}{電気仕様} | 定格コイル電圧 | multicolumn{2}{c}{DC12V, DC24V, AC100V, AC110V, AC200V} | |
| 許容電圧変動 | multicolumn{2}{c}{定格電圧の±10%以内} | ||
| コイル絶縁階級 | multicolumn{2}{c}{B種相当 | ||
| multirow{3}{*}{消費電力} | DC (省エネ回路付) | multicolumn{2}{c}{始動時: 2.9W, 保持時: 0.6W} | |
| DC (省エネ回路なし) | multicolumn{2}{c}{2.9W | ||
| AC | multicolumn{2}{c}{2VA | ||
| リード線引出方法 | multicolumn{2}{c}{直出しタイプ、DINソケットタイプ |
| 特性仕様 | VQ20 | VQ30 | ||||
|---|---|---|---|---|---|---|
| multirow{4}{*}{流量特性} | シリーズ | multicolumn{2}{c}{VQ20 | multicolumn{2}{c}{VQ30 | |||
| ポートサイズ | φ6 | φ8 | φ10 | φ12 | ||
| [(dm³/(s・bar))] | 1.4 | 1.5 | 2.8 | 3.0 | ||
| 0.23 | 0.42 | 0.42 | 0.37 | |||
| 0.33 | 0.39 | 0.80 | 0.81 | |||
| multicolumn{3}{l}{最小作動差圧} | multicolumn{4}{c}{0.01MPa (注3)} | |||||
| multicolumn{3}{l}{最大作動差圧} | multicolumn{2}{c}{0.6MPa | multicolumn{2}{c}{0.5MPa | ||||
| multirow{3}{*}{応答時間 (注1)} | 電気回路 | 省エネ回路付 | 高速応答タイプ (注2) | 省エネ回路付 | 高速応答タイプ (注2) | |
| ON | 10ms以下 | 7ms以下 | 25ms以下 | 20ms以下 | ||
| OFF | 15ms以下 | 5ms以下 | 15ms以下 | 5ms以下 |
Q: 無料サンプルを提供していただけますか？
A: はい、 製品によりますが、 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055
Q: あなたのビジネススコープは何ですか？
A: 私たちのビジネススコープは、自動化部品の輸出業者としてフルコンテナサービスを提供し、エアシリンダー、エアソース処理、電磁弁、エアバルブ、モーターバルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、 エア・オイル継手圧力計などです。
Q: どのような製品を作ることができますか？A: ステンレス鋼、真鍮、アルミニウム
材料加工の多くの種類を作ることができます。高圧 バルブ/電磁弁/電動バルブ/ 水バルブ/空圧バルブ/ エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: 製品を私たちのロゴとブランドで作ることはできますか？A: はい、もちろんです。OEMサプライヤーとして長年、専門的に製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q: 元の有名な空圧・油圧、計装ブランド品を提供できますか？A: はい、Festo、Smc、Ckd、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどを供給できます。
Q:
保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
Q: コネクタは英国またはメートル法ですか？PT、NPT、Gスレッドの違いは何ですか？
極低温環境対策 Gスレッドは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内外のねじがどんどんきつくなります。ねじの変形によってシールが達成され、通常はシーラントまたはテープと組み合わせて使用してシール効果を高めます。
Gスレッドは非シール接続に使用される円筒形のストレートパイプです。PTスレッドはねじ自体の変形とシールに依存する円錐形のチューブです。NPTも60度の歯形角を持つ円錐形のチューブで、主に北米で使用されています。
Q: 圧力単位（MPa、bar、psi、kg/cm²）の変換方法は？
A: 1MPa=10bar≒145psi≒10kg Q: 電磁弁コイルの焼損の一般的な原因は何ですか？
A: 電圧とHzの間違い、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、
環境
高温、重度の振動など。
Q:
高温または極低温環境での空圧部品について注意すべき点は何ですか？注力ポイント 高温環境対策
極低温環境対策 シール材
| フッ素ゴム、PTFE | 低温ニトリルゴム、シリコーンゴム、ポリウレタン | 潤滑 |
| 高温合成グリース（低揮発性） | 低温グリース（低温流動点、低粘度） | 空気供給処理 |
| 冷却強化、効率的な水分除去 | 超低露点乾燥（冷凍＋吸着式）、ヒートトレーシング | 金属部品 |
| 膨張クリアランスを確保 | 低温靭性のある材料を選択し、低温収縮による漏れを防ぐ | 制御部品 |
| 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、低温結露防止 | 設置 |
| 熱源から離し、断熱板を追加 | 風雪への露出を避け、断熱材で覆う | |
