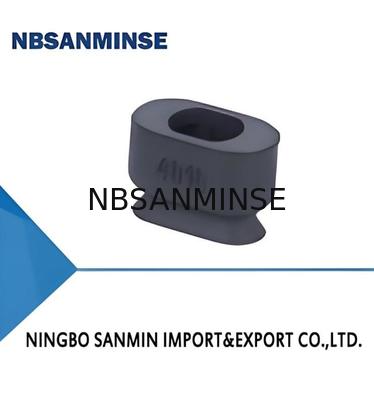

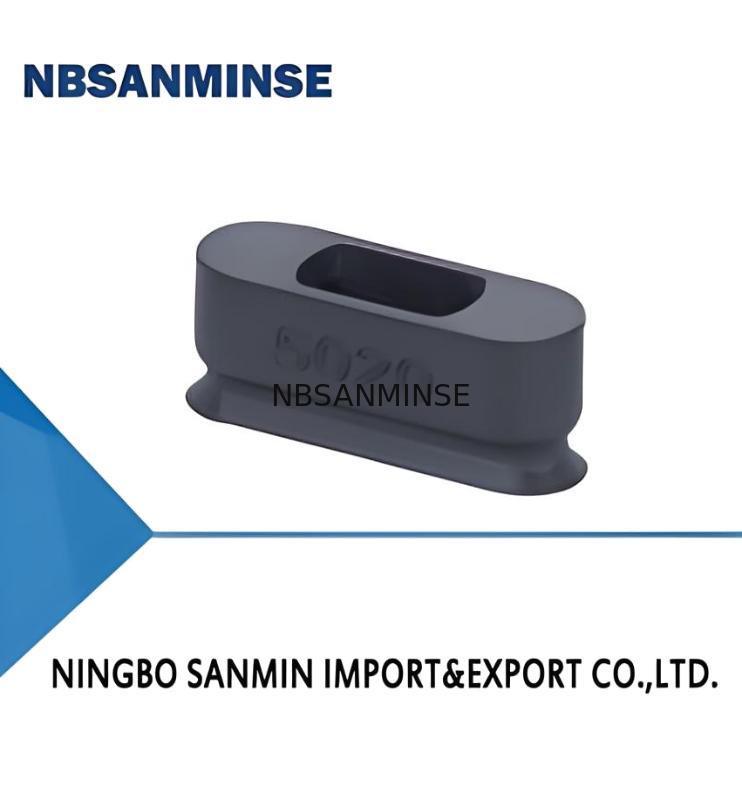

SAOシリーズ円形フラット吸い込みカップ

最小注文数量 :	100PCS	パッケージの詳細 :	プラスチック袋
受渡し時間 :	5-30days	供給の能力 :	10000個

起源の場所:	中国	ブランド名:	NBSANMINSE
モデル番号:	SAO3.5×7

詳細情報
引力 N:	0.9	内容積 cm³:	<0>
工材の曲線半径 mm:	6	推薦されたホース・ダイア mm:	4
素材と硬度 55:	N-NBR

製品の説明

特徴

◇ 楕円と平らな構造

◇ 導電性材料あり

◇ さまざまなサイズがあります

利点

◇ 小型サイズ、大きな吸引力、細長いワークの取り扱いに適しています

◇ 静電気を優しく放電し、ワークの損傷を防ぎます

◇ さまざまなサイズと形状のワークに適しています

アプリケーション

◇ 平らな表面を持つ細長いワークの取り扱い

◇ 電子部品の取り扱い

◇ 導電性材料は3C業界に適しています

構造

◇ 摩耗部品の交換が容易な分割構造

◇ 垂直真空ポート（1）、取り付け用オスネジ

技術的パラメータ

引張

力	N 内側体積	cm³ 最小曲線半径	のワーク mm 重量個	推奨ホース	直径 mm MPQ 個	SAO3.5×7 0.9
<0.1	10	1.2	4	10	◇ 注：試験真空レベル-60kPa、滑らかで清潔な表面のワーク。上記の引張力のデータは、安全率を考慮せずに算出されています。データは、ワークの表面によって異なる場合があります。真空ホースの長さはできるだけ短くすることをお勧めします。最大2m。	寸法（mm）
<0.1	7	1.2	4	10	◇ 注：試験真空レベル-60kPa、滑らかで清潔な表面のワーク。上記の引張力のデータは、安全率を考慮せずに算出されています。データは、ワークの表面によって異なる場合があります。真空ホースの長さはできるだけ短くすることをお勧めします。最大2m。	寸法（mm）
<0.1	9	1.2	4	10	◇ 注：試験真空レベル-60kPa、滑らかで清潔な表面のワーク。上記の引張力のデータは、安全率を考慮せずに算出されています。データは、ワークの表面によって異なる場合があります。真空ホースの長さはできるだけ短くすることをお勧めします。最大2m。	寸法（mm）
<0.1	13	1.2	4	10	◇ 注：試験真空レベル-60kPa、滑らかで清潔な表面のワーク。上記の引張力のデータは、安全率を考慮せずに算出されています。データは、ワークの表面によって異なる場合があります。真空ホースの長さはできるだけ短くすることをお勧めします。最大2m。	寸法（mm）
<0.1	8	1.2	4	10	◇ 注：試験真空レベル-60kPa、滑らかで清潔な表面のワーク。上記の引張力のデータは、安全率を考慮せずに算出されています。データは、ワークの表面によって異なる場合があります。真空ホースの長さはできるだけ短くすることをお勧めします。最大2m。	寸法（mm）
<0.1	11	1.2	4	10	◇ 注：試験真空レベル-60kPa、滑らかで清潔な表面のワーク。上記の引張力のデータは、安全率を考慮せずに算出されています。データは、ワークの表面によって異なる場合があります。真空ホースの長さはできるだけ短くすることをお勧めします。最大2m。	寸法（mm）
<0.1	14	1.2	4	10	◇ 注：試験真空レベル-60kPa、滑らかで清潔な表面のワーク。上記の引張力のデータは、安全率を考慮せずに算出されています。データは、ワークの表面によって異なる場合があります。真空ホースの長さはできるだけ短くすることをお勧めします。最大2m。	寸法（mm）
<0.1	10	1.2	4	10	◇ 注：試験真空レベル-60kPa、滑らかで清潔な表面のワーク。上記の引張力のデータは、安全率を考慮せずに算出されています。データは、ワークの表面によって異なる場合があります。真空ホースの長さはできるだけ短くすることをお勧めします。最大2m。	寸法（mm）
<0.1	8	1.2	4	10	◇ 注：試験真空レベル-60kPa、滑らかで清潔な表面のワーク。上記の引張力のデータは、安全率を考慮せずに算出されています。データは、ワークの表面によって異なる場合があります。真空ホースの長さはできるだけ短くすることをお勧めします。最大2m。	寸法（mm）
<0.1	10	1.2	寸法（mm）	10	◇ 注：試験真空レベル-60kPa、滑らかで清潔な表面のワーク。上記の引張力のデータは、安全率を考慮せずに算出されています。データは、ワークの表面によって異なる場合があります。真空ホースの長さはできるだけ短くすることをお勧めします。最大2m。	寸法（mm）
<0.1	14	1.2	4	10	◇ 注：試験真空レベル-60kPa、滑らかで清潔な表面のワーク。上記の引張力のデータは、安全率を考慮せずに算出されています。データは、ワークの表面によって異なる場合があります。真空ホースの長さはできるだけ短くすることをお勧めします。最大2m。	寸法（mm）
0.1	18	1.3	4	10	◇ 注：試験真空レベル-60kPa、滑らかで清潔な表面のワーク。上記の引張力のデータは、安全率を考慮せずに算出されています。データは、ワークの表面によって異なる場合があります。真空ホースの長さはできるだけ短くすることをお勧めします。最大2m。	寸法（mm）

寸法（mm）

◇ 注：寸法公差はGBT 3672.1-2002-1 M3ゴム製品の寸法公差規格に準拠しています

◇ 吸盤用プラグインフィッティング

◇ 垂直真空ポート（1）、取り付け用オスネジ

◇ 側面真空ポート、取り付け用オスおよびメスネジ

注文方法

◇ 吸盤の選択については、87ページを参照してください

選択

ねじ

M-オス

ねじ SAO3.5×7□-LA4-M5F ねじ SAO3.5×7□-LA4-M5F		SAO3.5×7□-LA6-M5M SAO3.5×7□-LA4-M5F
SAO3.5×7□-LA6-M5F	SAO3.5×7□-M5F	SAO4×10□-LA4-M5M	SAO4×10□-LA6-M5M	SAO4×10□-LA4-M5F
SAO4×10□-LA6-M5F	SAO4×10□-M5F	SAO5×10□-LA4-M5M	SAO5×10□-LA6-M5M	SAO5×10□-LA4-M5F
SAO5×10□-LA6-M5F	SAO5×10□-M5F	SAO6×10□-LA4-M5M	SAO6×10□-LA6-M5M	SAO6×10□-LA4-M5F
SAO6×10□-LA6-M5F	SAO6×10□-M5F	SAO4×20□-LA4-M5M	SAO4×20□-LA6-M5M	SAO4×20□-LA4-M5F
SAO4×20□-LA6-M5F	SAO4×20□-M5F	SAO5×20□-LA4-M5M	SAO5×20□-LA6-M5M	SAO5×20□-LA4-M5F
SAO5×20□-LA6-M5F	SAO5×20□-M5F	SAO6×20□-LA4-M5M	SAO6×20□-LA6-M5M	SAO6×20□-LA4-M5F
SAO6×20□-LA6-M5F	SAO6×20□-M5F	SAO8×20□-LA4-M5M	SAO8×20□-LA6-M5M	SAO8×20□-LA4-M5F
SAO8×20□-LA6-M5F	SAO8×20□-M5F	SAO4×30□-LA4-M5M	SAO4×30□-LA6-M5M	SAO4×30□-LA4-M5F
SAO4×30□-LA6-M5F	SAO4×30□-M5F	SAO5×30□-LA4-M5M	SAO5×30□-LA6-M5M	SAO5×30□-LA4-M5F
SAO5×30□-LA6-M5F	SAO5×30□-M5F	SAO6×30□-LA4-M5M	SAO6×30□-LA6-M5M	SAO6×30□-LA4-M5F
SAO6×30□-LA6-M5F	SAO6×30□-M5F	SAO8×30□-LA4-M5M	SAO8×30□-LA6-M5M	SAO8×30□-LA4-M5F
SAO8×30□-LA6-M5F	SAO8×30□-M5F	寸法（mm）	構造	◇ 交換用吸盤（3）とレベルコンペンセータで構成

◇ 垂直真空ポート（1）、取り付け用オスネジ

◇ 側面真空ポート（2）、取り付け用オスネジ

注文方法

寸法（mm）
