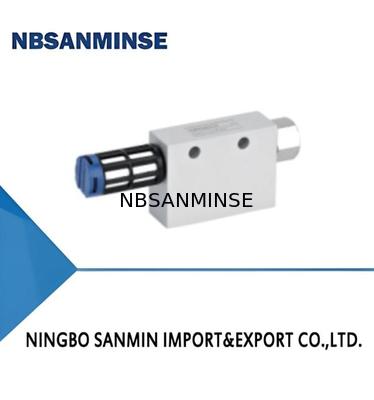

商品の詳細:
|
| プレッシャー: | 5.0 | 最大。真空流: | 7NL/分 |
|---|---|---|---|
| 空気消費量: | 13NL/分 | 保証: | 1年 |
| 圧力スイッチ: | ゼロ - 圧力スイッチなし | 仕様: | HS - 高真空度タイプ |
| ハイライト: | ACVシリーズ真空ジェネレータ,パネマティック電磁弁,保証付きのベーシック真空ジェネレータ |
||
| モデル/圧力 スイッチ | モデル/圧力 スイッチ | |||||||||||
| ニール・ウィット 圧力 スイッチ | CK-WIT 調節可能 圧力 スイッチ | ニール・ウィット 圧力 スイッチ | CK-WIT 調節可能 圧力 スイッチ | |||||||||
| ACV-05HS | ACV-05HSCK | ACV-05LS | ACV-05LSCK | |||||||||
| ACV-10HS | ACV-10HSCK | ACV-10LS | ACV-10LSCK | |||||||||
| ACV-15HS | ACV-15HSCK | ACV-15L | ACV-15LSCK | |||||||||
| ACV-20HS | ACV-20HSCK | ACV-20LS | ACV-20LSCK | |||||||||
| ACV-25HS | ACV-25LS | |||||||||||
| ACV-30HS | ACV-30LS | |||||||||||
| モデル | 格付け 空気 供給 圧力 バール |
マックス 真空 レベル -kPa |
マックス 真空 流れ NL/分 |
空気 消費 NL/分 |
騒音 レベル dB (A) |
作業 温度 °C |
我々は 持っていない スイッチ |
について CK |
推奨 h 航空供給空港 (P) |
オース ダイア (mm) バキュームポート (V) |
|||
| ACV-05HS | 5.0 | 87 | 7 | 13 | 68 | 0~60 | 80 | 120 | φ8 | φ8 | |||
| ACV-10HS | 5.0 | 90 | 27 | 44 | 68 | 0~60 | 80 | 120 | φ8 | φ8 | |||
| ACV-15HS | 5.0 | 90 | 63 | 100 | 72 | 0~60 | 140 | 190 | φ8 | φ8 | |||
| ACV-20HS | 5.0 | 90 | 110 | 180 | 72 | 0~60 | 350 | 460 | φ8 | φ10 | |||
| ACV-25HS | 5.0 | 90 | 160 | 265 | 75 | 0~60 | 730 | 700 | φ10 | φ12 | |||
| ACV-30HS | 5.0 | 90 | 225 | 385 | 75 | 0~60 | 870 | 846 | φ10 | φ12 | |||
| ACV-05LS | 5.0 | 57 | 10 | 13 | 68 | 0~60 | 75 | 115 | φ8 | φ8 | |||
| ACV-10LS | 5.0 | 57 | 36 | 44 | 68 | 0~60 | 75 | 115 | φ8 | φ8 | |||
| ACV-15LS | 5.0 | 57 | 95 | 100 | 72 | 0~60 | 135 | 180 | φ8 | φ8 | |||
| ACV-20LS | 5.0 | 57 | 170 | 180 | 72 | 0~60 | 330 | 440 | φ8 | φ10 | |||
| ACV-25LS | 5.0 | 57 | 250 | 265 | 75 | 0~60 | 710 | 680 | φ10 | φ12 | |||
| ACV-30LS | 5.0 | 57 | 350 | 385 | 75 | 0~60 | 840 | 816 | φ10 | φ12 | |||
| 異なる真空レベルでの真空流量 (NL/min) (kPa) | ||||||||||||||||||||
| モデル | 空気供給 圧力 バール |
空気 消費 NL/分 |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | マックス 真空 レベル -kPa |
||||||||
| ACV-05HS | 5.0 | 13 | 7.0 | 5.5 | 4.2 | 3.0 | 1.5 | 0.8 | 0.5 | 0.2 | 0.05 | 87 | ||||||||
| ACV-10HS | 5.0 | 44 | 27.0 | 19.0 | 16.0 | 14.5 | 13.0 | 10.5 | 8.0 | 6.5 | 2.50 | 90 | ||||||||
| ACV-15HS | 5.0 | 100 | 63.0 | 55.0 | 44.0 | 37.0 | 32.5 | 25.0 | 18.0 | 14.0 | 9.00 | 90 | ||||||||
| ACV-20HS | 5.0 | 180 | 110.0 | 100.0 | 85.0 | 75.0 | 55.0 | 40.5 | 30.0 | 20.0 | 12.00 | 90 | ||||||||
| ACV-25HS | 5.0 | 265 | 160.0 | 155.0 | 140.0 | 120.0 | 95.0 | 72.0 | 47.0 | 28.0 | 15.00 | 90 | ||||||||
| ACV-30HS | 5.0 | 385 | 225.0 | 200.0 | 160.0 | 135.0 | 105.0 | 78.0 | 55.0 | 33.0 | 19.00 | 90 | ||||||||
| 異なる真空レベルに到達する避難時間 (s/L) (-kPa) | ||||||||||||||||||||
| モデル | 空気供給 圧力 バール |
空気 消費 NL/分 |
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | マックス 真空 レベル -kPa |
|||||||||
| ACV-05HS | 5.0 | 13 | 0.68 | 1.38 | 2.77 | 4.32 | 6.02 | 8.25 | 9.44 | 11.82 | 87 | |||||||||
| ACV-10HS | 5.0 | 44 | 0.20 | 0.49 | 0.82 | 1.25 | 1.74 | 2.32 | 2.95 | 4.00 | 90 | |||||||||
| ACV-15HS | 5.0 | 100 | 0.08 | 0.19 | 0.32 | 0.48 | 0.69 | 0.92 | 1.38 | 1.95 | 90 | |||||||||
| ACV-20HS | 5.0 | 180 | 0.04 | 0.10 | 0.17 | 0.23 | 0.34 | 0.49 | 0.71 | 0.92 | 90 | |||||||||
| ACV-25HS | 5.0 | 265 | 0.03 | 0.07 | 0.11 | 0.17 | 0.24 | 0.35 | 0.49 | 0.75 | 90 | |||||||||
| ACV-30HS | 5.0 | 385 | 0.03 | 0.06 | 0.09 | 0.14 | 0.20 | 0.27 | 0.41 | 0.63 | 90 | |||||||||
| 異なる真空レベルに到達する避難時間 (s/L) (-kPa) | ||||||||||||||
| モデル | 空気供給 圧力 バール |
空気 消費 |
10 | 20 | 30 | 40 | 50 | 55 | マックス 真空レベル -kPa |
|||||
| ACV-05LS | 5.0 | 13 | 0.31 | 0.98 | 1.89 | 3.17 | 5.12 | 6.70 | 57 | |||||
| ACV-10LS | 5.0 | 44 | 0.12 | 0.28 | 0.51 | 0.83 | 1.32 | 1.40 | 57 | |||||
| ACV-15LS | 5.0 | 100 | 0.45 | 0.10 | 0.15 | 0.26 | 0.42 | 0.56 | 57 | |||||
| ACV-20LS | 5.0 | 180 | 0.03 | 0.06 | 0.11 | 0.14 | 0.25 | 0.34 | 57 | |||||
| ACV-25LS | 5.0 | 265 | 0.02 | 0.05 | 0.08 | 0.12 | 0.18 | 0.30 | 57 | |||||
| ACV-30LS | 5.0 | 385 | 0.02 | 0.04 | 0.06 | 0.09 | 0.13 | 0.22 | 57 | |||||
| 技術パラメータ 圧力スイッチ | ||||||||||||||
| モデル | ACV-CK ((調節可能な圧力スイッチ) | |||||||||||||
| 液体 | 空気 | |||||||||||||
| セット 圧力 範囲 ((-kPa) | 20~53 | |||||||||||||
| 環境 温度 | 0~60°C (凍結しない) | |||||||||||||
| 運用 正確さ (−kPa) | ±53 | |||||||||||||
| ヒステレシス (−kPa) | 4.0~133 | |||||||||||||
| 運用 電圧 (V) | DC24V以下 | |||||||||||||
| 負荷 電流 (A) | 0.2 | |||||||||||||
| 効果的 長さ について 鉛 ワイヤ | 0.7 | |||||||||||||
| モデル/サイズ | L について | H | W | G1 | H1 | L1 | S | G2 | L2 | φd | Ld | Ld1 | Ld2 | φD | L3 |
| ACV-05 | 85 | 16 | 33 | 日本語1/8 | 10 | 10 | 14 | 日本語1/8 | 8 | 4.5 | 4.5 | 14 | 20 | 15 | 30 |
| ACV-10 | 85 | 16 | 33 | 日本語1/8 | 10 | 10 | 14 | 日本語1/8 | 8 | 4.5 | 4.5 | 14 | 20 | 15 | 30 |
| ACV-15 | 129 | 20 | 35 | Rp1/4 | 15 | 11 | 17 | Rp1/4 | 10 | 4.5 | 5.0 | 20 | 25 | 19 | 51 |
| ACV-20 | 161 | 30 | 40 | Rp1/4 | 20 | 15 | 24 | 日本語 | 13 | 6.0 | 7.0 | 28 | 32 | 28 | 56 |
| ACV-20CK | 161 | 30 | 50 | Rp1/4 | 20 | 15 | 24 | 日本語 | 13 | 6.0 | 7.0 | 28 | 32 | 28 | 56 |
| ACV-25 | 236 | 40 | 60 | 日本語 | 17 | 20 | 27 | Rp1/2 | 16 | 6.0 | 5.5 | 20 | 50 | 40 | 119 |
| ACV-30 | 257 | 40 | 60 | Rp1/2 | 20 | 20 | 30 | Rp3/4 | 20 | 6.0 | 5.5 | 33 | 50 | 40 | 119 |
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
