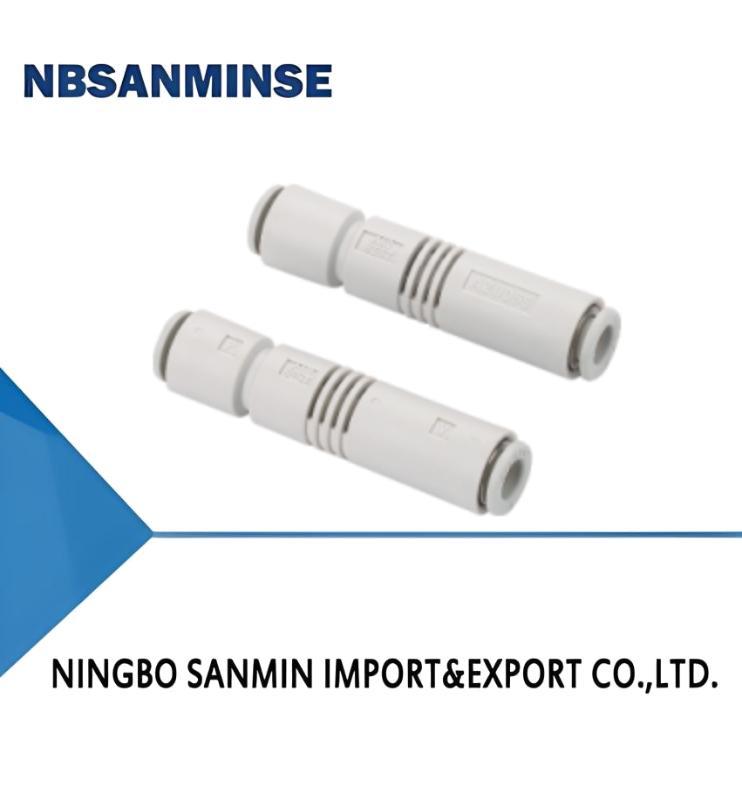

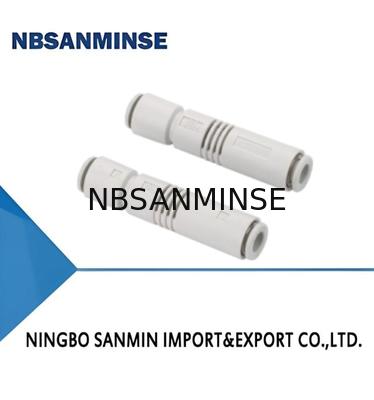

商品の詳細:
|
| ノズルの直径: | 0.5 mm | プレッシャー: | 4.5バール |
|---|---|---|---|
| 最大。真空レベル: | 85-kPa | 最大。真空流: | 7NL/分 |
| 空気消費: | 9NL/分 | 保証: | 1年 |
| ハイライト: | AZUシリーズ 真空発生器,空気圧ソレノイドバルブ真空,保証付きのベーシック真空ジェネレータ |
||
| AZU 05 S ① ② ③ |
|||||||||||||||||||||
| ①シリーズ | ②ノズル 直径 | ③仕様 | |||||||||||||||||||
| AZU | 05-φ0.5mm | S-高真空レベルタイプ（-85kPa） | |||||||||||||||||||
| 07-φ0.7mm | L-大真空流量タイプ（-48kPa） | ||||||||||||||||||||
| 選択 | |||||||||||||||||||||
| モデル/ノズル 直径 | 05 | 07 | |||||||||||||||||||
| AZU□S | AZU05S | AZU07S | |||||||||||||||||||
| AZU□L | AZU05L | AZU07L | |||||||||||||||||||
| 技術的パラメータ | |||||||||||||||||||||
モデル |
ノズル 直径 mm |
定格 空気 供給圧力 bar |
最大 真空レベル -kPa |
最大 真空 流量 NL/min |
空気 消費量 NL/min |
騒音 レベル dB（A） |
動作 温度 ℃ |
重量 g |
推奨hose 直径 （mm） |
||||||||||||
空気供給ポート P |
真空 ポート V |
||||||||||||||||||||
| AZU05S | 0.5 | 4.5 | 85 | 7 | 9 | 68 | 5〜60 | 6.5 | φ6 | φ6 | |||||||||||
| AZU07S | 0.7 | 4.5 | 85 | 12 | 19 | 68 | 5〜60 | 7.0 | φ6 | φ6 | |||||||||||
| AZU05L | 0.5 | 4.5 | 48 | 12 | 9 | 70 | 5〜60 | 6.5 | φ6 | φ6 | |||||||||||
| AZU07L | 0.7 | 4.5 | 48 | 21 | 19 | 70 | 5〜60 | 7.0 | φ6 | φ6 | |||||||||||
| ◎注：最大使用圧力7bar、標準使用圧力4.5bar | |||||||||||||||||||||
| 異なる真空レベル（-kPa）での真空流量（NL/min） | |||||||||||||||||||||
| モデル | 空気 供給 圧力 bar |
空気 消費量 NL/min |
0 | 10 | 20 | 30 | 40 | 48 | 50 | 60 | 70 | 80 | 最大 真空 レベル -kPa |
||||||||
| AZU05S | 4.5 | 9 | 7.0 | 6.0 | 5.0 | 4.0 | 3.5 | - | 2.5 | 1.8 | 1.0 | 0.4 | 85 | ||||||||
| AZU07S | 4.5 | 19 | 12.0 | 9.5 | 8.5 | 7.2 | 6.0 | - | 5.5 | 4.0 | 2.0 | 0.4 | 85 | ||||||||
| AZU05L | 4.5 | 9 | 12.0 | 10.0 | 8.0 | 5.5 | 3.0 | 1.0 | - | - | - | - | 48 | ||||||||
| AZU07L | 4.5 | 19 | 21.0 | 18.5 | 15.5 | 11.5 | 8.0 | 1.5 | - | - | - | - | 48 | ||||||||
| 異なる真空レベル（-kPa）に達するまでの排気時間（秒/L） | |||||||||||||||||||||
| モデル | 空気 供給 圧力 bar |
空気 消費量 NL/min |
10 | 20 | 30 | 40 | 45 | 50 | 60 | 最大 真空 レベル -kPa |
|||||||||||
| AZU05S | 4.5 | 9 | 0.90 | 2.6 | 5.2 | 10.0 | - | 22.5 | - | 85 | |||||||||||
| AZU07S | 4.5 | 19 | 0.53 | 1.4 | 2.7 | 5.0 | - | 8.7 | 18 | 85 | |||||||||||
| AZU05L | 4.5 | 9 | 0.60 | 1.5 | 2.9 | 8.0 | 14.0 | - | - | 48 | |||||||||||
| AZU07L | 4.5 | 19 | 0.34 | 0.9 | 2.0 | 7.5 | 13.0 | - | - | 48 | |||||||||||
