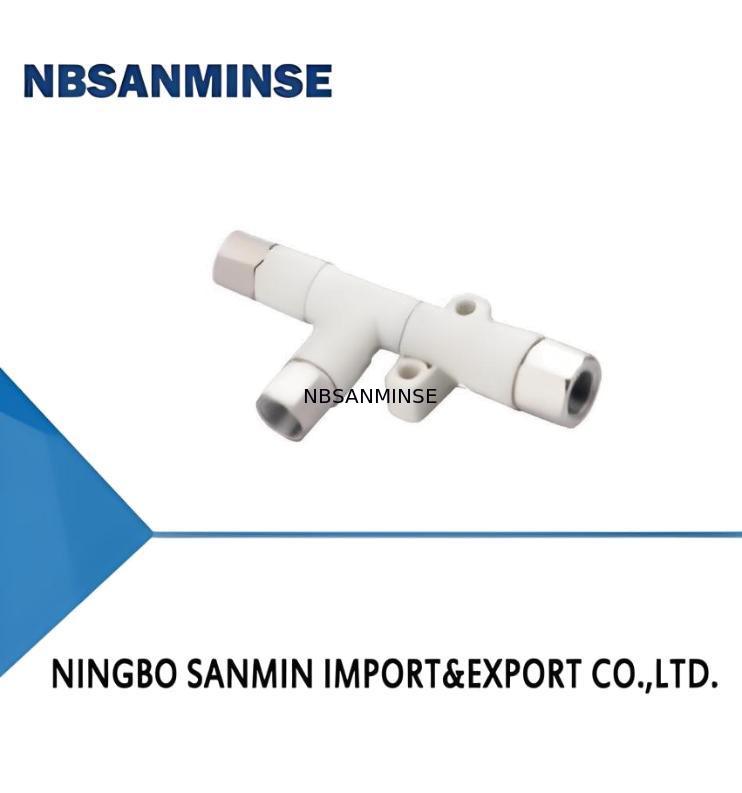

AZH Series Basic Vacuum Generator
AZH Series Basic Vacuum Generator
接触

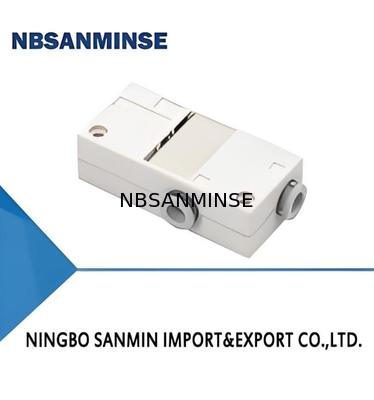

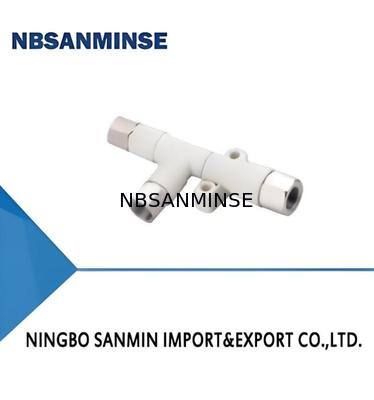

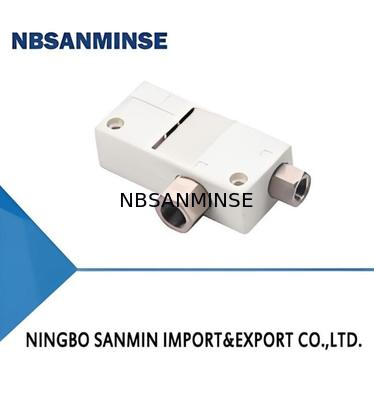

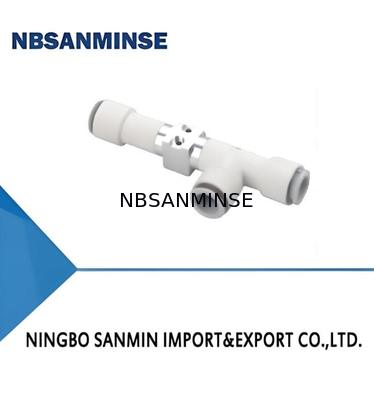

AZHシリーズ 基本型真空発生器

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA ブランド名: NBSANMINSE
Model Number: AZH05D

詳細情報
Shape: B - Box type Rated air supply pressure bar: 4.5
Air consumption NL/min: 13.5 Noise level dB(A): 75
Air supply pressure bar: 4.5

製品の説明

特徴
Plasticプラスチックハウジングを備えたシングルステージ真空発電機
◇オプション用の高い真空レベルタイプと大きな真空フロータイプ
optionオプション用のボディポータリングタイプとボックスタイプ
portポート接続用のスレッド接続またはワンタッチフィット
利点
◇小型、軽量とコスト- 効果的
◇さまざまな機会に適しています
◇構築されたボックスタイプ- ノイズを減らすためにサイレンサーで
◇スレッド接続と1つ- オプションのタッチフィッティング
アプリケーション
◇あらゆる種類の真空システムで広く使用されています
◇自動車などのさまざまな取り扱い操作に適しています。
金属シート、木材、食品、包装など。
◇さまざまな機会のための高い真空タイプと大きなフロータイプ
AZHシリーズ 基本型真空発生器 0
構造
◇（1）排気ポート
◇（2）aIR供給ポート
◇（3）vAcuumポート
◇（4）取り付け穴
AZHシリーズ 基本型真空発生器 1
AZHシリーズ 基本型真空発生器 2
選択ボックスタイプ
モデル/形状
BS
bl
AZH05BS-06-06 AZH05BS-01-01 AZH05BL-06-06   AZH05BL-01-01
AZH07BS-06-06 AZH07BS-01-01 AZH07BL-06-06   AZH07BL-01-01
AZH10BS-06-06 AZH10BS-01-01 AZH10BL-06-06   AZH10BL-01-01
AZH13BS-08-10 AZH13BS-01-02 AZH13BL-08-10   AZH13BL-01-02
セレクションボディポータリングタイプ
モデル/形状
DS		 DL
AZH05DS-06-06-06 AZH05DS-01-01-01 AZH05DL-06-06-06   AZH05DL-01-01-01
AZH07DS-06-06-06 AZH07DS-01-01-01 AZH07DL-06-06-06   AZH07DL-01-01-01
AZH10DS-06-06-08 AZH10DS-01-01-01 AZH10DL-06-06-08   AZH10DL-01-01-01
AZH13D5-08-10-10 AZH13DS-01-02-02 AZH13DL-08-10-10   AZH13DL-01-02-02
AZH15DS-10-12-12 AZH15DS-02-03-03 AZH15DL-10-12-12   AZH15DL-02-03-03
AZH18DS-12-12-12 AZH18D5-03-03-03 AZH18DL-12-12-12   AZH18DL-03-03-03
AZH20DS-12-16-16 AZH20DS-03-04-04 AZH20DL-12-16-16   AZH20DL-03-04-04
技術的なパラメーター
モデル    定格空気
供給圧力
           バー		 max.vacuu
   5		 mレベル
-KPA
     l		 max.vac
5		 uum 流れ
NL/min
        l		 空気
消費
NL/min		 ノイズ
レベル
DB（a）		 働く
温度
℃		 重さ
g		 rエコメン
空気 供給
  ポート		 Dedhose
真空
PORTV		 dia。 （mm））
排気
ポルト
AZH05B 4.5    88  48  5  9  13.5  68  5〜50 28  φ6 φ6
AZH07B 4.5    88  48  12  22  23.5  68  5〜50 28  φ6 φ6
azh10b 4.5    88  48  24  34  46.0  72  5〜50 33  φ6 φ6 -
AZH13B 4.5    88  48  40  75  78.0  72  5〜50 66  φb φ10
技術的なパラメーター
モデル     定格
供給 プレッシャー
                         バー		 max.vacu
5		 ええと レベル
  -KPA
           l		 max.vac
5		 uum 流れ
NL/min
     l		       空気
消費
   NL/min		 ノイズ
レベル
DB（a）		 働く
温度
        ℃		 重さ
g		 推奨
エアサプリ
  ポート		 ded ホース
真空
PORTV		 dia。 （mm）
排気
ポート e
AZH05D 4.5  88  48  7.5  9  13.5  75  5〜50 11  φ6 φ6 φ6
AZH07D 4.5  88  48  12  22  23.5  75  5〜50 12  φ6 φ6 φ6
azh10d 4.5  88  48  24  34  46.0  68  5〜50 16  φ6 φ6 φ8
AZH13D 4.5  88  48  40  75  78.0  68  5〜50 27  φ8 φ10 φ10
AZH15D 4.5  88  53  60  80  97.0  72  5〜50 43  φ10 φ12 φ12
AZH18D 4.5  88  53  70  110  150.0  72  5〜50 55  φ12 φ12 φ12
azh20d 4.5  88  53  85  140  185.0  75  5〜50 95  φ12 φ16 φ16
異なる真空レベルでの真空流（NL/MIN）（-KPA）
モデル 空気供給
プレッシャー
バー		 空気
消費
NL/min		 0  10  20  30  40  50  60  70  80  マックス。
真空  レベル
- KPA
  AZH055 4.5  13.5  5.0  4.5   4.1
 10.0		 3.8
9.0		 3.3
8.0		 2.3
7.0		 1.6  0.9  0.3  88
  AZH075 4.5  23.5  12.0  11.0  5.5  2.1  0.8  88
  AZH105 4.5  46.0  24.0  23.0  20.5  17.5  13.0  11.5  9.5  7.0  2.5  88
  AZH135 4.5  78.0  40.0  35.0  32.5  28.0  23.0  19.5  13.0  9.0  4.5  88
  AZH155 4.5  97.0  60.0  52.5  45.5  38.0  28.5  20.5  15.5  11.5  5.0  88
  AZH185 4.5  150.0  70.0  62.0  52.0  45.0  38.0  26.0  22.0  16.5  8.5  88
  AZH205 4.5  185.0  85.0  76.0  67.0  58.0  47.5  38.0  33.5  19.0  12.0  88
避難時間（S/L）が異なる真空レベルに達する（-KPA）
モデル 空気 供給
プレッシャー
バー		 空気
消費
NL/min		 10  20  30  40  50  60  70  マックス。
真空 レベル
-KPA
AZH055 4.5  13.5  0.89  1.70  3.20  5.00  7.80  12.00  19.00  88
AZH075 4.5  23.5  0.37  1.00  1.90  3.00  5.40  6.70  15.00  88
AZH105 4.5  46.0  0.25  0.60  1.25  2.00  2.90  4.60  7.30  88
AZH135 4.5  78.0  0.10  0.27  0.53  1.00  1.75  4.20  7.30  88
AZH155 4.5  97.0  0.04  0.21  0.35  0.63  1.23  4.10  6.50  88
AZH185 4.5  150.0  0.02  0.15  0.29  0.46  0.78  1.38  3.51  88
AZH205 4.5  185.0  0.02  0.12  0.21  0.34  0.55  0.85  1.58  88
AZHシリーズ 基本型真空発生器 3
異なる真空レベルでの真空流（NL/MIN）（-KPA）
モデル 空気供給
プレッシャー
バー		 空気
消費
NL/min		 0  10  20  30  40  45  マックス。
真空  レベル
-KPA
AZH05L 4.5  13.5  9.0  8.0  7.0  6.0  3.0  1.9  48
AZH07L 4.5  23.5  22.0  21.0  20.5  15.5  10.5  6.8  48
azh10l 4.5  46.0  34.0  32.0  26.0  19.0  12.0  8.0  48
AZH13L 4.5  78.0  75.0  72.0  65.0  43.0  19.0  9.0  48
AZH15L 4.5  9Z.0 80.0  72.0  60.0  45.0  36.5  16.0  53
AZH18L 4.5  150.0  110.0  105.0  95.0  80.0  55.0  30.0  53
避難時間（S/L）が異なる真空レベルに達する（-KPA）
モデル 空気 供給
プレッシャー
バー		 空気
消費
NL/min		 10  20  30  40  45  マックス。
真空  レベル
-KPA
  AZH05L 4.5  13.5  0.49  1.50  2.90  5.10  7.20  48
  AZH07L 4.5  23.5  0.28  0.75  1.50  2.50  3.50  48
  azh10l 4.5  46.0  0.14  0.40  0.81  1.40  1.80  48
  AZH13L 4.5  78.0  0.04  0.12  0.24  0.62  2.40  48
  AZH15L 4.5  97.0  0.03  0.15  0.23  0.40  0.92  53
  AZH18L 4.5  150.0  0.02  0.10  0.18  0.32  0.67  53
  azh20l 4.5  185.0  0.01  0.08  0.14  0.20  0.30  53
技術的なパラメーター
AZHシリーズ 基本型真空発生器 4
寸法（mm）
AZHシリーズ 基本型真空発生器 5
modevsize a b c d E | f g h l k j
AZH05DS-06-06-06 58.5  34.0  14.2  17.0  6  21.0  3.2  24.0  6  22.0  6
AZH07D5-06-06-06 61.0  34.0  14.2  17.0  6  22.0  3.2  24.0  6  22.0  6
AZH10D5-06-06-0B 66.0  37.0  17.2  20.0  6  24.5  4.2  26.0  8  230  6
AZH10DL-06-06-0B 70.0  37.0  17.2  20.0  6  24.5  4.2  26.0  8  23.0  6
AZH13D5-0B-10-10 74.0  42.5  20.0  22.0  8  27.0  4.2  28.0  10  27.5  10
AZH13DL-08-10-10 79.5  42.5  20.0  22.0  8  27.0  4.2  28.0  10  27.5  10
AZH15DS-10-12-12 93.3  47.0  22.5  27.0  10  32.8  4.2  31.5  12  29.5  12
AZH18D5-12-12-12 114.0  41.0  21.0  10.0  12  50.0  3.5  35.5  12  30.5  12
AZH20D5-12-16-16 124.6  46.0  27.0  12.0  12  54.3  3.5  38.5  16  32.7  16
azh-d body portedtype（ワンタッチフィッティング）
modevsize a b c d E | f g h l k j
AZH05D5-01-01-01 73.5  41.5  14.2  17.0  RC1/8 28.5  3.2  31.5  RC1/8 29.5  RC1/8
AZH07D5-01-01-01 76.0  41.5  14.2  17.0  RC1/8 29.5  3.2  31.5  RC1/8 29.5  RC1/8
AZH10D5-01-01-01 82.0  44.5  17.2  20.0  RC1/8 33.0  4.2  33.5  RC1/8 30.5  RC1/8
AZH10DL-01-01-01 86.0  44.5  17.2  20.0  RC1/8 33.0  4.2  33.5  RC1/8 30.5  RC1/8
AZH13D5-01-02-02 94.5  54.0  20.0  22.0  RC1/8 38.5  4.2  36.5  RC1/4 39.0  RC1/4
AZH13DL-01-02-02 99.5  54.0  20.0  22.0  RC1/8 38.5  4.2  36.5  RC1/4 39.0  RC1/4
AZH15D5-02-03-03 116.5  58.5  22.5  27.0  RC1/4 44.5  4.2  43.0  RC3/8 41.0  RC3/8
AZH18D5-03-03-03 133.0  52.5  21.0  10.0  RC3/8 57.5  3.5  47.0  RC3/8 42.0  RC3/8
AZH20D5-03-04-04 151.0  61.0  27.0  12.0  RC3/8 69.3  3.5  50.0  RC1/2 47.7  RC1/2
寸法（mm）
AZHシリーズ 基本型真空発生器 6
modevsize a b c d e f | g h Q l k j
AZH05B-06-06 60  16  31  5.8  2  3.2  47  22  24  6  5  6
AZH07B-06-06 60  16  31  5.8  2  3.2  47  22  24  6  5  6
AZH10B-06-06 63  18  32  5.8  2  3.2  50  23  26  6  5  6
AZH13B-08-10 78  23  38.5  7.5  3  4.2  61  27.5  28  10  7  8
azh-bボックスタイプ（ワンタッチフィット）
modevsize a b c d e f g h Q m k s
AZH05B-01-01 68  16  39  5.8  2  3.2  47  RC1/8 31.5  RC1/8 5  12
AZH07B-01-01 68  16  39  5.8  2  3.2  47  RC1/8 31.5  RC1/8 5  12
AZH10B-01-01 71  18  40  5.8  2  3.2  50  RC1/8 33.5  RC1/8 5  1214
AZH13B-01-02 86.5  23  50  7.5  3  4.2  61  RC1/8 36.5  RC1/4 7
