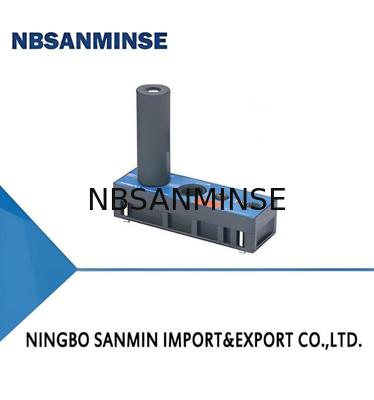

商品の詳細:
|
| プレッシャー: | 6.0棒 | 最大。真空レベル: | 81kPa |
|---|---|---|---|
| 最大。真空流: | 360NL/分 | 空気消費量: | 105NL/分 |
| 騒音レベル dB (A): | 81 | 保証: | 1年 |
| ハイライト: | 多段真空発生器ソレノイド,空気圧ソレノイドバルブ真空,AMシリーズ真空発生器 |
||
| AM 25L -AD - N-A -ES | |||||||||||
| ① ② ③ ④ ⑤ ⑥ | |||||||||||
| 1シリーズ | 2 仕様 | 3 接続板 | 45 釣り | 5回帰弁 | 6制御装置 | ||||||
| AM-ユニバーサルタイプ (-92kPa) |
25L 50L 75L 100L 125L 150L |
D B について |
N-NBR
|
ゼロ・デフォルト,非返却バルブなし A-返金しない |
ゼロ デフォルト 無 コントールデバイス |
||||||
| AL-Largeワクウム流量型 (−81kPa) |
25 50 75 | AD | F-フウイン 摩擦ベール | B-省エネシステム | |||||||
| 100 125 150 | E について | AM-25L/50Lのみ | |||||||||
| AH-高真空レベル型 (-100.8kPa) |
40 120 |
(表1を参照してください) | AL-25/50 | ||||||||
| AH-40 | |||||||||||
| 接続プレートテーブル1 | |||||||||||
| 接続 プレート |
空気 供給 ポート | "真空 ポート | ) エグゼット ポート | 接続 プレート 材料 |
適用可能 真空 遺伝子 ラッター | ||||||
| D | NPSF1/8 | G3/4 | G3/4 | PPS | AM25-100,AL25-100,AH40-120 | ||||||
| B について | NPSF1/8 | NPT3/4 | NPT3/4 | PPS | |||||||
| AD | G1/4 | G3/4 | G3/4 | アルミ合金 | |||||||
| E について | NPT1/4 | NPT3/4 | NPT3/4 | アルミ合金 | |||||||
| D | G1/4 | G1" | G1" | PPS | AM125-150,AL125-150 | ||||||
| B について | NPT1/4 | NPT1" | NPT1" | PPS | |||||||
| AD | G1/4 | G1" | G1" | アルミ合金 | |||||||
| E について | NPT1/4 | NPT1" | NPT1" | アルミ合金 | |||||||
| 選択 -AMシリーズ | |||||||||||
| モデル/ 仕様 |
25L | 50L | 75L | 100L | 125L | 150L | |||||
| AM□-D-N | AM25L-D-N | AM50L-D-N | AM75L-D-N | AM100L-D-N | AM125L-D-N | AM150L-D-N | |||||
| AM□-D-N-A | AM25L-DNA | AM50L-D-N-A | AM75L-D-N-A | AM100L-D-N-A | AM125L-D-N-A | AM150L-D-N-A | |||||
| AM□-D-N-A-ES | AM25L-D-N-A-ES | AM50L-D-N-A-ES | - | - | - そうだ | - | |||||
| AM□-B-N | AM25LBN | AM50L-B-N | AM75L-B-N | AM100L-B-N | AM125L-B-N | AM150L-B-N | |||||
| AM□BNA | AM25L-BN-A | AM50L-B-N-A | AM75LBNA | AM100L-BN-A | AM125L-BN-A | AM150L-BN-A | |||||
| AM□-AD-N | AM25L-AD-N | AM50L-AD-N | AM75L-AD-N | AM100L-AD-N | AM125L-AD-N | AM150L-AD-N | |||||
| AM□-AD-N-A | AM25L-AD-N-A | AM50L-AD-N-A | AM75L-AD-N-A | AM100L-AD-N-A | AM125L-AD-N-A | AM150L-AD-N-A | |||||
| AM□-AD-N-A-E5 | AM25L-AD-N-A-ES | AM50L-AD-N-A-ES | - | - | - | - | |||||
| AM□-E-N | AM25L-E-N | AM50L-E-N | AM75L-E-N | AM100L-E-N | AM125L-E-N | AM150L-E-N | |||||
| AM□-E-N-A | AM25L-E-N-A | AM50L-E-N-A | AM75L-E-N-A | AM100L-E-N-A | AM125L-E-N-A | AM150L-E-N-A | |||||
| セレクション-ALシリーズ | |||||||||||||
| モデル/ 仕様 |
25 | 50 | 75 | 100 | 125 | 150 | |||||||
| AL□-D-N | AL25-D-N | AL50-D-N | AL75-D-N | AL100-D-N | AL125-D-N | AL150-D-N | |||||||
| AL□-D-N-A | AL25-DNA | AL50-D-N-A | AL75-DN-A | AL100-D-N-A | AL125-D-N-A | AL150-D-N-A | |||||||
| AL□-D-N-A-ES | AL25-D-N-A-ES | AL50-D-N-A-ES | - | - | - | - | |||||||
| AL□-B-N | AL25-B-N | AL50-B-N | AL75-B-N | AL100-B-N | AL125-B-N | AL150-B-N | |||||||
| AL□-B-N-A | AL25-BN-A | AL50-B-N-A | AL75BNA | AL100BNA | AL125-BN-A | AL150-B-N-A | |||||||
| AL□-AD-N | AL25-AD-N | AL50-AD-N | AL75-AD-N | AL100-AD-N | AL125-AD-N | AL150-AD-N | |||||||
| AL□-AD-N-A | AL25-AD-N-A | AL50-AD-N-A | AL75-AD-N-A | AL100-AD-N-A | AL125-AD-N-A | AL150-AD-N-A | |||||||
| AL□-AD-N-A-ES | AL25-AD-N-A-ES | AL50-AD-N-A-ES | - | - | - | - | |||||||
| AL□-E-N | AL25-E-N | AL50-E-N | AL75-E-N | AL100-E-N | AL125-E-N | AL150-E-N | |||||||
| AL□-E-N-A | AL25-E-N-A | AL50-E-N-A | AL75-E-N-A | AL100-E-N-A | AL125-E-N-A | AL150-E-N-A | |||||||
| 選択 -AHシリーズ | |||||||||||||
| モデル/ 仕様 |
40 | 120 | |||||||||||
| AHO-D-N | AH40-D-N | AH120-D-N | |||||||||||
| AHO-D-N-A | AH40-DN-A | AH120-D-N-A | |||||||||||
| AH□-D-N-A-ES | AH40-D-N-A-ES | - | |||||||||||
| AH□-B-N | AH40-B-N | AH120-B-N | |||||||||||
| AH□-B-N-A | AH40BNA | AH120-BN-A | |||||||||||
| AH□-AD-N | AH40-AD-N | AH120-AD-N | |||||||||||
| AH□-AD-N-A | AH40-AD-N-A | AH120-AD-N-A | |||||||||||
| AH□-AD-N-A-ES | AH40-AD-N-A-ES | - | |||||||||||
| AH□-E-N | AH40-E-N | AH120-E-N | |||||||||||
| AHO-E-N-A | AH40-E-N-A | AH120-E-N-A | |||||||||||
| 技術パラメータ | |||||||||||||
| モデル | 格付け 空気 供給 圧力 バール |
マックス バキュームレベル -KRa |
マックス 真空 流れ NL/分 |
空気 消費 NL/分 |
騒音 レベル dB (A) |
作業 温度 °C |
体重 g |
推奨 (ホース 外部 ダイア 空気供給 港 |
修理した ロープ ダイア (ワイヤード) ロープ インナーディア) バキューム 港 |
||||
| AL25 | 6.0 | 81 | 360 | 105 | 81 | -10~80 | 675 | φ8 | φ19 | ||||
| AL50 | 6.0 | 81 | 640 | 215 | 81 | -10~80 | 675 | φ10 | φ19 | ||||
| AL75 | 6.0 | 81 | 850 | 320 | 81 | -10~80 | 837 | φ10 | φ25 | ||||
| AL100 | 6.0 | 81 | 990 | 390 | 82 | -10~80 | 837 | φ10 | φ25 | ||||
| AL125 | 6.0 | 81 | 1,170 | 480 | 82 | -10~80 | 1,075 | φ12 | φ32 | ||||
| AL150 | 6.0 | 81 | 1,230 | 620 | 81 | -10~80 | 1,075 | φ12 | φ32 | ||||
| AH40 | 6.0 | 99.8 | 150 | 155 | 81 | -10~80 | 675 | φ10 | φ19 | ||||
| AH120 | 6.0 | 100.8 | 530 | 440 | 81 | -10~80 | 837 | φ12 | φ19 | ||||
| 技術パラメータ | |||||||||||||||||
| モデル | ラテダール 供給圧 バール |
マックス 真空 レベル -kPa |
マックス 真空 流れ NL/分 |
空気 消費 NL/分 |
騒音 レベル dB (A) |
作業 温度 °C |
体重 g |
推奨 (ホー) もう1日 航空供給空港 |
メンドドセダ (メドホセイナー) ありがとうございました. バキュームポート |
||||||||
| AM25L | 3.4 | 92 | 360 | 116 | 80 | -10~80 | 675 | φ8 | φ19 | ||||||||
| AM50L | 3.4 | 92 | 600 | 230 | 81 | -10~80 | 675 | φ8 | φ19 | ||||||||
| AM75L | 3.4 | 92 | 760 | 365 | 81 | -10~80 | 837 | φ10 | φ25 | ||||||||
| AM100L | 3.4 | 92 | 850 | 445 | 81 | -10~80 | 837 | φ10 | φ25 | ||||||||
| AM125L | 3.4 | 92 | 1,150 | 545 | 82 | -10~80 | 1,075 | φ12 | φ32 | ||||||||
| AM150L | 3.4 | 92 | 1,200 | 655 | 82 | -10~80 | 1,075 | φ12 | φ32 | ||||||||
| AM25L | 6.0 | 89 | 420 | 185 | 80 | -10~80 | 675 | φ8 | φ19 | ||||||||
| AM50L | 6.0 | 89 | 700 | 370 | 81 | -10~80 | 675 | φ8 | φ19 | ||||||||
| AM75L | 6.0 | 89 | 950 | 610 | 81 | -10~80 | 837 | φ10 | φ25 | ||||||||
| AM100L | 6.0 | 89 | 1,010 | 720 | 81 | -10~80 | 837 | φ10 | φ25 | ||||||||
| AM125L | 6.0 | 89 | 1,400 | 780 | 82 | -10~80 | 1,075 | φ12 | φ32 | ||||||||
| AM150L | 6.0 | 89 | 1,500 | 810 | 82 | -10~80 | 1,075 | φ12 | φ32 | ||||||||
| 異なる真空レベルでの真空流量 (NL/min) (kPa) | |||||||||||||||||
| モデル | 空気 供給 圧力 バール |
空気 消費 NL/分 |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | マックス 真空 レベル -kPa |
||||
| AM25L | 3.4 | 116 | 360 | 180 | 115 | 80 | 43 | 30 | 22.5 | 15.5 | 7.5 | 21.2 | 92 | ||||
| AM50L | 3.4 | 230 | 600 | 320 | 250 | 135 | 75 | 60 | 46 | 30 | 13 | 1.5 | 92 | ||||
| AM75L | 3.4 | 365 | 760 | 445 | 340 | 175 | 110 | 85 | 70 | 43 | 20 | 1.8 | 92 | ||||
| AM100L | 3.4 | 445 | 850 | 550 | 430 | 280 | 145 | 115 | 85 | 60 | 28 | 2.2 | 92 | ||||
| AM125L | 3.4 | 545 | 1,150 | 760 | 530 | 350 | 180 | 148 | 115 | 78 | 34.5 | 3.5 | 92 | ||||
| AM150L | 3.4 | 655 | 1,200 | 830 | 550 | 360 | 215 | 170 | 130 | 90 | 36 | 5 | 92 | ||||
| AM25L | 6.0 | 185 | 420 | 240 | 125 | 100 | 82 | 65 | 38 | 12.5 | 3.5 | - | 89 | ||||
| AM50L | 6.0 | 370 | 700 | 510 | 290 | 195 | 160 | 115 | 70 | 22 | 8 | - | 89 | ||||
| AM75L | 6.0 | 610 | 950 | 710 | 380 | 285 | 230 | 170 | 100 | 32 | 11 | - | 89 | ||||
| AM100L | 6.0 | 720 | 1,010 | 800 | 460 | 385 | 310 | 215 | 125 | 42 | 15.5 | - | 89 | ||||
| AM125L | 6.0 | 780 | 1,400 | 1,120 | 560 | 490 | 355 | 260 | 150 | 50 | 25 | - | 89 | ||||
| AM150L | 6.0 | 810 | 1,500 | 1,110 | 630 | 560 | 385 | 315 | 210 | 65 | 26 | - | 89 | ||||
| E について異なる真空レベルに到達する真空化時間 (s/L) (-kPa) | |||||||||||||||||
| モデル | 空気供給 圧力 バール |
空気 消費 NL/分 |
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | マックス 真空 レベル -kPa |
|||||
| AM25L | 3.4 | 116 | 0.022 | 0.060 | 0.110 | 0.210 | 0.400 | 0.650 | 0.950 | 1.600 | 4.000 | 92 | |||||
| AM50L | 3.4 | 230 | 0.014 | 0.031 | 0.060 | 0.100 | 0.200 | 0.340 | 0.500 | 0.800 | 2.500 | 92 | |||||
| AM75L | 3.4 | 365 | 0.012 | 0.029 | 0.058 | 0.095 | 0.180 | 0.310 | 0.460 | 0.890 | 1.500 | 92 | |||||
| AM100L | 3.4 | 445 | 0.010 | 0.025 | 0.043 | 0.075 | 0.110 | 0.190 | 0.270 | 0.450 | 1.200 | 92 | |||||
| AM125L | 3.4 | 545 | 0.006 | 0.015 | 0.029 | 0.052 | 0.085 | 0.145 | 0.202 | 0.330 | 1.00 | 92 | |||||
| AM150L | 3.4 | 655 | 0.005 | 0.013 | 0.027 | 0.045 | 0.070 | 0.105 | 0.230 | 0.460 | 0.900 | 92 | |||||
| AM25L | 6.0 | 185 | 0.018 | 0.050 | 0.080 | 0.018 | 0.250 | 0.400 | 0.620 | 1.550 | - | 89 | |||||
| AM50L | 6.0 | 370 | 0.010 | 0.022 | 0.048 | 0.080 | 0.110 | 0.200 | 0.350 | 0.780 | - | 89 | |||||
| AM75L | 6.0 | 610 | 0.009 | 0.019 | 0.045 | 0.075 | 0.130 | 0.180 | 0.310 | 0.700 | - | 89 | |||||
| AM100L | 6.0 | 720 | 0.007 | 0.018 | 0.038 | 0.055 | 0.080 | 0.120 | 0.190 | 0.470 | - | 89 | |||||
| AM125L | 6.0 | 780 | 0.005 | 0.013 | 0.026 | 0.045 | 0.062 | 0.115 | 0.194 | 0.560 | - | 89 | |||||
| AM150L | 6.0 | 810 | 0.003 | 0.009 | 0.014 | 0.03 | 0.060 | 0.095 | 0.200 | 0.800 | - | 89 | |||||
| 異なる真空レベル (−kPa) での真空流量 (NL/min) | |||||||||||||||||
| モデル | 空気供給 圧力 バール |
空気 消費 NL/分 |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | マックス バキュームレベル -kPa |
||||||
| AL25 | 6.0 | 105 | 360 | 196 | 135 | 85 | 45 | 36 | 27 | 17 | 81 | ||||||
| AL50 | 6.0 | 215 | 640 | 320 | 205 | 145 | 95 | 65 | 45 | 25 | 81 | ||||||
| AL75 | 6.0 | 320 | 850 | 430 | 320 | 190 | 130 | 105 | 65 | 40 | 81 | ||||||
| AL100 | 6.0 | 390 | 990 | 580 | 460 | 300 | 185 | 130 | 95 | 52 | 81 | ||||||
| AL125 | 6.0 | 480 | 1,170 | 720 | 541 | 350 | 200 | 150 | 125 | 65 | 81 | ||||||
| AL150 | 6.0 | 620 | 1,230 | 760 | 560 | 410 | 210 | 160 | 148 | 85 | 81 | ||||||
| 異なる真空レベルに到達する避難時間 (s/L) (-kPa) | ||||||||||||||||||||
| モデル | 空気 供給 圧力 バール |
空気 消費 NL/分 |
10 | 20 | 30 | 40 | 50 | 60 | 70 | マックス 真空 レベル -kPa |
||||||||||
| AL25 | 6.0 | 105 | 0.030 | 0.060 | 0.100 | 0.200 | 0.390 | 0.580 | 0.870 | 81 | ||||||||||
| AL50 | 6.0 | 215 | 0.018 | 0.039 | 0.066 | 0.120 | 0.200 | 0.310 | 0.510 | 81 | ||||||||||
| AL75 | 6.0 | 320 | 0.010 | 0.020 | 0.040 | 0.080 | 0.120 | 0.200 | 0.310 | 81 | ||||||||||
| AL100 | 6.0 | 390 | 0.008 | 0.017 | 0.032 | 0.050 | 0.090 | 0.130 | 0.220 | 81 | ||||||||||
| AL125 | 6.0 | 480 | 0.006 | 0.016 | 0.026 | 0.045 | 0.078 | 0.110 | 0.180 | 81 | ||||||||||
| AL150 | 6.0 | 620 | 0.005 | 0.014 | 0.024 | 0.040 | 0.071 | 0.100 | 0.160 | 81 | ||||||||||
| 異なる真空レベルでの真空流量 (NL/min) (kPa) | ||||||||||||||||||||
| モデル | 空気 供給 圧力 バール |
空気 消費 NL/分 |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 99 | マックス 真空 レベル -kPa |
||||||
| AH40 | 6.0 | 155 | 150 | 145 | 105 | 52.5 | 27.5 | 20.5 | 15.0 | 8.5 | 5.5 | 3.0 | 0.2 | 99.8 | ||||||
| AH120 | 6.0 | 440 | 530 | 420 | 265 | 141.0 | 85.0 | 65.0 | 45.0 | 33.0 | 21.5 | 6.0 | 0.5 | 100.8 | ||||||
| 異なる真空レベルに到達する避難時間 (s/L) (-kPa) | ||||||||||||||||||||
| モデル | 空気 供給 圧力 バール |
空気 消費 NL/分 |
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 99 | マックス 真空 レベル -kPa |
|||||||
| AH40 | 6.0 | 155 | 0.04 | 0.08 | 0.18 | 0.32 0.14 |
0.64 | 1.30 | 1.80 | 2.60 | 3.90 | 9.8 | 99.8 | |||||||
| AH120 | 6.0 | 440 | 0.02 | 0.04 | 0.08 | 0.25 | 0.38 | 0.66 | 1.08 | 3.60 | 8.5 | 100.8 | ||||||||
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
