商品の詳細:
|
| 穴の大きさ (mm): | 40,50,63,80 | 利用できる打撃: | 150 |
|---|---|---|---|
| 設置タイプ: | 両開きヒンジサポート | 保証: | 1年 |
| 作業温度: | -5～50℃ | メディア: | ガス、水、空気、油、蒸気 |

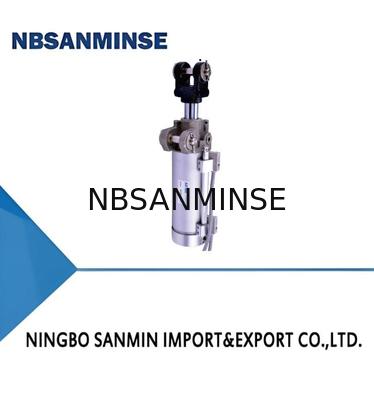

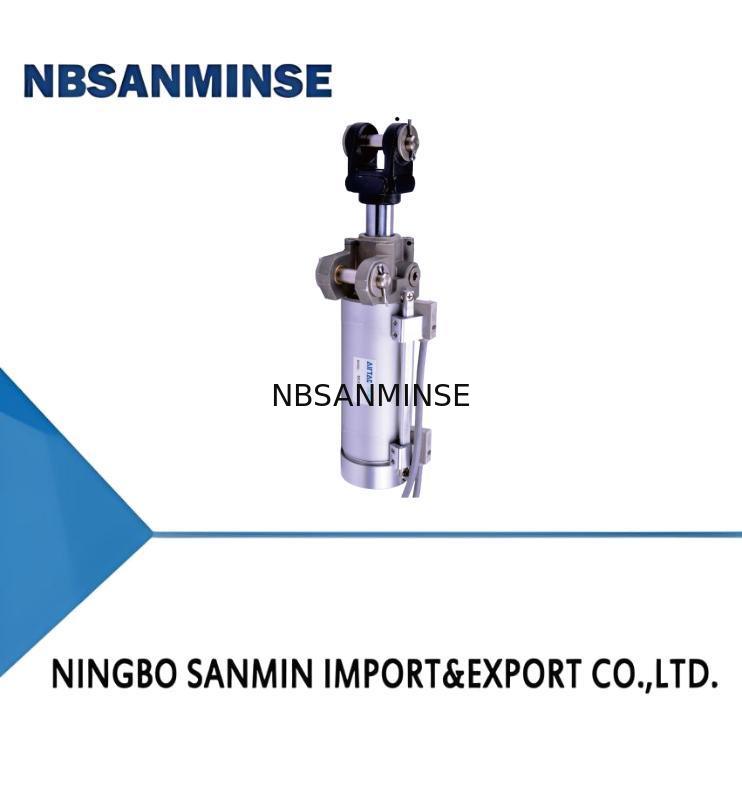

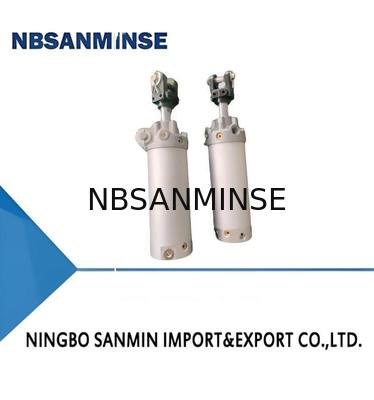

| ハイライト: | MCKシリーズ クランプシリンダ,空気圧ソレノイドバルブシリンダ,保証付き工業用クランプシリンダ |
||
防尘防焊渣设计：
前盖内有刮尘环，
坚固耐用，可防止灰尘和
飞溅的焊渣损坏气缸。
比防尘罩更可靠。
Y型关节可用：
各种类型的传感器开关均可提供。
1.防磁传感器应与
防磁支架一起使用。详情请参阅P335页。
2.通用传感器（DMSG/EMSG、CMSG）应与
传感器支架（F-MCK40G）一起使用。有关DMSG/EMSG和CMSG传感器的详细信息，请参阅通用传感器。匹配的传感器
支架需要单独订购。订购方法和安装方法如下：
缸径
| 40 50 |
尺寸 50 |
类型 工作压力（MPa） | 0.1 | ||||||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 40 | ||||
| 63 | 19 | 作用 推侧 |
502.6 | 251.2 | 376.8 | 471.0 | 628.0 | 753.6 | 50 | 1004.8 | 拉侧 |
| 453.6 | 188.4 | 282.6 | 376.8 | 471.0 | 565.2 | 659.4 | 753.6 | 50 | |||
| A | 19 | 作用 推侧 |
502.6 | 392.6 | 588.9 | 785.2 | 981.5 | 1177.8 | 1374.1 | 1570.4 | 拉侧 |
| 453.6 | 329.8 | 494.7 | 659.6 | 824.5 | 989.4 | 1154.3 | 1319.2 | 63 | |||
| 162 | 19 | 作用 推侧 |
502.6 | 623.4 | 935.1 | 1246.8 | 1558.5 | 1870.2 | 2181.9 | 2493.6 | 拉侧 |
| 280.3 | 560.6 | 840.9 | 1121.2 | 1401.5 | 1681.8 | 1962.1 | 2242.4 | 80 | |||
| D | 双 | 作用 推侧 |
502.6 | 005.2 | 1507.8 | 2010.4 | 2513.0 | 3015.6 | 3518.2 | 4020.8 | 拉侧 |
| 453.6 | 907.2 | 1360.8 | 1814.4 | 2268.0 | 2721.6 | 3175.2 | 3628.8 | 安装与应用 | |||
1.在正常情况下，如：边缘包装、安装、夹具测试等。建议使用标准气缸。
2.在焊接区域附近产生高磁场的情况下，应使用防磁焊接夹具气缸，并匹配相应的防磁传感器开关。
3.连接气缸前，必须清除灰尘，防止其进入气缸。
4.气缸使用的介质应过滤至40μm或以下。
5.在高温环境下，应选择耐高温气缸。在低温环境下应采取防冻措施，防止气缸内结冰。
6.如果气缸长时间不使用，请注意表面生锈。进出气口应有防尘盖，并涂油以防生锈。
应用示例
规格
缸径（mm）
| 40 50 | 63 | A | 162 | D |
| 介质 | 空气（需经40μm滤芯过滤） | |||
| 工作压力 | 0.15~1.0MPa（22~145psi） | |||
| 耐压 | 1.5MPa（215psi） | |||
| 温度 | -20~70℃ | |||
| 速度范围 | 50~500mm/s | |||
| 缓冲类型 | 后盖或前盖可变缓冲（可选） | |||
| 速度控制阀 | 盖板标准设置 | |||
| 润滑 | 无需 | |||
| 供气处理 | 双铰链支架 | |||
| 接口尺寸[注1] | 1/4" | |||
| 3/8" | 20 | 1.适用于自动化焊接车间。 | ||
2.前盖内有刮尘环，坚固耐用，可防止灰尘和
飞溅的焊渣损坏气缸。比防尘罩更可靠。
3.适用于强磁场工作环境，如果使用
带强磁和防强磁场的传感器开关。
4.进气接口三侧可选；内置缓冲调节和限速调节。
5.提供各种类型的传感器开关。
[注1]在强磁场下，应匹配强磁传感器开关。选项请参阅335页。
内部结构及主要部件材料
项目缸径
尺寸
| 40 50 | 63 | A | 162 | |
| 165 | 167 | AC | 59 | |
| 65 | 67 | AE | 20 | |
| 22 | 19 | C | 76 | |
| 80 | 87 | D | E | |
| 87 | 89 | E | 47 | |
| 57 | 70 | M | 52 | |
| 60 | 74 | N | （孔数） | |
| 可变缓冲 后盖和前盖 |
2 6 |
后盖 | 后盖 | 后盖 |
| 2 2 |
1/4" | 1/4" | 1/4" | |
| PA | 20 | |||
| 19 | 19 | 9 | 9 | |
| 9.5 | 9.5 | DS1-69AM | DS1-69AM | |
| 开关逻辑 | 无触点晶体管，常开型 |
| 传感器类型 | 晶体管，两线制，无极性 |
| 工作电压（V） | 10~30V/DC |
| 最大开关电流 | 100mA Max. |
| 开关额定值（W） | 3W Max. |
| 防磁电流 | AC17000A |
| 电压降 | 4.8V Max.@100mA DC |
| 漏电流 | 0.6mA Max.@30V DC |
| 最小工作电流 | 3mA Min. |
| 指示器 | 稳定范围：绿色LED；不稳定范围：红色LED |
| 电缆 | φ5.3/0.5SQ×2C×3m/耐油、阻燃、耐弯曲/PVC |
| 灵敏度 | 30~40高斯 |
| 最大频率 | 8Hz |
| 温度范围 | -10~70℃ |
| 冲击 | 50m/s² |
| 振动 | 9m/s² |
| 防护等级 | IP67（EN60529） |
| 保护电路 | 无触点晶体管，浪涌抑制 |
| 阻燃等级 | UL94-V0 |
| 问：可以提供免费样品吗？ | 答：是的， |
但取决于产品，
请联系我们 ina@pneuhydr.com 或WhatsApp 0086 15168536055 问：您的业务范围是什么？ 答：我们的业务范围是
出口自动化零件的全集装箱服务，以及销售
气缸、气源处理、电磁阀、气阀、电动阀、 黄铜阀、液压阀、液压缸、油气 接头 、压力表 等。问：W
您能生产哪些类型的产品？答：我们可以生产各种不锈钢、黄铜、铝
材料加工。例如高 压阀/电磁阀/电动 阀/ 水阀/气动阀 /气缸/液压阀/液压蓄能器等产品。问：产品可以印上我们的标志和品牌吗？答：是的，当然可以。我们是多年的OEM供应商，并且专业生产。但如果可能，您需要给我们授权。问：您能提供原装的著名气动和液压、仪器品牌商品吗？
答：是的，我们可以提供Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauser等。
问：
是否有保修？
答：是的，通常产品有一年的质量保证。
高温环境对策 答：
G螺纹是圆柱形螺纹，不自密封，需要额外的垫圈来防止泄漏。PT和NPT是锥形螺纹，内螺纹和外螺纹在拧紧时会越来越紧。密封是通过螺纹的变形来实现的，通常还会配合使用密封剂或胶带以增强密封效果。
G螺纹是用于非密封连接的圆柱形直管；PT螺纹是锥形管，依靠螺纹本身的变形和密封；NPT也是锥形管，牙型角为60度，主要用于北美。
问：如何转换压力单位：MPa、bar、psi、kg/cm²？ 答：1MPa=10bar≈145psi≈10kg
问：通常是什么原因导致电磁阀线圈烧毁？
答：电压和频率不正确、频繁切换、先导头进液、阀芯和弹簧问题、
环境
过热、剧烈振动等。
问：在高温或极寒环境下，气动元件应注意什么？ 关注点
高温环境对策 极寒环境对策
| 密封件 | 氟橡胶、PTFE | 低温丁腈橡胶、硅橡胶、聚氨酯 |
| 润滑 | 高温合成润滑脂（低挥发性） | 低温润滑脂（低倾点、低粘度） |
| 供气处理 | 加强冷却，高效除水 | 超低露点干燥（制冷+吸附式），伴热 |
| 金属部件 | 预留膨胀间隙 | 选择具有低温韧性的材料，防止冷缩导致泄漏 |
| 控制元件 | 耐高温等级线圈，散热，低功耗 | 安装隔热箱，局部加热，防止冷凝 |
| 安装 | 远离热源，加隔热板 | 避免暴露在风雪中，用保温材料包裹 |
