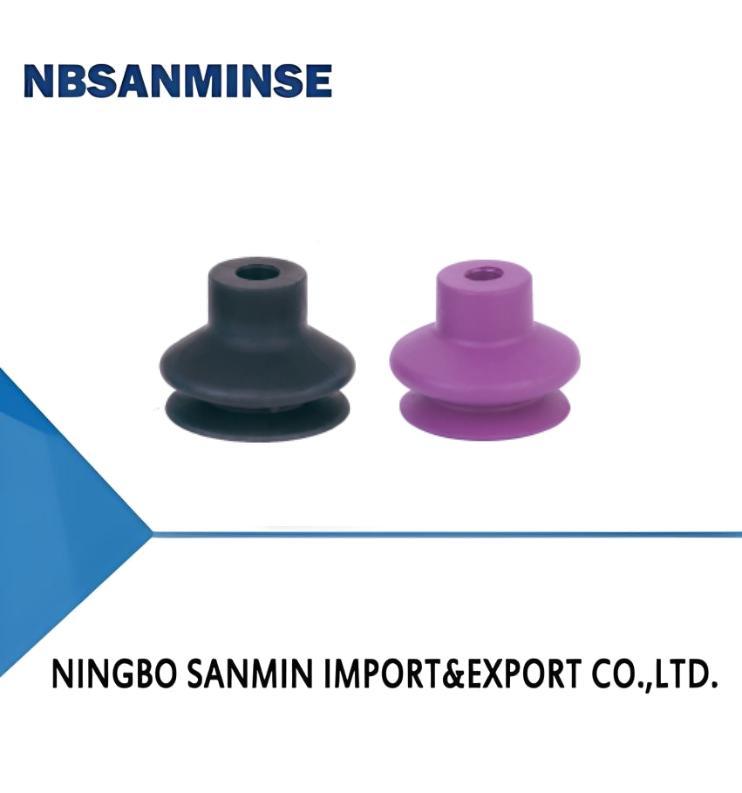

SBAシリーズ 1.5 ベローズ吸盤

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	ブランド名:	NBSANMINSE
Model Number:	SBA6

詳細情報
Pull-out force N:	1.4	Inner volume cm³:	0.1
Min. curved radius of workpiece mm:	2	Recommended hose dia. mm:	4
MPQ pcs:	10

製品の説明

特徴

◇ 1.5 ベルロー

◇ 高温に耐える特殊な材料を選べる

◇ 選択できるサイズの種類

利点

◇ 作業品の均等でない表面に簡単に収められ,バッファー効果を発揮する

◇ 高温の作業品を扱うことができます

◇ 装着器は何度も使えるようにして,顧客の費用を大幅に削減する

◇ サイズや形が異なっている作業部品に適し

申請

◇ カートンのような表面が均等でない作業品を扱うこと

カードボルト,カムされた作業用品,パイプなど

◇ 高温のプラスチックの注射部品,金属板,

ガラスなど

◇ 滑らかな木板や滑らかな鉄板などを扱うこと

構造

◇ 1.5 圧縮した大量のストローク

◇ 吸い込み器具と吸い込み器具は構造を分割して設計されています.

別々に交換できる

◇ 標識のないプラグは任意であり,標識がない状態で握ることができます

SBA 33 N-G2M -PK
① ③ ④ ⑤
1シリーズ	2直径		③材料と硬さ		4 接続糸		5 特別仕様
SBA	6 -φ6mm	27-φ27mm	N -NBR	55	ニール - 吸気器のみ		ニール・スタンダード型
	11-φ11mm	33-中33mm	Ws-ホワイトシリコン	50	M5M-M5×0.8 男性用糸		PK-マークフリープラグ
	14-φ14mm	43-中43mm	HD高温/マークフリー	60	G1M-G1/8 男性用糸
	16-φ16mm	53-中53mm	NR-天然ゴム	40	G2M-G1/4 男性用糸
	20~20mm	63-中63mm			M5F-M5×0.8 女性用糸
	22mm 中間22mm	78-中78mm			G1F-G1/8 女性用糸
	25~25mm				G2F-G1/4 女性用糸
選択
モデル		接続糸 M-男性糸				F-女性糸
SBA6□		SBA6□-M5M				SBA6□-M5F
SBA11□ その理由		5BA11□-M5M SBA11□-G1M				5BA11□-M5F 5BA11□-G1F
SBA14□ その理由		SBA14□-M5M SBA14□-G1M				SBA14□-M5F SBA14□-G1F
SBA16 □ その理由		SBA16□-M5M SBA16□-G1M				5BA16□-M5F 5BA16□-G1F
SBA20□ その理由		SBA20□-M5M SBA20□-G1M				SBA20□-M5F SBA20□-G1F
SBA22□ その理由		5BA22□-M5M SBA22□-G1M				5BA22□-M5F 5BA22□-G1F
SBA25□ その理由		SBA25□-M5M SBA25□-G1M				SBA25□-M5F SBA25□-G1F
SBA27□ その理由		5BA27□-G2M				5BA27□-G2F
SBA33□ その理由		SBA33□-G2M				SBA33□-G2F
SBA43□ その理由		5BA43□-G2M				SBA43□-G2F
SBA53□ その理由		SBA53□-G2M				SBA53□-G2F
SBA63□ その理由		5BA63□-G2M				SBA63□-G2F
SBA78□ その理由		SBA78□-G2M				SBA78□-G2F

選択-マークフリープラグと
モデル		M-男性糸			F-女性糸
SBA11□-PK SBA14□-PK		SBA11□-M5M-PK SBA11□-G1M-PK			SBA11□-M5F-PK SBA11□-G1F-PK
		5BA14□-M5M-PK SBA14□-G1M-PK			5BA14□-M5F-PK 5BA14□-G1F-PK
SBA16□-PK		5BA16□-M5M-PK SBA16□-G1M-PK			5BA16□-M5F-PK SBA16□-G1F-PK
SBA20□-PK		SBA20□-M5M-PK SBA20□-G1M-PK			SBA20□-M5F-PK 5BA20□-G1F-PK
SBA22□-PK		SBA22□-M5M-PK SBA22□-G1M-PK			SBA22□-M5F-PK SBA22□-G1F-PK
SBA25□-PK		5BA25□-M5M-PK SBA25□-G1M-PK			5BA25□-M5F-PK 5BA25□-G1F-PK
SBA27□-PK		SBA27□-G2M-PK			5BA27□-G2F-PK
SBA33□-PK		5BA33□-G2M-PK			5BA33□-G2F-PK
SBA43□-PK SBA53□-PK		SBA43□-G2M-PK			5BA43□-G2F-PK
		5BA53□-G2M-PK			5BA53□-G2F-PK
技術パラメータ
モデル	引き出す力 N		内部体積 cm3	ミニ曲線半径について工件 mm	体重 9	推奨ストローダイア mm	MPQ pcs
SBA6	1.4		0.1	2	0.2	4	10
SBA11	3.8		0.2	10	1.0	6	10
SBA14	5.0		0.4	13	1.1	6	10
SBA16	6.7		0.8	20	1.4	6	10
SBA20	10.7		1.2	30	1.5	6	5
SBA22	15.2		1.4	25	2.2	6	5
SBA25	17.3		3.2	20	3.1	6	5
SBA27	24.0		3.4	23	4.7	6	5
SBA33 SBA43	39.6		4.8	40	7.2	6	5
	64.5		11.4	60	11.9	6	5
SBA53 SBA63 SBA78	95.0		26.0	75	20.2	8	1
	135.0		44.0	75	25.5	8	1
	218.0		76.0	70	52.6	8	1

◇ 注記:試験真空レベル -60kPa,平らで清潔な表面を持つ作業部品.上記のように引き抜き力のデータは,安全要素を考慮せずに計算されます.

異なる作業部品の表面によってデータが異なる可能性があります.真空ホースの長さはできるだけ短く,最大2mであることを推奨します. SBAシリーズ 1.5 ベローズ吸盤 2
