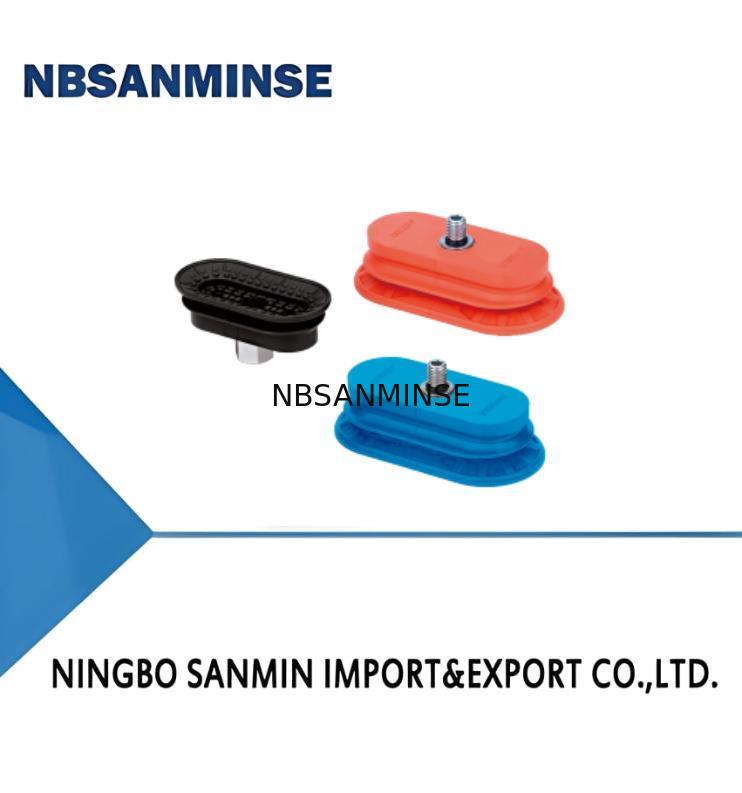

商品の詳細:
|
| 縦型引き出し: | 53フォースN | 横引き抜き: | 50(油面)N |
|---|---|---|---|
| 内容積: | 8.7cm3 | 最小曲線半径: | 25mm |
| ハイライト: | 金属板用楕円型吸盤,SOBシリーズ空気圧吸盤,保証付き金属板吸盤 |
||
| SOB 30×60 N-G3F | ||||||||||||||
| ① ② ③ ④ | ||||||||||||||
| ①シリーズ | ②サイズ | ③ 材質 ＆ 硬度 | ④ 接続 ねじ | |||||||||||
| SOB | 30×60 | N - NBR | 50 | G2F-G1/4メス ねじ | ||||||||||
| 40×80 | HK-超高温ゴム | 65 | G3F-G3/8メス ねじ | |||||||||||
| 55×110 | HD-高温/傷なし材質 | 50 | G2M - G1/4 オス ねじ | |||||||||||
| 70×140 | M10M-M10×1.5オス ねじ | |||||||||||||
| M14M-M14×1.5オスねじ RA-角型アダプター |
||||||||||||||
| 選択 | ||||||||||||||
| 垂直 | 接続ねじ G2M | M1M | M14M | G2F | G3F | RA | ||||||||
| SOB30×60N-□ | SOB30×60N-G2M | SOB30×60N-M10M | SOB30×60N-M14M | SOB30×60N-G2F | SOB30×60N-G3F | SOB30×60N-RA | ||||||||
| SOB40×80N-□ | SOB40×80N-G2M | SOB40×80N-M10M | SOB40×80N-M14M | SOB40×80N-G2F | SOB40×80N-G3F | SOB40×80N-RA | ||||||||
| SOB55×110N-□ | SOB55×110N-G2M | SOB55×110N-M10M | SOB55×110N-M14M | SOB55×110N-G2F | SOB55×110N-G3F | SOB55×110N-RA | ||||||||
| SOB70×140N-□ | SOB70×140N-G2M | SOB70×140N-M10M | SOB70×140N-M14M | SOB70×140N-G2F | SOB70×140N-G3F | SOB70×140N-RA | ||||||||
| 垂直 | 接続ねじ G2M | G2F | G3F | |||||||||||
| SOB30×60HK- □ | SOB30×60HK-G2M | SOB30×60HK-G2F | SOB30×60HK-G3F | |||||||||||
| SO40×80HK-□ | SOB40×80HK-G2M | SOB40×80HK-G2F | SOB40×80HK-G3F | |||||||||||
| SOB55×110HK-□ | SOB55×110HK-G2M | SOB85×110HK-G2F | SOB55×110HK-G3F | |||||||||||
| SOB70×140HK-□ | SOB70×140HK-G2M | SOB70×140HK-G2F | SOB70×140HK-G3F | |||||||||||
| 垂直 | 接続ねじ G2M | G2F | G3F | |||||||||||
| SOB30×60HD- □ | SOB30×60HD-G2M | SOB30×60HD-G2F | SOB30×60HD-G3F | |||||||||||
| SOB40×80HD-□ | SOB40×80HD-G2M | SOB40×80HD-G2F | SOB40×80HD-G3F | |||||||||||
| SOB55×110HD-□ | SOB55×110HD-G2M | SOB55×110HD-G2F | SOB55×110HD-G3F | |||||||||||
| SOB70×140HD-□ | SOB70×140HD-G2M | SOB70×140HD-G2F | SOB70×140HD-G3F | |||||||||||
| モデル | ||||||||||||||
| 垂直 | 引き抜き力 N 横方向 |
引き抜き力 N 横方向 |
引き抜き力 (油面)N 内部 |
容積 cm³ ワークピースの |
最小曲率半径 ワークピースの mm MPQ |
推奨 | ホース径 mm MPQ |
個 SOB30×60 |
||||||
| 53 | 60 | 50 | 75 | 25 | 26 | 6 | 1 | 注：テスト真空度-60kPa、ワークピースは滑らかできれいな表面。上記の引き抜き力データは安全率を考慮せずに算出されています。データはワークピースの表面によって異なる場合があります。 | ||||||
| 110 | 118 | 101 | 20 | 32 | 33 | 8 | 1 | 注：テスト真空度-60kPa、ワークピースは滑らかできれいな表面。上記の引き抜き力データは安全率を考慮せずに算出されています。データはワークピースの表面によって異なる場合があります。 | ||||||
| 197 | 200 | 183 | 50 | 75 | 75 | 8 | 1 | 注：テスト真空度-60kPa、ワークピースは滑らかできれいな表面。上記の引き抜き力データは安全率を考慮せずに算出されています。データはワークピースの表面によって異なる場合があります。 | ||||||
| 275 | 295 | 267 | 100 | 70 | 117 | 8 | 1 | 注：テスト真空度-60kPa、ワークピースは滑らかできれいな表面。上記の引き抜き力データは安全率を考慮せずに算出されています。データはワークピースの表面によって異なる場合があります。 | ||||||
| 垂直 | 引き抜き力 N 横方向 |
引き抜き力 N 横方向 |
引き抜き力 (油面)N 内部 |
容積 cm³ ワークピースの |
最小曲率半径 mm MPQ |
推奨 | ホース径 mm MPQ |
個 SOB30×60 |
||||||
| 53 | 60 | 50 | 75 | 25 | 26 | 6 | 1 | 注：テスト真空度-60kPa、ワークピースは滑らかできれいな表面。上記の引き抜き力データは安全率を考慮せずに算出されています。データはワークピースの表面によって異なる場合があります。 | ||||||
| 110 | 118 | 101 |
20 |
32 | 33 | 8 | 1 | 注：テスト真空度-60kPa、ワークピースは滑らかできれいな表面。上記の引き抜き力データは安全率を考慮せずに算出されています。データはワークピースの表面によって異なる場合があります。 | ||||||
| 197 | 200 | 183 | 50 | 75 | 75 | 8 | 1 | 注：テスト真空度-60kPa、ワークピースは滑らかできれいな表面。上記の引き抜き力データは安全率を考慮せずに算出されています。データはワークピースの表面によって異なる場合があります。 | ||||||
| 275 | 295 | 267 | 100 | 70 | 117 | 8 | 1 | 注：テスト真空度-60kPa、ワークピースは滑らかできれいな表面。上記の引き抜き力データは安全率を考慮せずに算出されています。データはワークピースの表面によって異なる場合があります。 | ||||||
M - オスねじ接続
注：寸法公差はGBT3672.1-2002-1 M3ゴム製品寸法公差規格に準拠しています。
Q: 無料サンプルを提供してもらえますか？
A: はい、
製品によりますが、 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055 Q: あなたのビジネス範囲は何ですか？
A: 私たちのビジネス範囲は、
フルコンテナの輸出業者向け自動化部品のサービス、およびエアシリンダー、空気源処理装置、電磁弁、エアバルブ、モーターバルブ、 真鍮バルブ、油圧バルブ、油圧シリンダー、空気と油の 継手、圧力計 などです。Q:
どのような製品を作ることができますか？A: ステンレス鋼、真鍮、アルミニウムの
材料加工など、多くの種類の製品を作ることができます。高 圧バルブ/電磁弁/電動バルブ/ 水バルブ/空圧バルブ /エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: 製品を私たちのロゴとブランドで作ることはできますか？A: はい、もちろんです。長年OEMサプライヤーとしてプロフェッショナルに製造しています。ただし、可能な場合は許可証を提供していただく必要があります。Q:オリジナルの有名な空圧・油圧・計測機器ブランド製品を提供できますか？
A: はい、Festo、Smc、Ckd、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。
Q:
保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
高温環境対策 A:
Gねじは円筒形で自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTとNPTは円錐形で、締め付けると内外のねじがどんどんきつくなります。シールはねじの変形によって達成され、通常はシーラントまたはテープを併用してシール効果を高めます。
Gねじは非シール接続に使用される円筒形ストレートパイプです。PTねじはねじ自体の変形とシールに依存する円錐形チューブです。NPTも円錐形チューブで、歯形角は60度で、主に北米で使用されています。
Q: 圧力単位（MPa、bar、psi、kg/cm²）の変換方法は？ A: 1MPa=10bar≒145psi≒10kg
Q:電磁弁コイルの焼損の一般的な原因は何ですか？
A: 電圧と周波数の誤り、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、
環境
高温、重度の振動など。
Q:高温または極低温環境での空圧部品について注意すべき点は何ですか？ 注目のポイント
高温環境対策 極低温環境対策
| シール | フッ素ゴム、PTFE | 低温ニトリル、シリコーンゴム、ポリウレタン |
| 潤滑 | 高温合成グリース（低揮発性） | 低温グリース（低流動点、低粘度） |
| 空気供給処理 | 冷却強化、効率的な水分除去 | 超低露点乾燥（冷凍+吸着式）、ヒートトレース |
| 金属部品 | 膨張クリアランスを確保 | 低温靭性のある材料を選択し、低温収縮による漏れを防ぐ |
| 制御部品 | 高耐熱グレードコイル、放熱、低消費電力 | 断熱ボックスの設置、局所加熱、低温結露の防止 |
| 設置 | 熱源から離し、断熱板を追加 | 風雪への露出を避け、断熱材で覆う |
