商品の詳細:
|
| 引力 N: | 1.4 | 内部の容積: | 0.1cm3 |
|---|---|---|---|
| 分。ワークの曲率半径: | 2 mm | 推奨ホース径: | 4 mm |
| MPQ 個: | 10 | 作業温度: | 5-50度、5〜50°C |

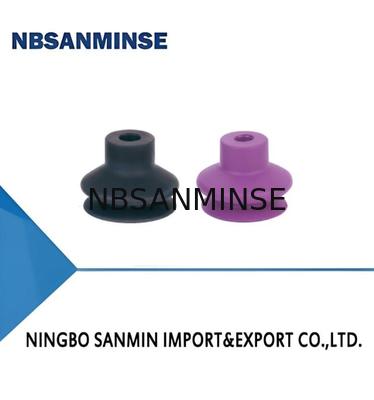

| ハイライト: | SBAシリーズ ベローズ吸盤,1.5段ベローズ吸盤,空気圧ソレノイドバルブ吸盤 |
||
| SBA 33 N-G2M -PK | |||||||
| ① ③ ④ ⑤ | |||||||
| ①シリーズ | ②直径 | ③材質と硬度 | ④接続ねじ | ⑤特殊仕様 | |||
| SBA | 6 - φ6mm | 27-φ27mm | N -NBR | 55 | Nil -吸盤のみ | Nil-標準タイプ | |
| 11-φ11mm | 33-φ33mm | Ws-白シリコン | 50 | M5M-M5×0.8オスねじ | PK-マークフリープラグ付き | ||
| 14-φ14mm | 43-φ43mm | HD-高温/マークフリー | 60 | G1M-G1/8オスねじ | |||
| 16-φ16mm | 53-φ53mm | NR-天然ゴム | 40 | G2M-G1/4オスねじ | |||
| 20-φ20mm | 63-φ63mm | M5F-M5×0.8メスねじ | |||||
| 22-φ22mm | 78-φ78mm | G1F-G1/8メスねじ | |||||
| 25-φ25mm | G2F-G1/4メスねじ | ||||||
| 選択 | |||||||
| モデル | 接続 ねじ M-オス ねじ |
F-メス ねじ | |||||
| SBA6□ | SBA6□-M5M | SBA6□-M5F | |||||
| SBA11□ | SBA11□-M5M SBA11□-G1M | SBA11□-M5F SBA11□-G1F | |||||
| SBA14□ | SBA14□-M5M SBA14□-G1M | SBA14□-M5F SBA14□-G1F | |||||
| SBA16 □ | SBA16□-M5M SBA16□-G1M | 5BA16□-M5F SBA16□-G1F | |||||
| SBA20□ | SBA20□-M5M SBA20□-G1M | SBA20□-M5F SBA20□-G1F | |||||
| SBA22□ | SBA22□-M5M SBA22□-G1M | SBA22□-M5F SBA22□-G1F | |||||
| SBA25□ | SBA25□-M5M SBA25□-G1M | SBA25□-M5F SBA25□-G1F | |||||
| SBA27□ | SBA27□-G2M | SBA27□-G2F | |||||
| SBA33□ | SBA33□-G2M | SBA33□-G2F | |||||
| SBA43□ | SBA43□-G2M | SBA43□-G2F | |||||
| SBA53□ | SBA53□-G2M | SBA53□-G2F | |||||
| SBA63□ | SBA63□-G2M | SBA63□-G2F | |||||
| SBA78□ | SBA78□-G2M | SBA78□-G2F | |||||
| 選択-マークフリープラグ付き | |||||||
| モデル | M-オス ねじ | F-メス ねじ | |||||
| SBA11□-PK |
SBA11□-M5M-PK SBA11□-G1M-PK | SBA11□-M5F-PK SBA11□-G1F-PK | |||||
| SBA14□-PK |
SBA14□-M5M-PK SBA14□-G1M-PK | SBA14□-M5F-PK SBA14□-G1F-PK | |||||
| SBA16□-PK | SBA16□-M5M-PK SBA16□-G1M-PK | SBA16□-M5F-PK SBA16□-G1F-PK | |||||
| SBA20□-PK | SBA20□-M5M-PK SBA20□-G1M-PK | SBA20□-M5F-PK SBA20□-G1F-PK | |||||
| SBA22□-PK | SBA22□-M5M-PK SBA22□-G1M-PK | SBA22□-M5F-PK SBA22□-G1F-PK | |||||
| SBA25□-PK | SBA25□-M5M-PK SBA25□-G1M-PK | SBA25□-M5F-PK SBA25□-G1F-PK | |||||
| SBA27□-PK | SBA27□-G2M-PK | SBA27□-G2F-PK | |||||
| SBA33□-PK | SBA33□-G2M-PK | SBA33□-G2F-PK | |||||
| SBA43□-PK |
SBA43□-G2M-PK | SBA43□-G2F-PK | |||||
| SBA53□-PK |
SBA53□-G2M-PK | SBA53□-G2F-PK | |||||
| 技術的パラメータ | |||||||
| モデル | 引き抜き 力 N |
内部容量 cm³ |
最小曲げ 半径 の ワーク mm |
重量 g |
推奨 ホース 直径 mm |
MPQ 個 |
|
| SBA6 | 1.4 | 0.1 | 2 | 0.2 | 4 | 10 | |
| SBA11 | 3.8 | 0.2 | 10 | 1.0 | 6 | 10 | |
| SBA14 | 5.0 | 0.4 | 13 | 1.1 | 6 | 10 | |
| SBA16 | 6.7 | 0.8 | 20 | 1.4 | 6 | 10 | |
| SBA20 | 10.7 | 1.2 | 30 | 1.5 | 6 | 5 | |
| SBA22 | 15.2 | 1.4 | 25 | 2.2 | 6 | 5 | |
| SBA25 | 17.3 | 3.2 | 20 | 3.1 | 6 | 5 | |
| SBA27 | 24.0 | 3.4 | 23 | 4.7 | 6 | 5 | |
| SBA33 |
39.6 | 4.8 | 40 | 7.2 | 6 | 5 | |
| SBA43 | 64.5 | 11.4 | 60 | 11.9 | 6 | 5 | |
| SBA53 | 95.0 | 26.0 | 75 | 20.2 | 8 | 1 | |
| SBA63 | 135.0 | 44.0 | 75 | 25.5 | 8 | 1 | |
| SBA78 | 218.0 | 76.0 | 70 | 52.6 | 8 | 1 | |
