| 起源の場所: | 中国 | ブランド名: | NBSANMINSE |
|---|---|---|---|
| 証明: | CE | モデル番号: | TL5238 |
|
詳細情報 |
|||
| 作業粘度: | <1×10〜3m2/s | 周りの派遣社員。: | -25°C~55°C |
|---|---|---|---|
| Medium temp.: | 0～95℃ | Repeatability error: | ≤1.5% |
| ハイライト: | ベローズセンサー圧力スイッチコントローラー,調節可能な圧力スイッチコントローラ |
||
製品の説明
概要

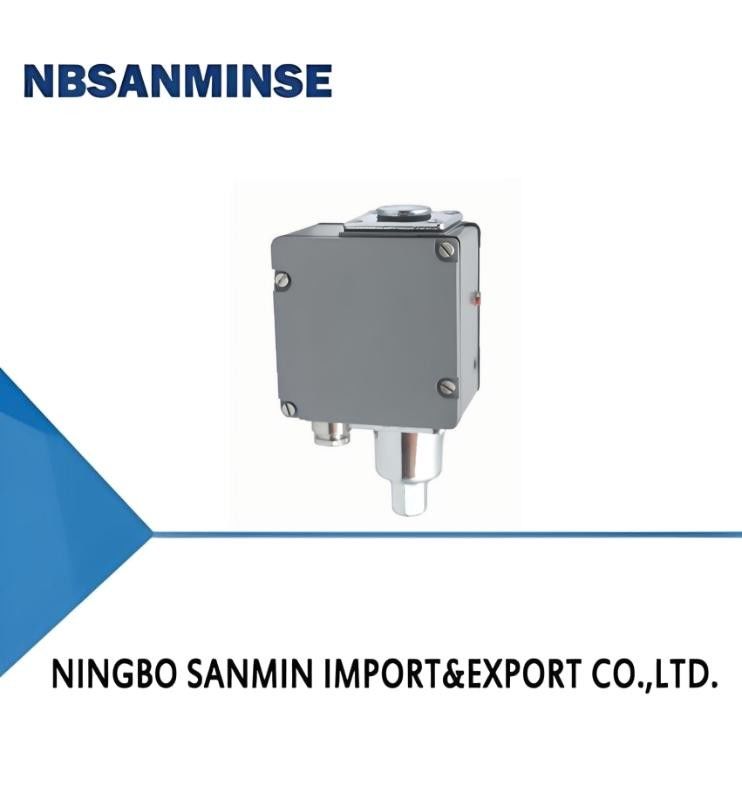

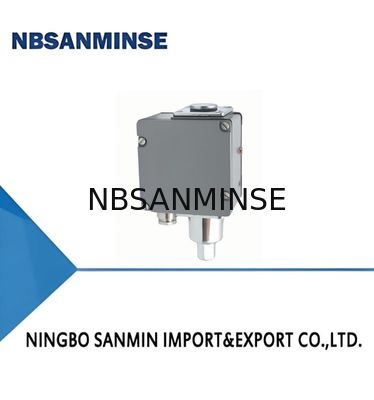

TL5238圧力スイッチ/コントローラーはベローズセンサーを採用しており、空気や蒸気などの中性ガスだけでなく、水、冷媒、油などの液体媒体にも使用できます。
TL5238圧力スイッチ/圧力コントローラーの設定値は調整可能で、0～2MPaの範囲です。シェルは鋳造アルミニウム製で、防水仕様です。
主な技術性能
| 動作粘度 | <1×10－3m2/s |
|---|---|
| エンクロージャによる保護等級 | IP65 |
| 周囲温度 | －25℃～55℃ |
| 媒体温度 | 0～95℃ |
| 再現性誤差 | ≤1.5% |
| 接点容量 | Vmax=380V AC Imax=6A(抵抗性)Pmax=600VA |
仕様
切換差は調整不可（単極双投マイクロスイッチ）
| 設定値調整範囲（MPa） | 切換差は以下（MPa） | **許容圧力①（MPa） | 切換頻度/分 | 圧力感知材料 | インターフェースの内ねじ | 外形寸法図番号 | 注文コードカタログ | |
|---|---|---|---|---|---|---|---|---|
| ケーシング | ベローズ管 | |||||||
| 0～0.1 | 0.003 | 1.2 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.10-110066 |
| 0～0.2 | 0.004 | 1.2 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.10-112066 |
| 0.02～0.4 | 0.008 | 1.2 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.10-151066 |
| 0.02～0.6 | 0.01 | 1.2 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.10-152066 |
| 0.03～0.8 | 0.012 | 1.8 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.10-157066 |
| 0.03～1.0 | 0.015 | 2.0 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.10-158066 |
| 0.05～1.6 | 0.025 | 2.5 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.10-167066 |
| 0.05～2.0 | 0.03 | 3.5 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.10-168066 |
切換差調整可能（単極双投マイクロスイッチ）
| 設定値調整範囲（MPa） | 切換差は以下（MPa） | **許容圧力①（MPa） | 切換頻度/分 | 圧力感知材料 | インターフェースの内ねじ | 外形寸法図番号 | 注文コードカタログ | |
|---|---|---|---|---|---|---|---|---|
| ケーシング | ベローズ管 | |||||||
| 0～0.1 | 0.008 | 1.2 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.00-110066 |
| 0～0.2 | 0.01 | 1.2 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.00-112066 |
| 0.02～0.4 | 0.025 | 1.2 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.00-151066 |
| 0.02～0.6 | 0.03 | 1.2 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.00-152066 |
| 0.03～0.8 | 0.04 | 1.8 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.00-157066 |
| 0.03～1.0 | 0.05 | 2.0 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.00-158066 |
| 0.05～1.6 | 0.08 | 2.5 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.00-167066 |
| 0.05～2.0 | 0.12 | 3.5 | 20 | hpb59-1真鍮 | 1Cr18 Ni9Tiステンレス鋼 | G1/4 | 01 | TL5238.00-168066 |
注：実際の作業では、短時間のピーク圧力であっても超えてはならない
