商品の詳細:
|
| スイッチング要素: | マイクロスイッチ | 周りの派遣社員。: | -5°C〜50°C |
|---|---|---|---|
| 中型の臨時雇用者。: | 0°Cから100°C | 反復性の間違い: | ≤1.5％ |
| 応用: | 自動圧力緩和保護装置 | ||
| ハイライト: | ポンストンセンサーの圧力スイッチコントローラ,0.3-40MPa 圧力スイッチ制御器 |
||
概要

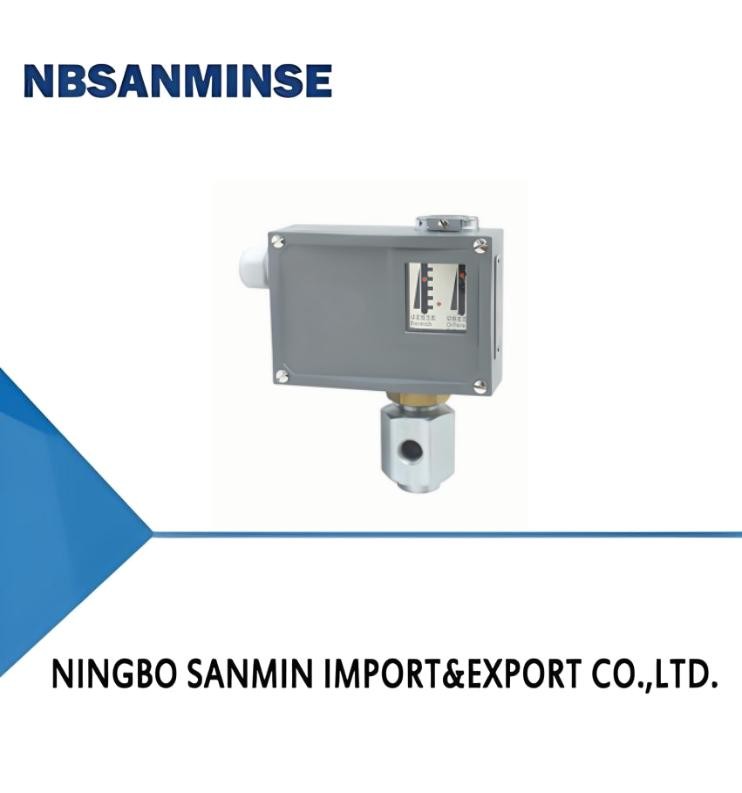

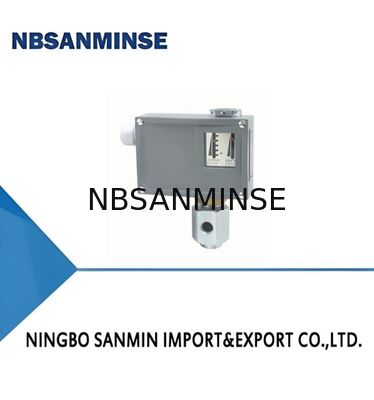

TL0402 圧力スイッチ/圧力コントローラには,中性水力油やその他のメディアに使用できる排水口を持つピストン型センサーが採用されている.
TL0402 圧力スイッチ/圧力調節器の設定値は調整可能で,調整範囲は0.3-40MPaです.
主な技術性能
| スイッチエレメント | マイクロスイッチ |
|---|---|
| 囲みによって提供される保護度 | IP65 (DIN40050 に準拠し,GB4208 のIP65 に相当する) |
| 環境温度 | -5°C〜50°C |
| 中気温 | 0°Cから100°C |
| 設置位置 | 圧力インターフェースは垂直下向きで (傾きは15°) |
| 振動防止性能 | TL0402:40m/s2TL0403:20m/s2 |
| 繰り返しの誤り | ≤1.5% |
| 接触能力 | AC 220V 6A (抵抗) |
仕様
切り替えの差は調整できません.
| 設定値調整範囲 (MPa) | 切換差は (MPa) 以上のものでない | **許容される圧力 1 (MPa) | 切り替え頻度/分 | 圧力センサー材料 | インターフェースの内部スレッド | 体重 (kg) | 図面の寸法図番号 | 注文カタログ番号 | |
|---|---|---|---|---|---|---|---|---|---|
| ケース | ピストン | ||||||||
| 0.3 ̇4 | 0.4 | 16 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.9 | 01 | TL0402.10-191019 |
| 0.3 ¢63 | 0.6 | 16 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.9 | 01 | TL0402.10-192019 |
| 0.5 ̇10 | 0.9 | 30 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.9 | 01 | TL0402.10-202019 |
| 05 ̇16 | 1.2 | 30 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.9 | 01 | TL0402.10-203019 |
| 1 円25 | 2 | 80 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.9 | 01 | TL0402.10-215019 |
| 1 円40 | 2.2 | 80 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.9 | 01 | TL0402.10-216019 |
切り替え差を調整できる
| 設定値調整範囲 (MPa) | 切換差は (MPa) 以上のものでない | **許容される圧力 1 (MPa) | 切り替え頻度/分 | 圧力センサー材料 | インターフェースの内部スレッド | 体重 (kg) | 図面の寸法図番号 | 注文カタログ番号 | |
|---|---|---|---|---|---|---|---|---|---|
| ケース | ピストン | ||||||||
| 0.3 ̇4 | 0.6 | 16 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.95 | 01 | TL0402.00-191019 |
| 0.3 ¢63 | 0.8 | 16 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.95 | 01 | TL0402.00-192019 |
| 0.5 ̇10 | 1.2 | 30 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.95 | 01 | TL0402.00-202019 |
| 05 ̇16 | 1.6 | 30 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.95 | 01 | TL0402.00-203019 |
| 1 円25 | 2.6 | 80 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.95 | 01 | TL0402.00-215019 |
| 1 円40 | 3.5 | 80 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.95 | 01 | TL0402.00-216019 |
切り替え差は調整できない (小さな切り替え差)
| 設定値調整範囲 (MPa) | 切換差は (MPa) 以上のものでない | **許容される圧力 1 (MPa) | 切り替え頻度/分 | 圧力センサー材料 | インターフェースの内部スレッド | 体重 (kg) | 図面の寸法図番号 | 注文カタログ番号 | |
|---|---|---|---|---|---|---|---|---|---|
| ケース | ピストン | ||||||||
| 0.3 ̇4 | 0.3 | 16 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.9 | 01 | TL0403.70-191019 |
| 0.3 ¢63 | 0.5 | 16 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.9 | 01 | TL0403.70-192019 |
| 0.5 ̇10 | 0.7 | 30 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.9 | 01 | TL0403.70-202019 |
| 05 ̇16 | 1 | 30 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.9 | 01 | TL0403.70-203019 |
| 1 円25 | 1.5 | 80 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.9 | 01 | TL0403.70-215019 |
| 1 円40 | 1.8 | 80 | 30 | 鉄鋼 | 鉄鋼 | G1/4 | 0.9 | 01 | TL0403.70-216019 |
注: 実用的な作業では,短いピーク圧力でさえ,
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
