商品の詳細:
|
| エラー: | 設定値 3% | 中型の臨時雇用者。: | -20°Cから85°C |
|---|---|---|---|
| 保証: | 1年 | 応用: | 自動圧力解放保護 |
| ハイライト: | コンパクトの圧力スイッチコントローラ,精巧な圧力スイッチコントローラ |
||
1, 原理与结构

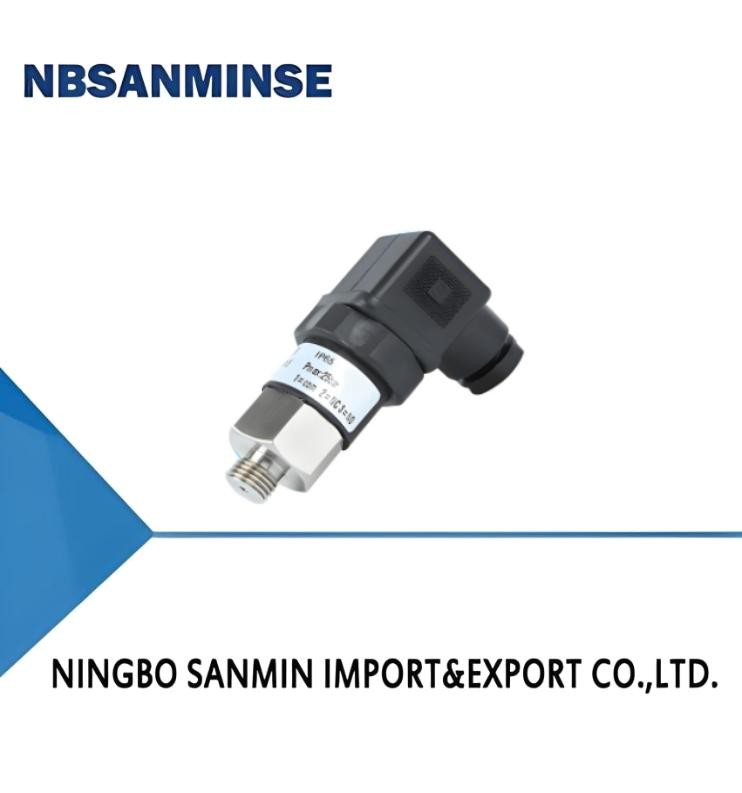

MS-T50（精巧型）压力开关/压力控制器内置活塞，与弹簧相连。当压力变化时，弹簧的伸缩量随之变化。当压力达到设定值时，将触发预设的机械结构并发出开关信号。
2, 特点
MS-T50（精巧型）压力开关/控制器结构紧凑，采用DN标准接头，接线方便，测量范围宽。过载能力强，重复性高，有特定的常开或常闭触点，镀金触点，触点容量大。可用于测量水和油的压力。
3, 技术参数
| 测量范围 | 详情请参考下表 |
|---|---|
| 迟滞 | 设定值的10-20%（可选25%-35%，1%-5%） |
| 误差 | 设定值的3% |
| 输出 | 常开和常闭触点镀金 ≤DC 42V, 1A ≤DC 115V, 0.15A ≤AC 42V, 3A ≤AC 125V, 3A ≤AC 250V, 0.5A |
| 介质温度 | -20-85℃ |
| 防护与保护 | IP65 |
| 连接 | 端子接线 |
| 材质 | 隔膜：NBR 活塞：带NBR密封的钢制活塞 过程连接：镀锌钢/不锈钢 外壳：工程塑料 |
4, 选择表
| 接口材质 | 型号 | **允许压力（bar） | 设定范围（bar） | 误差 | 固定滞后 | 重量（kg） |
|---|---|---|---|---|---|---|
| 膜片 | MS-T50-02.5 | 25 | 0.2...2.5 | 3% | 设定值的10%..20% 设定值的25%..35%（可选） 设定值的1%..5%（可选） |
0.1 |
| 膜片 | MS-T50-005 | 25 | 0.8...5 | 3% | 设定值的10%..20% 设定值的25%..35%（可选） 设定值的1%..5%（可选） |
0.1 |
| 膜片 | MS-T50-012 | 25 | 1...12 | 3% | 设定值的10%..20% 设定值的25%..35%（可选） 设定值的1%..5%（可选） |
0.1 |
| 膜片 | MS-T50-050 | 200 | 5...50 | 3% | 设定值的10%..20% 设定值的25%..35%（可选） 设定值的1%..5%（可选） |
0.1 |
| 活塞 | MS-T50-100 | 200 | 10...100 | 3% | 设定值的10%..20% 设定值的25%..35%（可选） 设定值的1%..5%（可选） |
0.1 |
| 活塞 | MS-T50-200 | 300 | 20...200 | 3% | 设定值的10%..20% 设定值的25%..35%（可选） 设定值的1%..5%（可选） |
0.1 |
| MS-T50- | 012 | M | M12 | H | C | 说明 |
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| T | 铜 | |||||
| L | 钢 | |||||
| X | 不锈钢304L | |||||
| G12 | 接口螺纹 G1/2 | |||||
| G14 | 接口螺纹 G1/4 | |||||
| N14 | 接口螺纹 NPT1/4 | |||||
| M14 | 接口螺纹 M14 * 1.5 | |||||
| M20 | 接口螺纹 M20 * 1.5 | |||||
| H | 接口螺纹外螺纹 | |||||
| R | 常开+常闭输出 |
5, 接线图
6, 外形尺寸图
7, 安装位置
8, 适用介质
9, 调节方法
**步骤：用螺丝刀松开保护盖的固定螺母，取下保护盖和插头（取下时请勿左右旋转胡斯曼接头，以免损坏内部电路）。
步骤二：用螺丝刀调节压力开关点的大小，顺时针增大，逆时针减小，如图所示。
问：可以提供免费样品吗？
答：是的， 但取决于产品， 请联系我们 ina@pneuhydr.com 或WhatsApp 0086 15168536055
问：您的业务范围是什么？
答：我们的业务范围是整箱自动化零件出口商服务，以及销售气缸，气源处理件，电磁阀，气阀，电动阀， 黄铜阀，液压阀，液压缸， 气管和油管 接头，压力表 等。
问：您能生产哪些类型的产品？答：我们可以生产各种不锈钢
，黄铜，铝 材料加工。例如高压阀/电磁阀/电动 阀/ 水阀/气动阀/气缸/液压阀/液压蓄能器 等产品。问：产品可以带有我们的Logo和品牌吗？
答：是的，当然可以。我们是多年的OEM供应商，并且专业生产。但如果可能，您需要给我们授权。
问：您能提供原装的著名气动和液压、仪表品牌商品吗？
答：是的，我们可以提供Festo、Smc、Ckd、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauser等。
问：
在高温或极寒环境下，气动元件应注意什么？ 答：是的，通常产品有一年的质量保证。
问：连接器是英制还是公制系统？PT、NPT和G螺纹有什么区别？
答：
G螺纹是圆柱管螺纹，不自密封，需要额外的密封垫圈来防止泄漏。PT和NPT是锥螺纹，内外螺纹在拧紧时会越来越紧。通过螺纹的变形实现密封，通常还会配合使用密封剂或胶带以增强密封效果。 G螺纹是用于非密封连接的圆柱直管螺纹；PT螺纹是锥形管螺纹，依靠螺纹本身的变形和密封来实现密封；NPT也是锥形管螺纹，牙型角为60度，主要用于北美。
问：如何转换压力单位：MPa、bar、psi、kg/cm²？
答：1MPa=10bar≈145psi≈10kg
问：通常是什么原因导致电磁阀线圈烧毁？
答：电压和频率不正确，频繁切换，先导头进液，阀芯和弹簧问题，
环境高温、重振动等。 问：
在高温或极寒环境下，气动元件应注意什么？ 关注点
| 高温环境对策 | 极寒环境对策 | 密封件 |
| 氟橡胶、PTFE | 低温丁腈橡胶、硅橡胶、聚氨酯 | 润滑 |
| 高温合成润滑脂（低挥发性） | 低温润滑脂（低倾点、低粘度） | 供气处理 |
| 加强冷却，高效除水 | 超低露点干燥（制冷+吸附式），伴热 | 金属部件 |
| 预留膨胀间隙 | 选用低温韧性材料，防止冷缩导致泄漏 | 控制元件 |
| 耐高温级线圈，散热，低功耗 | 安装隔热箱，局部加热，防止冷凝 | 安装 |
| 远离热源，加隔热板 | 避免风雪直吹，用保温材料包裹 |
