商品の詳細:
|
| 作業粘度: | <1×10〜3m2/s | スイッチング要素: | マイクロスイッチ |
|---|---|---|---|
| 中型の臨時雇用者。: | 0°90°C | 反復性の間違い: | ±2.5% |
| 保証: | 1年 | ||
| ハイライト: | 0.5-25MPa 圧力スイッチコントローラー,漏れ防止センサー 圧力スイッチコントローラー |
||
概要

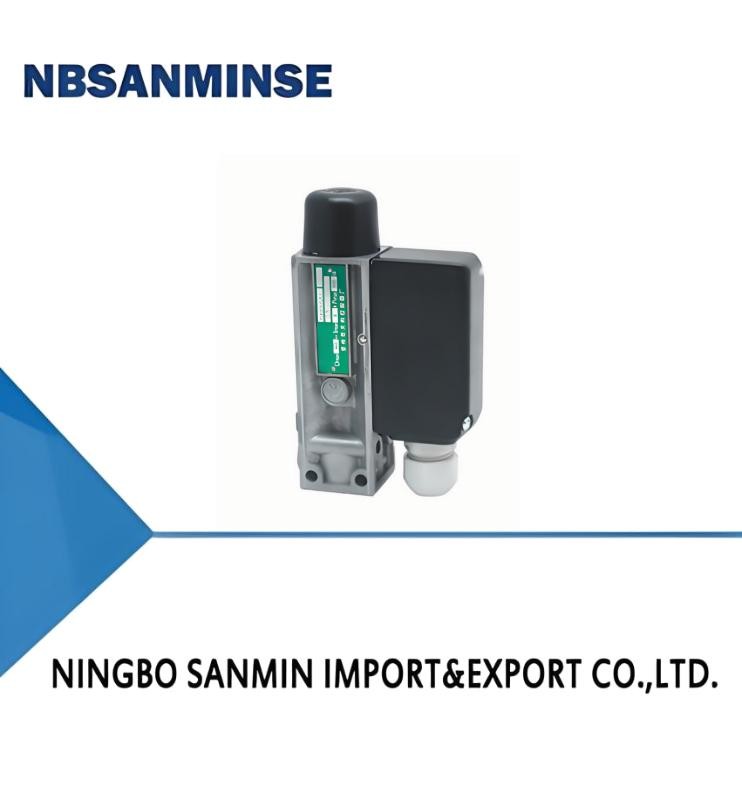

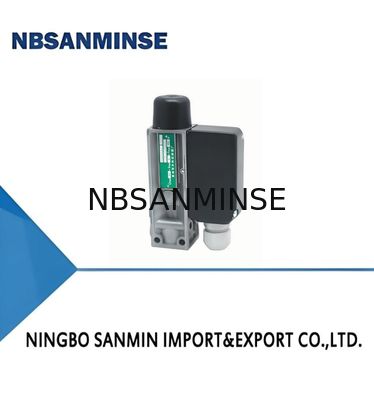

TL0515圧力スイッチ/コントローラーは、漏れのないピストン型センサーを採用しており、油ミスト、圧縮空気、作動油、水油エマルジョン、および圧力センサー材料に腐食性の影響を与えない潤滑性能の良い液体媒体などの中性ガスに使用できます。
TL0515圧力スイッチ/圧力コントローラーの設定値は調整可能で、調整範囲は0.5〜25MPaです。コンパクトな構造、小型、優れた耐振動性能。
主な技術性能
| 動作粘度 | <1×10－3m2/s |
|---|---|
| スイッチング素子 | マイクロスイッチ |
| エンクロージャーによる保護等級 | IP54（DIN40050に準拠し、GB4208のIP54に相当） |
| 媒体温度 | 0～90℃ |
| 周囲温度 | －5℃～50℃（スロット付きシールリング） －30℃～50℃（GLYドリルシールリング） |
| 耐振動性能 | 最大100m/s2 |
| 設置位置 | 圧力インターフェースは垂直下向き（15°の傾斜を許容） |
| 繰り返し誤差 | ±2.5% |
| 接点容量 | AC 220V 6A（抵抗性） |
仕様
スイッチング差は調整不可
| 設定値調整範囲（MPa） | スイッチング差は以下（MPa） | 許容圧力①（MPa） |
スイッチング周波数/ 分 |
圧力センサー材料 | 圧力インターフェースタイプ② | インターフェースの内ねじ | 重量（kg） | 外形寸法図番号 | 注文カタログ番号 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケーシング | シールリング | ピストン | |||||||||
| 六角ソケットネジとプラスチック保護カバーで設定値を調整します。 | |||||||||||
| 0.5～7 | 1.2 | 25 | 20 | アルミニウム | ニトリルゴム | ステンレス鋼1Cr18Ni9Ti | I | G1/4 | 0.4 | 01 | TL0515.10-201265 |
| 0.5～7 | 1.2 | 25 | 20 | アルミニウム | ニトリルゴム | ステンレス鋼1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-201268 |
| 1～16 | 1.8 | 25 | 20 | アルミニウム | ニトリルゴム | ステンレス鋼1Cr18Ni9Ti | I | G1/4 | 0.4 | 01 | TL0515.10-212265 |
| 1～16 | 1.8 | 25 | 20 | アルミニウム | ニトリルゴム | ステンレス鋼1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-212268 |
| 5～25 | 1.6 | 34 | 20 | アルミニウム | ニトリルゴム | ステンレス鋼1Cr18Ni9Ti | I | G1/4 | 0.4 | 01 | TL0515.10-230265 |
| 5～25 | 1.6 | 34 | 20 | アルミニウム | ニトリルゴム | ステンレス鋼1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-230268 |
注：実際の作業では、わずかなピーク圧力であっても、この値を超えてはなりません。
② I-インターフェースは内ねじ、P-インターフェースはフランジです。
③ GLYリングシールリングの仕様。
01
02
03
