商品の詳細:
|
| 作業粘度: | <1×10〜3m2/s | スイッチング要素: | マイクロスイッチ |
|---|---|---|---|
| 周りの派遣社員。: | -25°C~55°C | 中型の臨時雇用者。: | -25°C~80°C |
| 保証: | 1年 | 応用: | 自動圧力緩和保護装置 |
| ハイライト: | 軽油圧スイッチ制御器,圧力スイッチコントローラ |
||
概要

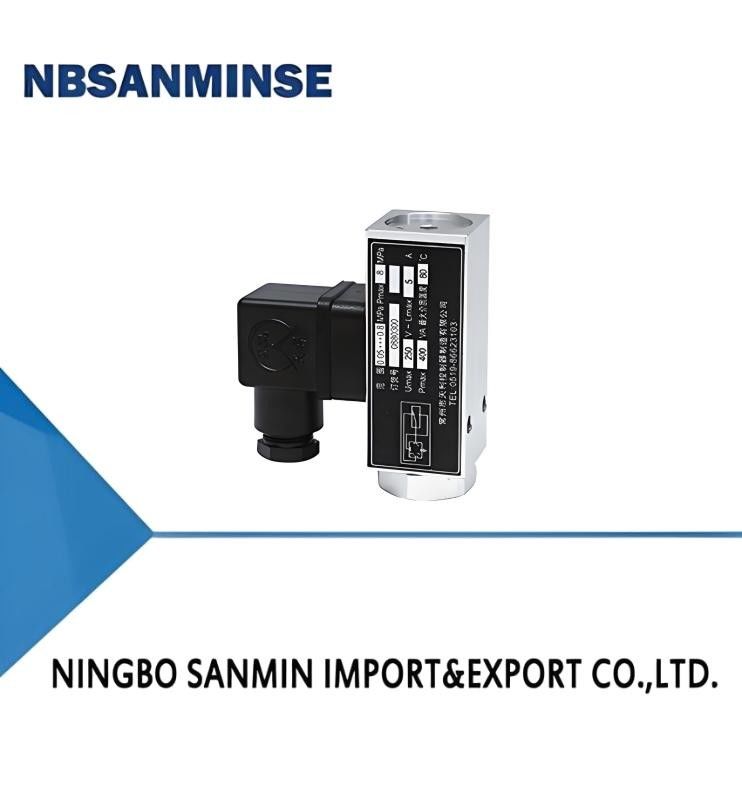

TL0022 圧力スイッチ/コントローラには2種類のセンサーが採用されています.弁センサーと漏れのないピストンセンサーです.
TL0022 圧力スイッチ/圧力調節器は,空気やガスなどの中性ガスや,潤滑油や軽量燃料油などの液体媒体に使用できる.制御器の設定値は -0 の範囲内で調整できます.1から1.6MPa.
TL0022 圧力スイッチ/圧力コントローラ 漏れのないピストンセンサーは,水力油,潤滑油,軽油などの中性潤滑媒体のために使用できます.制御器の設定値は 0 の範囲内で調整できます..5-40MPa
小型の設計により,1分間に100回という高い切り替え周波数と特に優れた振動抵抗が可能です.
主な技術性能
| 作業粘度 | <1×10-3m2/s |
|---|---|
| スイッチエレメント | マイクロスイッチ |
| 囲みによって提供される保護度 | IP54 (DIN40050 に準拠し,GB4208 のIP54 に相当する) |
| 設置位置 | 圧力インターフェースは垂直下向きで (傾きは15°) |
| 環境温度 | -25°C~55°C |
| 中気温 | -25°C−80°C |
| 振動防止性能 | 最大100m/s2 |
| 繰り返しの誤り | ≤2.5% |
| 接触能力 | AC 220V 6A (抵抗) |
仕様
TL0022 切り替えの誤りは調整できない
| 設定値調整範囲 (MPa) | 切換差は (MPa) 以上のものでない | **許容される圧力 1 (MPa) | 圧力センサー材料 | インターフェースタイプ2 | インターフェースの内部スレッド |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | |
|---|---|---|---|---|---|---|---|---|---|
| ケース | 密封リング | ||||||||
| -0.1・0 | 0.02 | 8 | AL | ニトリルゴム | 私は | G1/4 | 0.2 | 01 | TL0022.10〜106265 |
| -0.1・0 | 0.02 | 8 | AL | ニトリルゴム | P | - | 0.2 | 03 | TL0022.10〜106268 |
| 00.02 ゼロ2 | 0.04 | 8 | AL | ニトリルゴム | 私は | G1/4 | 0.2 | 01 | TL0022.10-149265 |
| 00.02 ゼロ2 | 0.04 | 8 | AL | ニトリルゴム | P | - | 0.2 | 03 | TL0022.10-149268 |
| 0.05608 | 0.13 | 8 | AL | ニトリルゴム | 私は | G1/4 | 0.2 | 01 | TL0022.10-165265 |
| 0.05608 | 0.13 | 8 | AL | ニトリルゴム | P | - | 0.2 | 03 | TL0022.10-165268 |
| 0.1 ¥16 | 0.24 | 8 | AL | ニトリルゴム | 私は | G1/4 | 0.2 | 02 | TL0022.10-176265 |
| 0.1 ¥16 | 0.24 | 8 | AL | ニトリルゴム | P | - | 0.2 | 03 | TL0022.10-176268 |
TL0522 切り替えの誤りは調整できない
| 設定値調整範囲 (MPa) | 切換差は (MPa) 以上のものでない | **許容される圧力 1 (MPa) | 圧力センサー材料 | インターフェースタイプ2 | インターフェースの内部スレッド |
体重 (kg) |
図面の寸法図番号 | 注文カタログ番号 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| ケース | 密封リング | ピストン | ||||||||
| 0.5 ̇7 | 2 | 40 | AL | ニトリルゴム | 鉄鋼 | 私は | G1/4 | 0.2 | 04 | TL0522.10-201066 |
| 0.5 ̇7 | 2 | 40 | AL | ニトリルゴム | 鉄鋼 | P | - | 0.2 | 03 | TL0522.10-201078 |
| 1・16 | 3.5 | 40 | AL | ニトリルゴム | 鉄鋼 | 私は | G1/4 | 0.2 | 04 | TL0522.10-212066 |
| 1・16 | 3.5 | 40 | AL | ニトリルゴム | 鉄鋼 | P | - | 0.2 | 03 | TL0522.10-212078 |
| 2.5 ̇25 | 4 | 40 | AL | ニトリルゴム | 鉄鋼 | 私は | G1/4 | 0.2 | 05 | TL0522.10-224066 |
| 2.5 ̇25 | 4 | 40 | AL | ニトリルゴム | 鉄鋼 | P | - | 0.2 | 03 | TL0522.10-224278 |
| 4・40 | 4.5 | 40 | AL | ニトリルゴム | 鉄鋼 | 私は | G1/4 | 0.2 | 05 | TL0522.10-228066 |
| 4・40 | 4.5 | 40 | AL | ニトリルゴム | 鉄鋼 | P | - | 0.2 | 03 | TL0522.10-228078 |
注: 実用的な作業では,短いピーク圧力でもこの値を超えない.
2 I インターフェースは内部スレッド P インターフェイスはフレンズです
01
02
Q: 無料のサンプルを提供できますか?
A:はい しかし,それは製品に依存します. 連絡してください. ina@pneuhydr.com ワットスアップ 0086 15168536055
Q: あなたの事業の範囲は?
A: 私たちの事業の範囲は輸出業者向け自動化部品のサービスとコンテナの販売空気シリンダー 空気源処理 電磁弁空気バルブモーターバルブブラスバルブ 液圧バルブ 液圧シリンダー 空気と石油装着する圧力計ほら
Q: その通りWどんな製品を作れるの?
A: 私たちは多くの種類のステンレス鋼を作ることができます, 青銅,アルミ材料の加工高いような圧力 バルブ/電磁弁/電磁弁水弁/パンネマティックバルブ/空気シリンダー/液圧バルブ/液圧蓄電器製品など
Q: 商品は私たちのロゴとブランドで作れるか?
A: ええ,もちろん,我々は作ることができます.我々は OEMのサプライヤーです.何年も,そしてプロの製造です.しかし,それが可能であれば,あなたは私たちに権限を与える必要があります.
Q:あなたは,オリジナルの有名な気圧と水力,楽器ブランドの商品を提供できますか?
A:はい,Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauserなどを提供することができます
Q: その通り 保証はありますか?
A: はい,通常は製品が1年間の品質保証です.
Q: 接続器はイギリス系かメトリック系ですか? PT,NPT,Gスレッドの違いは何ですか?
A: その通り G糸は円筒状で,自己密封は行われず,漏れを防ぐために追加の密封器が必要である.PTとNPTは円形である.内側と外側の糸は 引き締まるにつれて より緊くなってきます密着は糸の変形によって達成され,密着剤またはテープは通常密着効果を強化するために併用されます.
Gスレッドは,密封されていない接続に使用される円筒状の直管である.PTスレッドは,スレッドそのものの変形と密封に依存する円形管である.NPTは,また,60度の歯のプロフィール角度を持つ円筒管です,主に北米で使用されます
Q: 圧力単位を MPa,bar,psi,kg/cm2 に変換するには?
A: 1MPa=10bar≈145psi≈10kg
Q:電磁弁コイルの燃焼の原因は通常何ですか?
A: 誤った電圧とhz,頻繁に切換,パイロットの頭が液体に入る,バルブコアとスプリングの問題,環境 熱い,強い振動など
Q: その通り 高温や極寒環境における気圧コンポーネントについて注意すべきことは何ですか?
| 焦点点 | 高温環境に対する対策 | 極端な寒冷環境に対する対策 |
| シール | フロアゴム,PTFE | 低温ナトリル,シリコンゴム,ポリウレタン |
| 潤滑剤 | 高温合成油脂 (低揮発性) | 低温油脂 (低流点,低粘度) |
| 空気供給処理 | 冷却を強化し,効率的な水除去 | 極低露点乾燥 (冷却+吸収型),熱追跡 |
| メタル部品 | 準備額拡大免除 | 低温耐久性のある材料を選択し,冷凍縮小による漏れを防ぐ |
| 制御部品 | 高熱耐性級コイル,熱散,低電力消費 | 隔熱箱を設置し,ローカルヒート,冷凍冷却防止 |
| 設置 | 熱源から遠ざけ,熱隔熱プレートを追加 | 風や雪に晒されないように,熱隔熱材料で包む |
