商品の詳細:
|
| 作業粘度: | <1×10〜3m2/s | 周りの派遣社員。: | - 20℃~40℃ |
|---|---|---|---|
| 保証: | 1年 | 応用: | 自動圧力解放保護 |
| ハイライト: | 高圧スイッチコントローラ,調節可能な圧力スイッチコントローラ |
||
概要

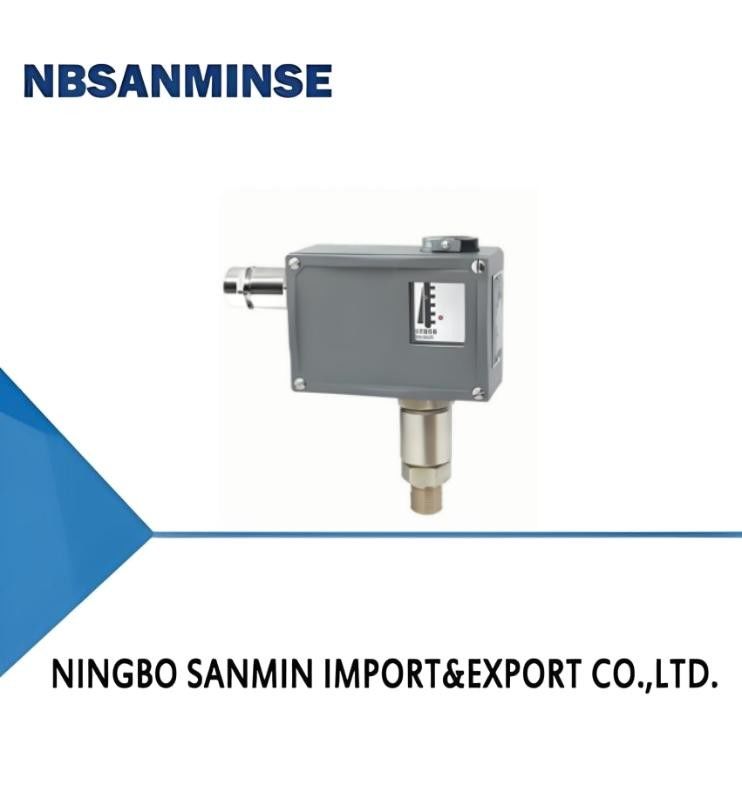

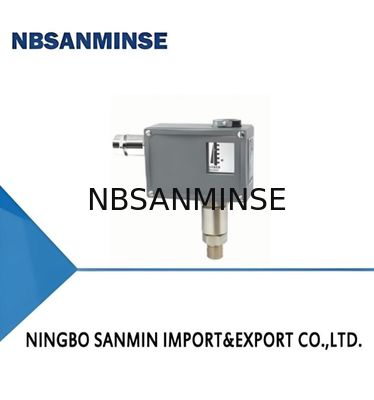

TL5123圧力スイッチ（高圧）/圧力コントローラーは、ピストンとダイヤフラムセンサーを組み合わせたもので、油ミストを含む圧縮空気やその他の非腐食性油ミストガス、および潤滑性能の良い作動油、水油エマルジョン、中液媒体に使用できます。
TL5123圧力スイッチ（高圧）/圧力コントローラーの設定値は調整可能で、調整範囲は0.3〜40MPaです。
主な技術性能
| 共通 | 防爆型 | |
|---|---|---|
| 作動粘度 | <1×10−3m2/s | <1×10−3m2/s |
| スイッチング素子 | マイクロスイッチ | 密閉スイッチ |
| 防爆等級 | - | Exde Ⅱ CT4〜T6 証明書番号: GYB24.1453X |
| 筐体の保護等級 | 溝付きシールリング IP54、Oリング IP65（DIN40050準拠、GB4208のIP65に相当） | 溝付きシールリング IP54、Oリング IP65（DIN40050準拠、GB4208のIP65に相当） |
| 周囲温度 | −20℃〜40℃ | −20℃〜40℃ |
| 媒体温度 | 0℃〜100℃ | 0℃〜120℃ |
| 取り付け位置 | 圧力インターフェースは垂直下向き（15°の傾きを許容） | 圧力インターフェースは垂直下向き（15°の傾きを許容） |
| 耐振動性能 | 最大:40 m/s2 | 最大:20 m/s2 |
| 繰り返し精度誤差 | ≤2.5% | ≤2.5% |
| 接点容量 | AC 220V 6A（抵抗負荷） | DC 250V 0.25A（抵抗負荷） 60Wmax AC 220V 6A（抵抗負荷） 1250VAmax |
仕様
TL5123 スイッチング誤差は調整不可
| 設定値調整範囲 （MPa） |
スイッチング差（MPa） | **許容圧力 ①（MPa） |
スイッチング周波数/ 分 |
圧力センサー材質 | インターフェースねじ ① |
重量 （kg） |
外形寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケーシング | ダイヤフラム | ピストン | 共通 | 防爆型 | |||||||
| 0.3〜4 | 0.9 | 30 | 20 | 真鍮 |
VITON | 鋼 | M20*1.5 | 0.8 | 01 | TL5123.10-191051 | TL5123.50-191051 |
| 0.5〜6.3 | 1.3 | 30 | 20 | 真鍮 |
VITON | 鋼 | M20*1.5 | 0.8 | 01 | TL5123.10-200051 | TL5123.50-200051 |
| 0.5〜10 | 1.6 | 30 | 20 | 真鍮 |
VITON | 鋼 | M20*1.5 | 0.8 | 01 | TL5123.10-202051 | TL5123.50-202051 |
| 0.5〜16 | 1.9 | 30 | 20 | 真鍮 |
VITON | 鋼 | M20*1.5 | 0.8 | 01 | TL5123.10-203051 | TL5123.50-203051 |
| 1〜25 | 2.5 | 30 | 30 | 真鍮 |
VITON | 鋼 | M20*1.5 | 0.8 | 02 | TL5123.10-215051 | TL5123.50-215051 |
| 1〜40 | 2.8 | 60 | 30 | 真鍮 |
VITON | 鋼 | M20*1.5 | 0.8 | 02 | TL5123.10-216051 | TL5123.50-216051 |
TL5123 スイッチ差調整可能
| 設定値調整範囲 （MPa） |
スイッチング差（MPa） | **許容圧力 ①（MPa） |
スイッチング周波数/ 分 |
圧力センサー材質 | インターフェースねじ ① |
重量 （kg） |
外形寸法図番号 | 注文カタログ番号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ケーシング | ダイヤフラム | ピストン | |||||||||
| 0.3〜4 | 1.3 | 30 | 20 | 真鍮 |
VITON | 鋼 | M20*1.5 | 0.85 | 01 | TL5123.00-191051 | TL5123.40-191051 |
| 0.5〜6.3 | 1.6 | 30 | 20 | 真鍮 |
VITON | 鋼 | M20*1.5 | 0.85 | 01 | TL5123.00-200051 | TL5123.40-200051 |
| 0.5〜10 | 1.6 | 30 | 20 | 真鍮 |
VITON | 鋼 | M20*1.5 | 0.85 | 01 | TL5123.00-202051 | TL5123.40-202051 |
| 0.5〜16 | 2.2 | 30 | 20 | 真鍮 |
VITON | 鋼 | M20*1.5 | 0.85 | 01 | TL5123.00-203051 | TL5123.40-203051 |
| 1〜25 | 2.8 | 30 | 30 | 真鍮 |
VITON | 鋼 | M20*1.5 | 0.85 | 02 | TL5123.00-215051 | TL5123.40-215051 |
| 1〜40 | 4 | 60 | 30 | 真鍮 |
VITON | 鋼 | M20*1.5 | 0.85 | 02 | TL5123.00-216051 | TL5123.40-216051 |
注: 実務では、一時的な圧力ピークもこの値を超えないようにしてください。
①インターフェースに特別な要件がある場合は、注文時に明記してください。
01
02
03
04
Q: 無料サンプルを提供してもらえますか？
A: はい、 製品によりますが、 お問い合わせください ina@pneuhydr.com またはWhatsApp 0086 15168536055
Q: あなたのビジネススコープは何ですか？
A: 私たちのビジネススコープは、フルコンテナの輸出用自動化部品のサービス、およびエアシリンダー、エアソース処理、電磁弁、エアバルブ、モーターバルブ、真鍮バルブ、油圧バルブ、油圧シリンダー、 エア・オイルフィッティング圧力計などです。
Q:どのような製品を製造できますか？A: ステンレス鋼、
真鍮、アルミニウムの材料加工など、多くの種類の製品を製造できます。 高圧バルブ/電磁弁/電気バルブ/ 水バルブ/ 空圧バルブ /エアシリンダー/油圧バルブ/油圧アキュムレータ製品など。Q: 製品を私たちのロゴとブランドで製造できますか？A: はい、もちろんです。私たちは長年OEMサプライヤーであり、専門的な製造を行っています。ただし、可能な場合は許可証を提供していただく必要があります。Q:オリジナルの有名な空圧・油圧機器ブランド品を提供できますか？A: はい、Festo、SMC、CKD、Burket、Hydac、Rexroth、SMS、RSMT、Marsh、Endress+Hauserなどの供給が可能です。
Q:
保証はありますか？
A: はい、通常、製品は1年間の品質保証が付いています。
Q: コネクタは英国またはメートル法ですか？PT、NPT、Gねじの違いは何ですか？
シール材 Gねじは円筒形であり、自己シールしないため、漏れを防ぐために追加のガスケットが必要です。PTおよびNPTは円錐形であり、内側と外側のねじは締め付けるほどきつくなります。シールはねじの変形によって達成され、通常はシーラントまたはテープと組み合わせて使用してシール効果を高めます。
Gねじは非シール接続に使用される円筒形パイプです。PTねじはねじ自体の変形とシールに依存する円錐形チューブです。NPTも60度の歯形角を持つ円錐形チューブで、主に北米で使用されています。
Q: 圧力単位（MPa、bar、psi、kg/cm²）の変換方法は？
A: 1MPa=10bar≒145psi≒10kg Q: 電磁弁コイルの焼損の一般的な原因は何ですか？
A: 電圧と周波数の誤り、頻繁なスイッチング、パイロットヘッドへの液体の侵入、バルブコアとスプリングの問題、
高温環境、重度の振動など。
Q:
高温または極低温環境における空圧部品について注意すべき点は何ですか？
注力ポイント高温環境対策 極低温環境対策
シール材 フッ素ゴム、PTFE
| 低温ニトリルゴム、シリコーンゴム、ポリウレタン | 潤滑 | 高温合成グリース（低揮発性） |
| 低温グリース（低流動点、低粘度） | 空気供給処理 | 冷却強化、効率的な水分除去 |
| 超低露点乾燥（冷凍＋吸着式）、ヒートトレース | 金属部品 | 膨張クリアランスを確保 |
| 低温靭性のある材料を選択し、低温収縮による漏れを防ぐ | 制御部品 | 高耐熱グレードコイル、放熱、低消費電力 |
| 断熱ボックスの設置、局所加熱、低温結露の防止 | 設置 | 熱源から離し、断熱板を追加 |
| 風雪への露出を避け、断熱材で覆う | ||
